Interruttore sottovuoto montato su palo da 24 Kv

Timerelectric è un produttore e fornitore di interruttori automatici sottovuoto montati su palo da 24 Kv su larga scala in Cina. Siamo specializzati da molti anni in apparecchiature ad alta tensione. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati del Sud America, Medio Oriente, Africa, Sud-est asiatico. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

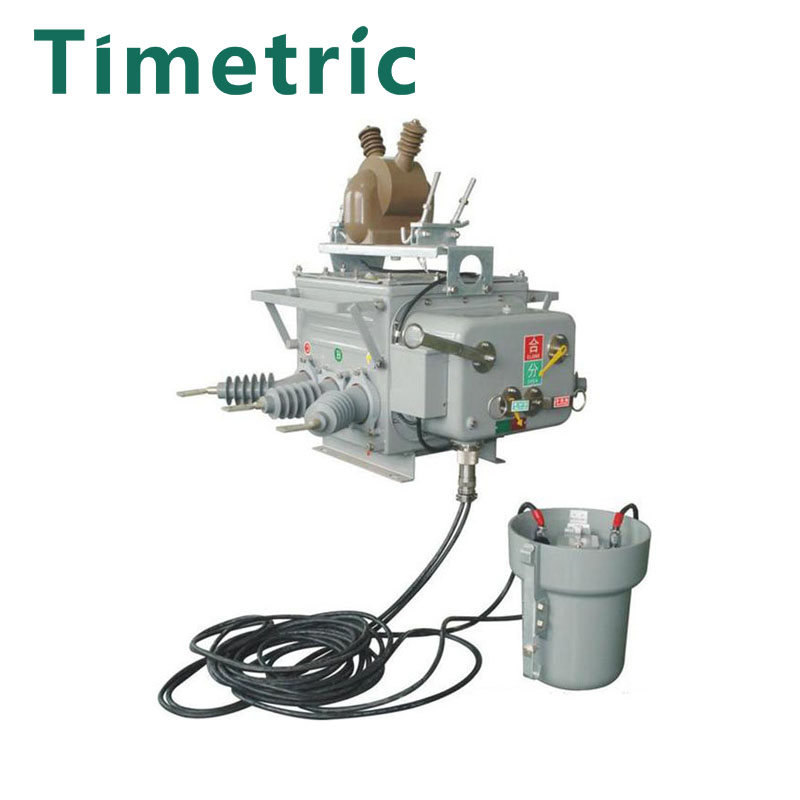

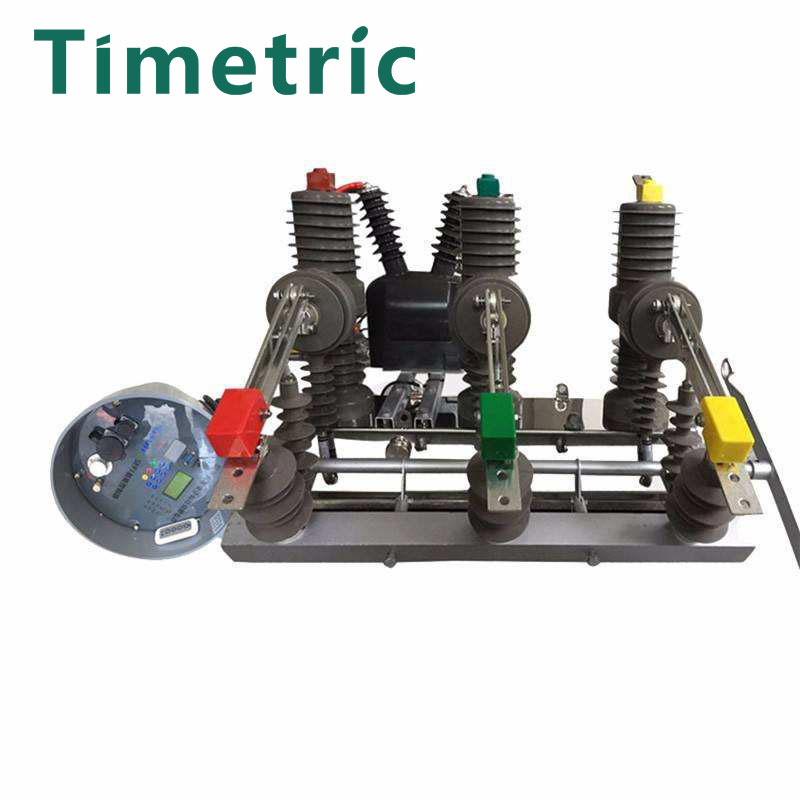

Introduzione dell'interruttore sotto vuoto montato su palo Timetric 24Kv

Interruttore sottovuoto montato su palo da 24 kv Con il continuo sviluppo dell'economia cinese, la struttura e le caratteristiche di carico della rete elettrica sono sempre più complesse. Al fine di proteggere le apparecchiature e la sicurezza personale, vengono proposti requisiti più elevati per la sicurezza e l'affidabilità dell'alimentazione. Prima di luglio 2016, il dispositivo di sicurezza del circuito più comune era l'interruttore automatico. È una sorta di funzione di commutazione manuale e può eseguire automaticamente la protezione da perdita di tensione, sottotensione, sovraccarico e cortocircuito degli apparecchi elettrici. Quando il dispositivo si verifica un grave sovraccarico o cortocircuito e un guasto di sottotensione può interrompere automaticamente il circuito. Gli interruttori automatici in vuoto ad alta tensione per esterni sono esposti all'esterno per lungo tempo. Nelle stagioni delle piogge, l'umidità nell'aria entra facilmente nell'interruttore e si accumula lentamente, formando gocce d'acqua, cortocircuitando l'interruttore e compromettendo il normale funzionamento e la durata dell'interruttore.

Parametro dell'interruttore sottovuoto montato su palo Timetric 24Kv (specifica)

Articolo			Unità	Parametro
Tensione nominale			Kv	12
Livello di isolamento nominale	1 Frequenza di alimentazione minima con tensione	Prova a secco		42
		Prova bagnata		34
	Tensione di tenuta all'impulso di illuminazione (picco)			75
Corrente nominale			A	630	400	200
Corrente nominale di interruzione in cortocircuito			KA	20	16	12.5
Sequenza operativa nominale				O-0.3s-CO-180s-CO
Corrente nominale di interruzione in cortocircuito			Volte	30
Corrente nominale di cortocircuito chiusa (picco)			KA	50
Corrente nominale di tenuta di picco				50
Corrente nominale di tenuta di breve durata				20
Durata nominale del cortocircuito			s	4
tempo di apertura (rilascio magnetico)	Tensione massima di esercizio		SM	23 ~ 45
	Tensione nominale di esercizio			23~60
	Tensione minima di esercizio			25 ~ 45
orario di chiusura			SM	€ 100
tempo di pausa totale				â¤20
Vita del meccanismo			Volte	1000
potenza di ingresso nominale del motore di energia di accumulo			Volte	40

Dichiarazione dell'interruttore automatico sottovuoto montato su palo Timetric 24Kv

1. Un interruttore sottovuoto ad alta tensione esterno, compreso il corpo dell'interruttore, la parte inferiore del corpo dell'interruttore è dotata di una cavità di posizionamento, la cavità di posizionamento e la comunicazione interna del corpo dell'interruttore, la cavità di isolamento e la struttura esterna del la cavità di posizionamento è solidale, le sue caratteristiche sono: la camera di posizionamento è dotata di una pompa del vuoto, la pompa del vuoto è dotata di un recinto di filo di isolamento sopra il recinto di filo di isolamento è dotato di un sensore di umidità, il lato del sensore di umidità è dotato di un sensore di pressione sensore, il sensore di umidità e il sensore di pressione sono dotati di una copertura di schermatura elettromagnetica, la pompa del vuoto è dotata di una cavità di isolamento, la cavità di isolamento è dotata di una piastra fissa all'interno, un pressacavo è disposto sotto la cavità di isolamento.

2. Secondo l'interruttore in vuoto ad alta tensione da esterno menzionato nella rivendicazione 1, le sue caratteristiche risiedono nel fatto che l'interno del premistoppa è dotato di un tampone di tenuta.

3. L'interruttore in vuoto ad alta tensione da esterno menzionato nella rivendicazione 1 è caratterizzato da una molla di trazione interna tra il premistoppa e la piastra fissa all'interno della cavità di isolamento.

4. Secondo l'interruttore in vuoto di alta tensione da esterno citato nella rivendicazione 1, le sue caratteristiche risiedono nel fatto che la camera di posizionamento è collegata alla parte inferiore del corpo dell'interruttore tramite un dispositivo di fissaggio e la struttura interna della cavità di isolamento e del dispositivo di posizionamento camera è dotata di una piastra isolante traspirante.
