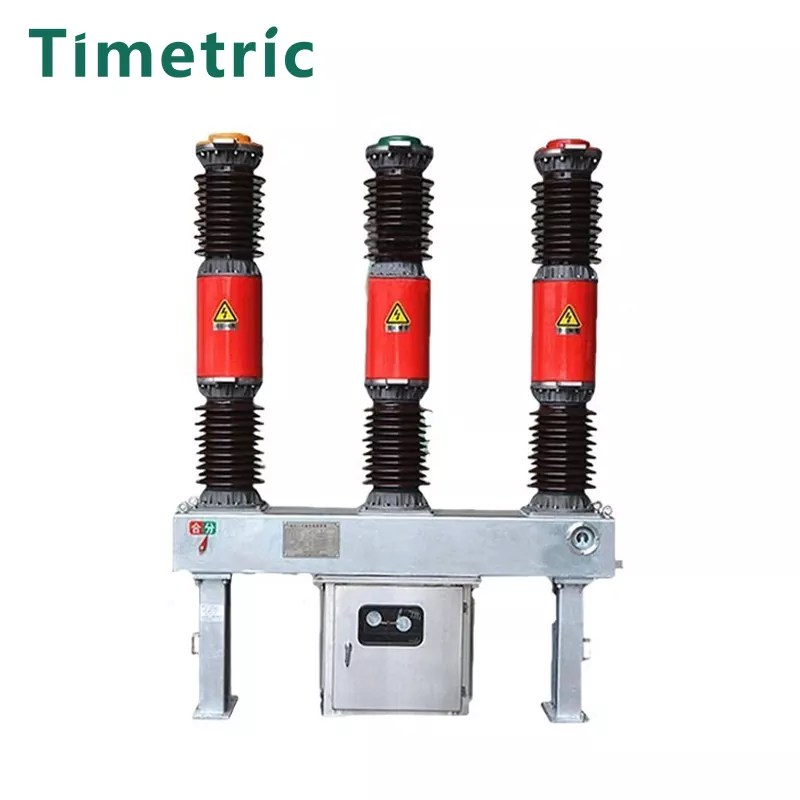

33 kV SF6 Interruttore

Articolo: 33 kV SF6 Interruttore

L'interruttore SF6 da 33kV / 36KV offre prestazioni di apertura eccezionali con un interruttore a gas pressurizzato, il tempo di combustione dell'arco di carico e una durata elettrica.

Caratteristiche chiave:

Struttura della colonna in porcellana:

1. Presenta un design trifase discreto.

2. Include una camera di interruzione del gas pressurizzata per ogni fase.

3. Le tre fasi sono interconnesse tramite tubi di rame per la distribuzione uniforme del gas.

Componenti principali:

1. Vaso di porcellana del pilastro.

2. Trasformatore di corrente.

3. Interruttore.

4. Adsorber.

5. Casella di trasmissione.

6. Asta di collegamento.

7. Frame inferiore.

8. Meccanismo a molla.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: 33 kV SF6 Interruttore

L'interruttore SF6 da 33KV / 36KV è progettato per funzionare in modo efficiente nelle seguenti condizioni ambientali:

Metodo di installazione:

Montato sul lato o medio.

Temperatura ambiente:

Limite superiore: +40 ° C.

Limite inferiore: -30 ° C.

Altitudine:

Adatto per le altitudini ≤2000 m.

Per le altitudini superiori a 2000 m, il livello di isolamento nominale deve essere regolato di conseguenza.

Pressione del vento:

Non superiore a 700pa (equivalente a una velocità del vento di 34 m/s).

Resistenza sismica:

Progettato per resistere ai terremoti di intensità fino a 8 gradi.

Livello di contaminazione:

Livelli di inquinamento INGRASSIONI ADIFICI.

Differenza di temperatura giornaliera:

La variazione massima non deve superare 25 ° C.

Possibili cause di guasto del circuito elettrico

Articolo: 33 kV SF6 Interruttore

Sf6 Deplezione del gas o contaminazione

Bassa pressione SF6: se la pressione del gas SF6 scende al di sotto del livello richiesto, può compromettere la resistenza dielettrica e l'interruzione delle capacità dell'interruttore.

Contaminazione dell'umidità: la presenza di umidità in SF6 può degradare le sue proprietà isolanti e portare al monitoraggio dell'arco o persino alla rottura interna.

Perdita di gas: le perdite nell'interruttore o nelle guarnizioni possono comportare la perdita di pressione del gas, portando a guasti all'interruzione del circuito.

Guasti meccanici

Malfunzione del meccanismo a molla: se il meccanismo di molla utilizzato per il funzionamento dell'interruttore fallisce, può impedire all'apertura o alla chiusura corretta dell'interruttore.

Contatti usurati o danneggiati: nel tempo, i contatti dell'interruttore possono logorarsi, portando a scarse prestazioni o mancato aprire il circuito sotto carico.

Meccanismo di trasmissione difettoso: i problemi nella casella di trasmissione o nelle aste di collegamento possono ostacolare il funzionamento dell'interruttore, portando al malfunzionamento.

Problemi elettrici

Arcing: estinzione per l'arco inadeguato a causa di scarsa pressione o contaminazione del gas SF6 può causare arco sostenuti, che possono danneggiare i contatti e interrompere la camera.

Short Circuit o sovraccarico: il sovraccarico o i guasti esterni (ad es. Short Circuits) possono comportare il mancato trasporto o causare calore e danni eccessivi agli interni.

Incontro errato: i guasti nella bobina, relè o circuiti di protezione possono impedire all'interruttore di rilevare guasti o di rispondere correttamente.

Fattori ambientali

Temperatura estremi: calore eccessivo o freddo al di fuori del raggio operativo specificato può influire sulle prestazioni dell'interruttore, in particolare la pressione del gas e i componenti meccanici.

Vibrazioni sismiche: le vibrazioni eccessive dai terremoti vicini possono interrompere il funzionamento dell'interruttore, specialmente se la struttura non è correttamente montata o fissata.

Accumulo di contaminanti: polvere, sporcizia e altri contaminanti ambientali possono accumularsi, influenzando le proprietà isolanti e la funzionalità meccanica dell'interruttore.

Manutenzione o funzionamento improprie

Mancanza di manutenzione regolare: mancato eseguire ispezioni di routine, controlli di pressione del gas e test meccanici possono portare a usura o guasti non rilevati.

Errore umano: l'installazione errata, le regolazioni di impostazione o gli errori operativi possono portare a un funzionamento improprio dell'interruttore.

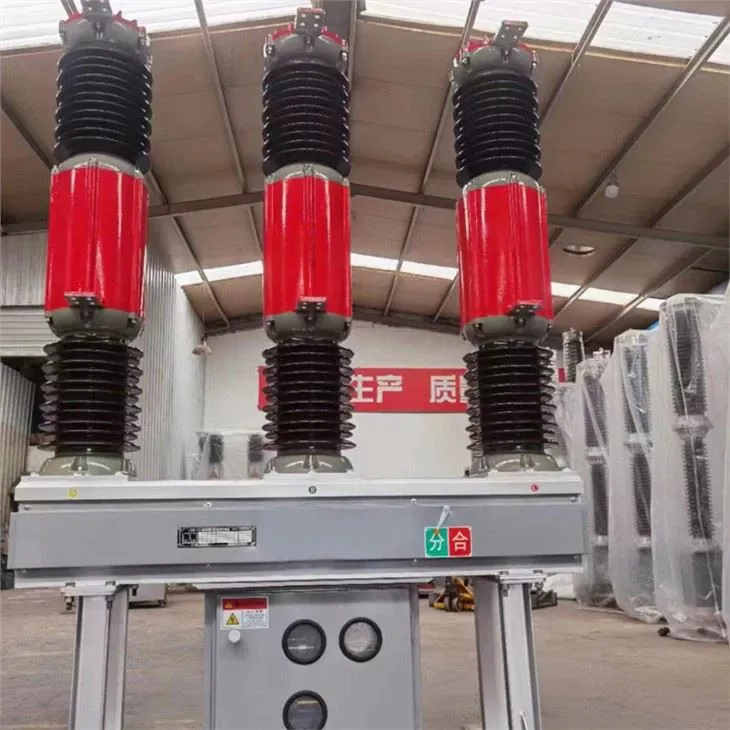

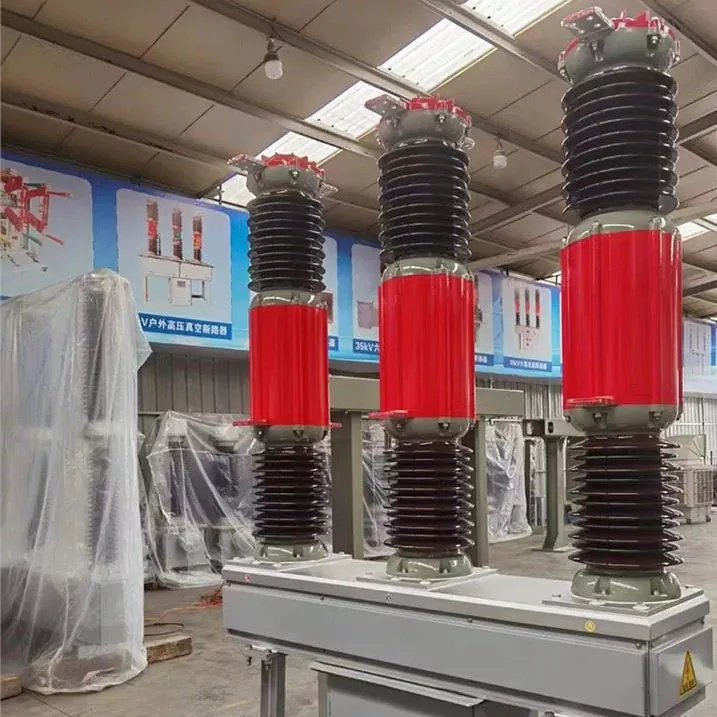

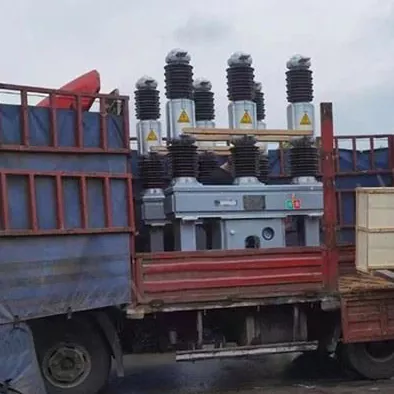

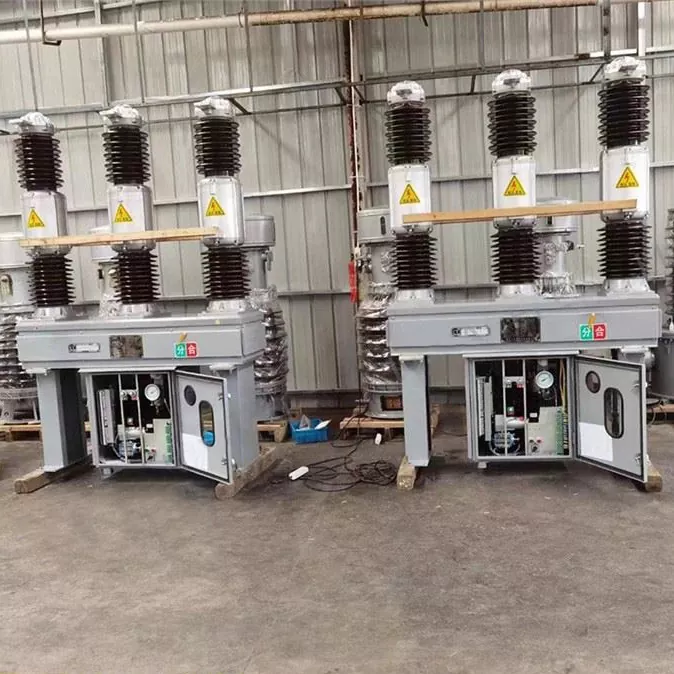

Prodotto vero scatto

FAQ

D1: Qual è il principio operativo di un interruttore SF6 33KV / 36KV?
A1: l'interruttore SF6 da 33KV / 36KV utilizza gas esafluoruro di zolfo (SF6) come mezzo di interruzione. Il gas SF6 offre eccellenti proprietà dielettriche e capacità di rimozione arco. Quando si verifica un guasto, si apre l'interruttore e il gas viene pressurizzato per estinguere l'arco, garantendo un funzionamento efficiente e protezione del sistema elettrico.

D2: Qual è la tensione nominale dell'interruttore SF6 da 33kV / 36KV?
A2: la tensione nominale dell'interruttore SF6 da 33kV / 36KV è in genere 33kV o 36KV, progettata per l'uso in sistemi di alimentazione a media tensione.

D3: In che modo il gas SF6 contribuisce alle prestazioni dell'interruttore del circuito?
A3: il gas SF6 ha una resistenza dielettrica superiore, che è 2-3 volte quella dell'aria. Ha anche eccellenti proprietà che estendono l'arco, aiutando a placare rapidamente l'arco quando si apre l'interruttore. Ciò consente una protezione più affidabile ed efficiente dei sistemi elettrici in condizioni di guasto.

Q4: quale manutenzione è richiesta per l'interruttore SF6 da 33kV / 36KV?
A4: l'interruttore SF6 da 33KV / 36KV richiede una manutenzione regolare per garantire la sua funzionalità continua. Le attività chiave includono:

· Monitoraggio della pressione del gas SF6 e garantire perdite.

· Controllo del funzionamento meccanico del meccanismo a molla.

· Ispezione dei contatti dell'interruttore per l'usura.

· Pulizia e controllo delle parti esterne per garantire che non vi siano contaminanti ambientali che incidono sulle prestazioni.
