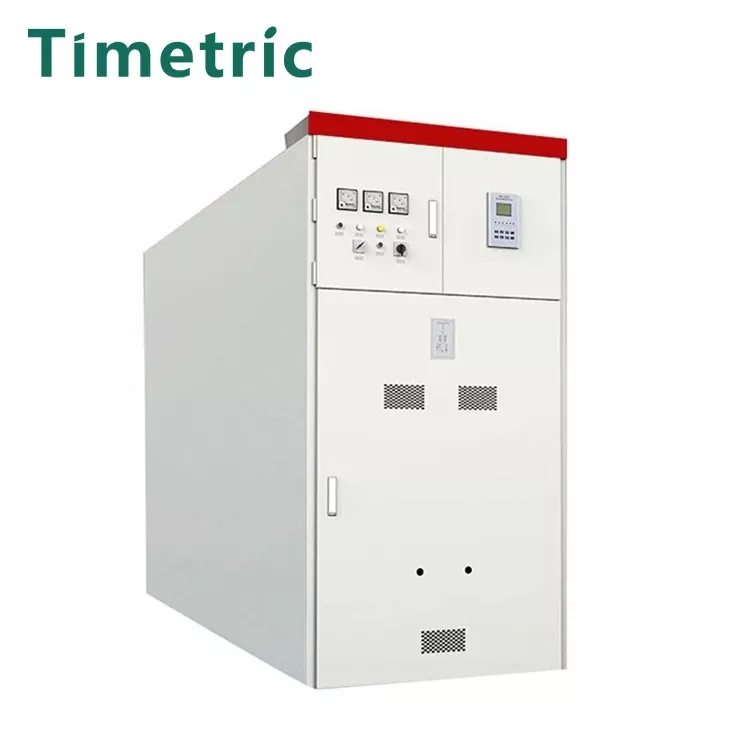

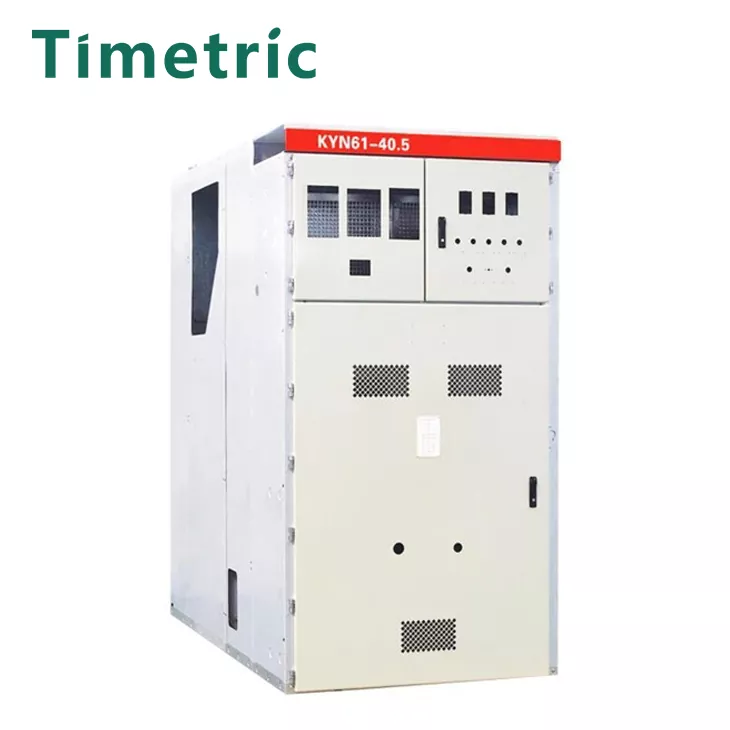

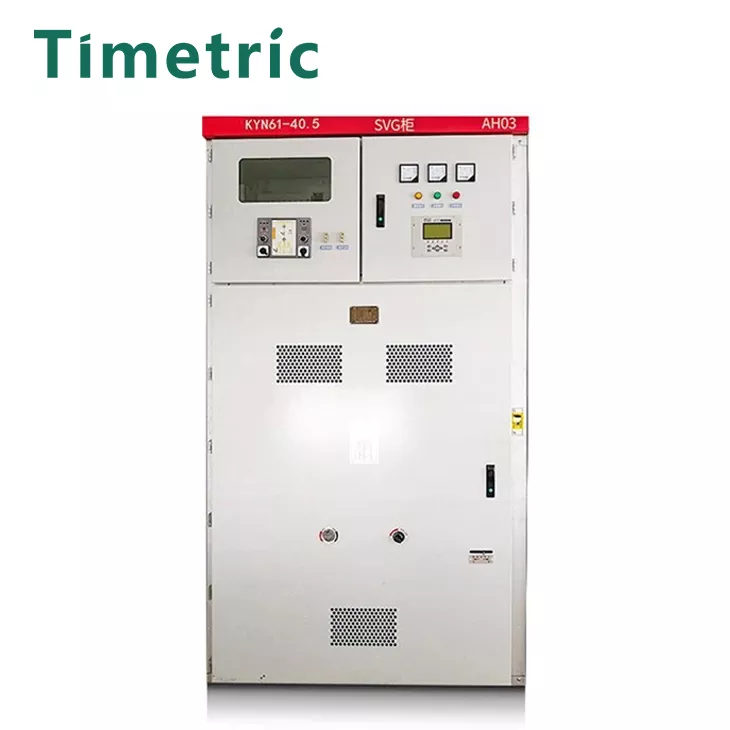

Switchgear elettrico ad alta tensione da 33 kV MV HV ad alta tensione

Switchgear elettrico elettrico elettrico elettrico mv hv a tensione ad alta tensione timetrica (di seguito indicato come quadro di quadro CA 50Hz, tensione classificata in trifase 30KV ~ 40.5kV, dispositivo di distribuzione a potenza completa interna. Viene utilizzato per ricevere e distribuire energia elettrica nelle centrali elettriche, in sottostazioni e nelle imprese industriali e minerarie e svolge le funzioni di controllo, protezione e rilevamento di circuiti. Può anche essere utilizzato in luoghi con operazioni frequenti. Le sue caratteristiche includono la struttura di assemblaggio modulare integrale, realizzata in piastra di zinco di alluminio anticorrosivo importato, alta precisione, peso leggero e buona resistenza; Ampia adattabilità, forte intercambiabilità e carrello è dotato di posizione di lavoro e posizione di test, che è sicura e affidabile; La sala via cavo è dotata di interruttore di terra, dispositivo di protezione da sovratensione, ecc., Che soddisfa i requisiti di "cinque protezione" ed è dotato di un canale di sgravio a pressione per garantire un funzionamento sicuro.

1. Struttura di assemblaggio modulare all-metal, il corpo dell'armadio è realizzato in una piastra di zinco in alluminio importato con una forte resistenza alla corrosione, non è necessario alcun trattamento superficiale, viene elaborato da apparecchiature ad alta precisione CNC e utilizza una tecnologia di piegatura multipla avanzata. La connessione è collegata con dadi di rivetta e bulloni ad alta resistenza, che sono alta precisione, peso leggero e buona resistenza.

2. Adattabilità ampia e forte intercambiabilità. Il carrello è dotato della posizione di lavoro e della posizione di test e ogni posizione ha dispositivi di posizionamento e visualizzazione, che sono sicuri e affidabili.

3. La sala via cavo è dotata di interruttore di terra, dispositivo di protezione da sovratensione, ecc. Soddisfa completamente i requisiti di "cinque protezione". Ogni stanza è dotata di un canale di soccorso a pressione per garantire la sicurezza personale dell'operatore.

Parametri tecnici principali

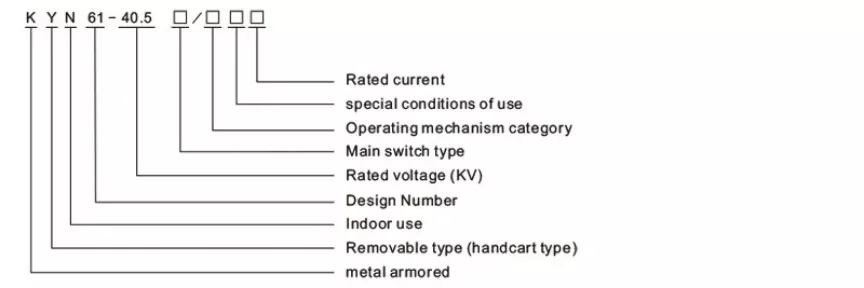

Descrizione del modello

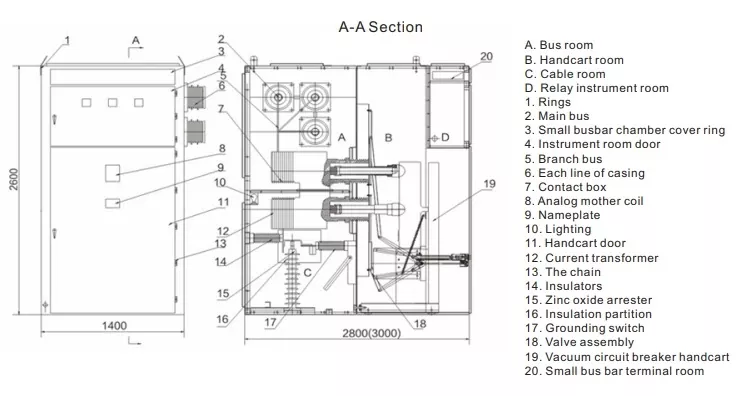

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Elettrico tempotrico 33kV MV HV HV Medio Ambiente di utilizzo elettrico ad alta tensione ：

1. Il limite superiore della temperatura dell'aria ambiente: +40 ℃, il limite inferiore: -10 ℃, la temperatura media giornaliera non supera i 35 ℃;

2. L'altitudine non supera 1000 m;

3. L'umidità relativa media giornaliera non è superiore al 95%e la media mensile non è superiore al 90%;

4. L'intensità del terremoto non supera gli 8 livelli;

5. La pressione giornaliera del vapore acqueo medio non supera i 2,2 kPa e la media mensile non supera 1,8 kPa;

6. Non c'è incendio, pericolo di esplosione, inquinamento grave, corrosione chimica e vibrazione grave.

7. Condizioni di lavoro speciali, se utilizzate nelle normali condizioni ambientali che superano le condizioni specifiche, devono essere negoziate dall'utente e dal produttore.

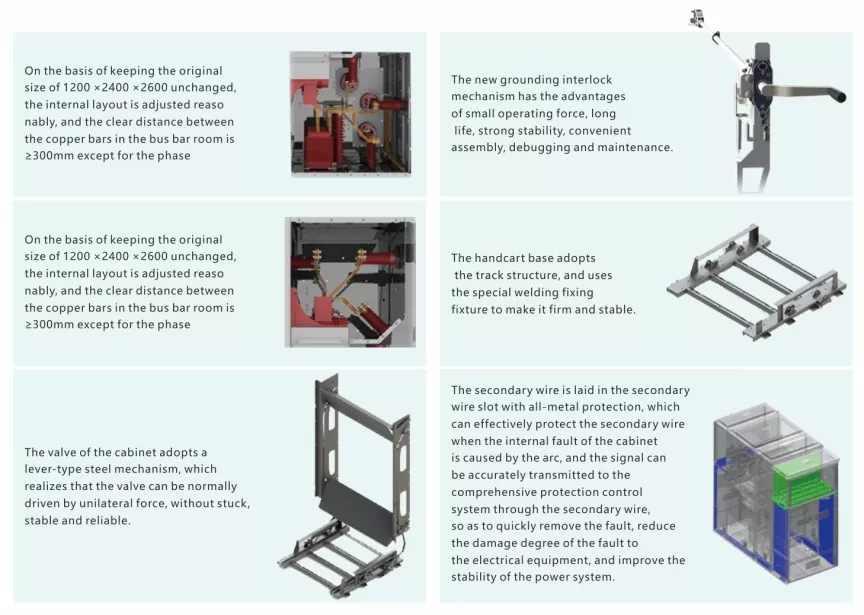

Vantaggi e caratteristiche dei quadri

Switchgear elettrico ad alta tensione da 33kV MV HV HV ad alta tensione include i seguenti aspetti:

1. Armatura in metallo, struttura assemblata, schemi di combinazione multipla.
2. L'armadio è realizzato in una piastra di zinco in alluminio, elaborata mediante attrezzatura CNC e apparecchiature di taglio laser, utilizzando una tecnologia di piegatura multipla avanzata, collegata con dadi a rivetta e bulloni ad alta resistenza, con alta precisione, resistenza alla corrosione, peso leggero, forte resistenza e forte versatilità.
3
4. Il carrello ha tre posizioni: lavoro, test e disconnessione. Ogni posizione ha un dispositivo di posizionamento e visualizzazione, che è sicuro e affidabile.
5. Tutti i tipi di carrelli sono configurati in modo modulare per garantire che i carri di specifica possano essere scambiati liberamente.
6. L'interblocco tra l'interruttore principale, il carrello e la porta del gabinetto adottano il blocco meccanico forzato per soddisfare la funzione di "cinque protezione".
7. Tutte le operazioni possono essere eseguite con la porta del gabinetto chiuse.
8. La sala via cavo ha un ampio spazio e può collegare più cavi.
9. L'interruttore di messa a terra veloce viene utilizzato per il corto circuito di messa a terra e ad anello.
10. Il livello di protezione della shell è IP3X e il livello di protezione è IP2X quando la porta della stanza del carrello è aperta.
11. Ogni camera ad alta tensione ha un canale di soccorso a pressione indipendente per garantire la sicurezza personale.
12. Conformarsi a GB3906, IEC298 e altri standard.

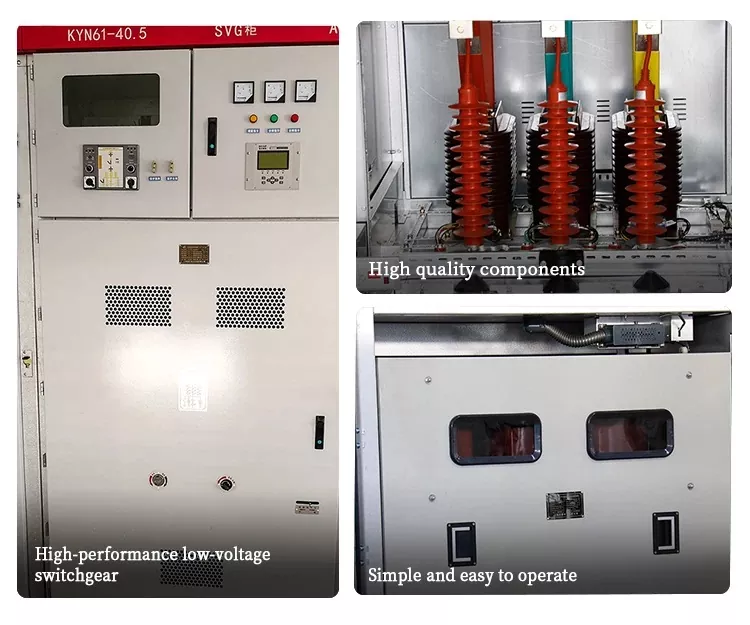

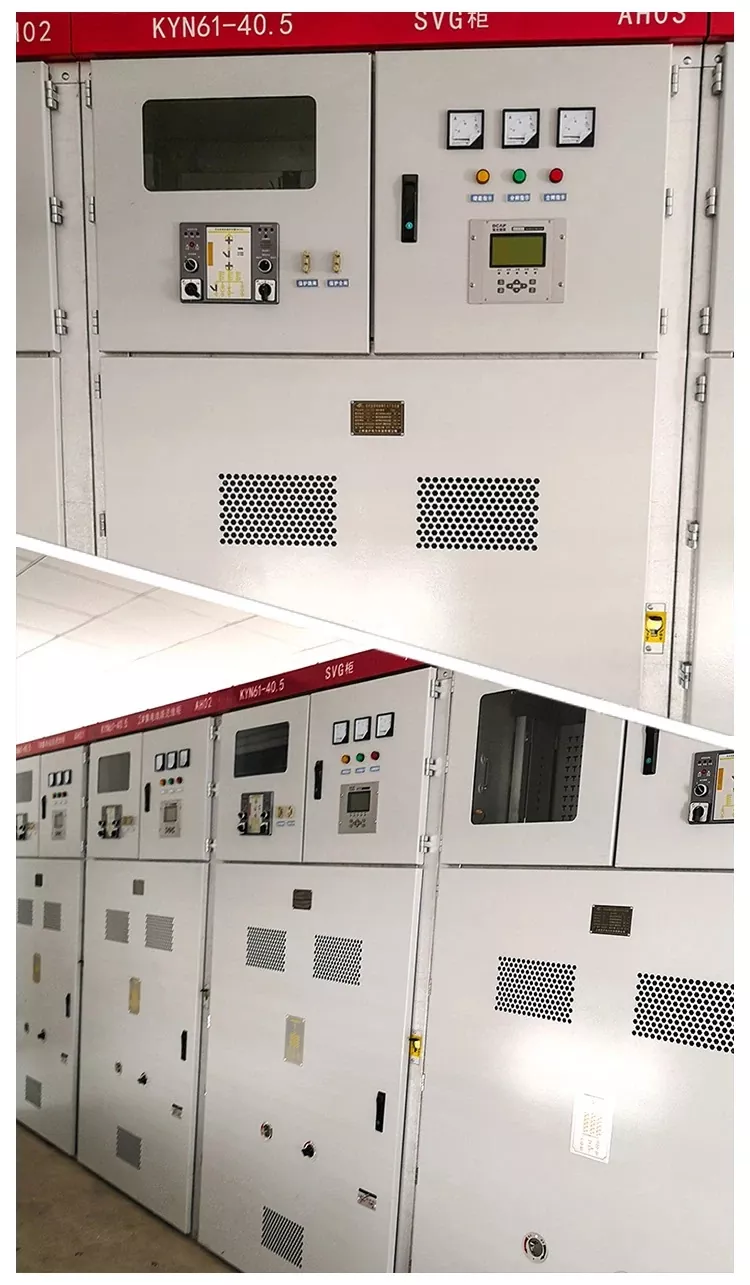

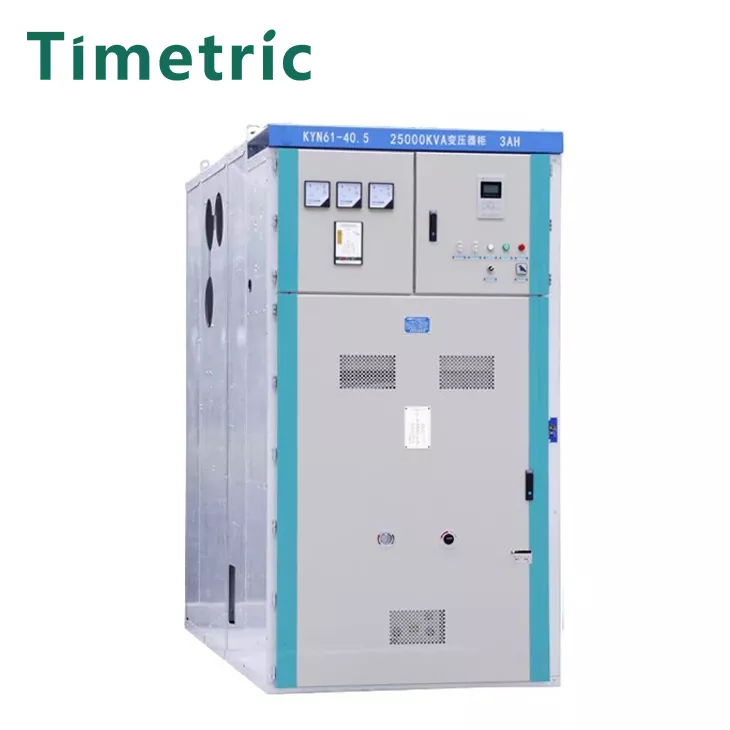

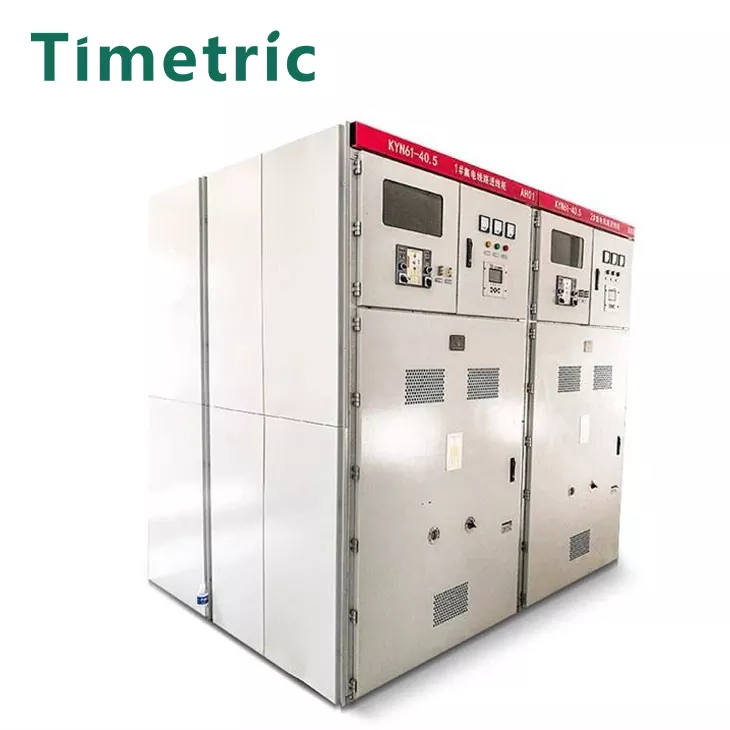

Prodotto vero scatto

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: layout del circuito, tensione, corrente, ecc.

Qual è il tuo tempo di consegna più veloce?
Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
