40.5kv 33KV 36KV SF6

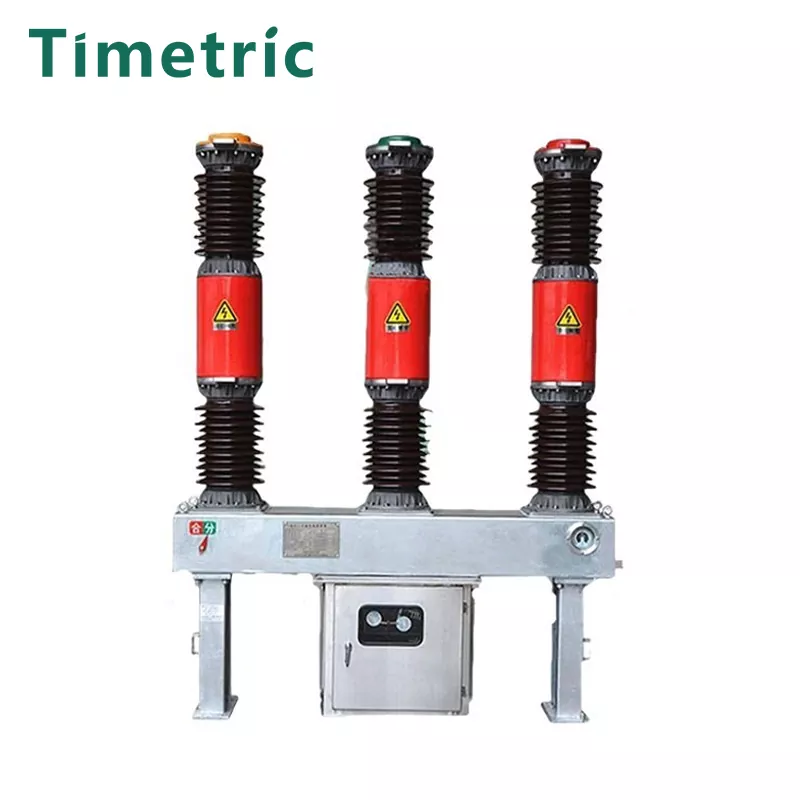

Articolo: 40.5KV 33KV 36KV SF6 Interruttore

L'interruttore SF6 da 40.5kV, 33kV e 36KV è progettato per sistemi di trasmissione e distribuzione di potenza e 35kV. Serve come dispositivo di controllo e protezione e può anche essere utilizzato come interruttore di pareggio o per la commutazione delle banche dei condensatori.

Caratteristiche del gas SF6:

Densità: il gas SF6 è 5,135 volte più pesante dell'aria.

Punto di ebollizione: -60 ° C a pressione atmosferica.

Stabilità chimica: sotto i 150 ° C, SF6 rimane chimicamente inerte e non reagisce con metalli, materie plastiche o altri materiali nel interruttore.

Decomposizione dell'arco: se decomposto sotto l'alta temperatura di un arco, SF6 si ri-sintetizza rapidamente dopo l'estinzione dell'arco, senza contenuto di carbonio e nessun rischio di ossidazione dovuta al contatto dell'aria.

Forza dielettrica:

A 1 atm, SF6 ha 2-3 volte la resistenza dielettrica dell'aria.

A 3 atm, la sua resistenza dielettrica può soddisfare o superare quella dei tradizionali oli isolanti.

Performance di interruzione: SF6 ha una capacità di interruzione eccezionale, 100 volte quella dell'aria in una camera aperta di base. Man mano che la corrente dell'arco si avvicina allo zero, un nucleo ad alta temperatura nella colonna ARC-concesso da uno strato non conduttivo-helps la resistenza dielettrica del gap ARC si riprende rapidamente dopo che la corrente passa zero.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: 40.5KV 33KV 36KV SF6 Interruttore

Installazione e condizioni operative

Metodo di installazione: montato lateralmente, montato medio

Temperatura dell'aria ambiente:

Alto: + 40 ° 100

Basso: -30 ° 100

Altitudine: ≤2000 m (per altitudini superiori a 2000 m, aumentare di conseguenza il livello di isolamento nominale)

Pressione del vento: ≤700 pa (equivalente alla velocità del vento di 34 m/s)

Intensità sismica: fino a 8 gradi

Livello di contaminazione: classe I

Variazione massima di temperatura giornaliera: ≤25 ° C

Possibili cause di guasto del circuito elettrico

Articolo: 40.5KV 33KV 36KV SF6 Interruttore

Isolamento insufficiente: il deterioramento o la contaminazione del materiale isolante può portare a guasti.

Ingresso di umidità: l'ingresso di umidità nella camera a gas SF6 può ridurre la resistenza dielettrica e portare a guasti.

Perdita di gas: la perdita di gas SF6 può ridurre le capacità di isolamento e interruzione.

Impostazioni meccaniche: parti in movimento logore o danneggiate, come i meccanismi nell'interruttore, possono compromettere il funzionamento.

Erosione di contatto: la commutazione frequente può causare l'erosione dei punti di contatto, riducendo l'efficacia dell'interruttore del circuito.

Sovraccarico: un flusso di corrente eccessivo oltre la capacità nominale può portare a un surriscaldamento e danni.

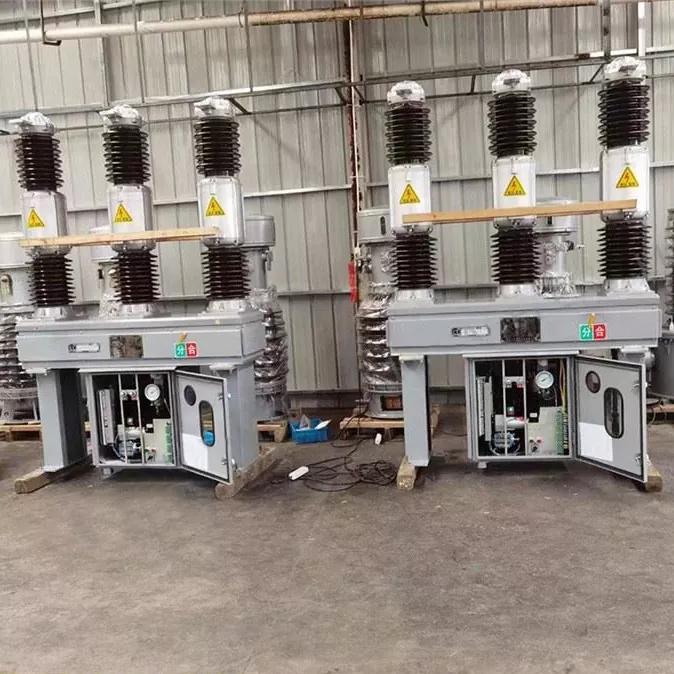

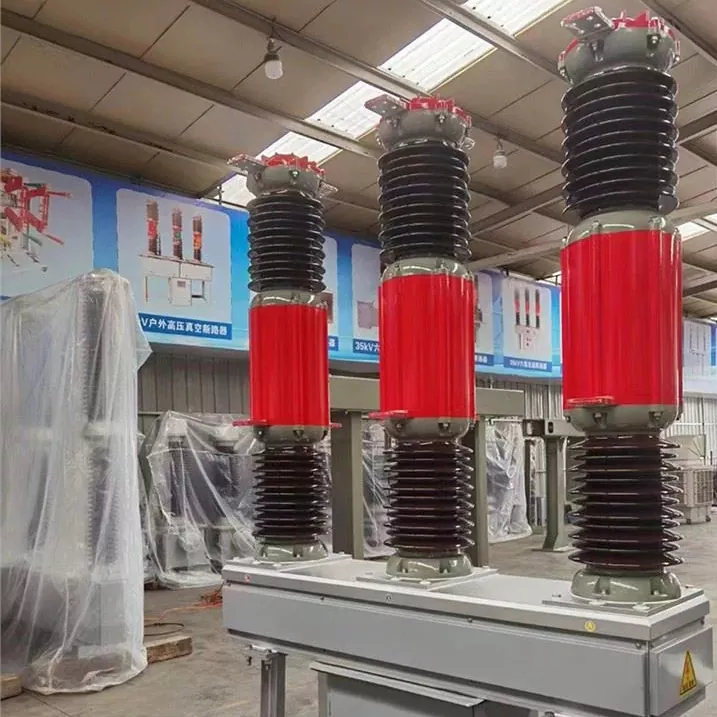

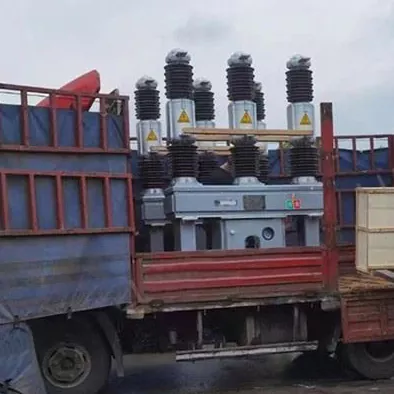

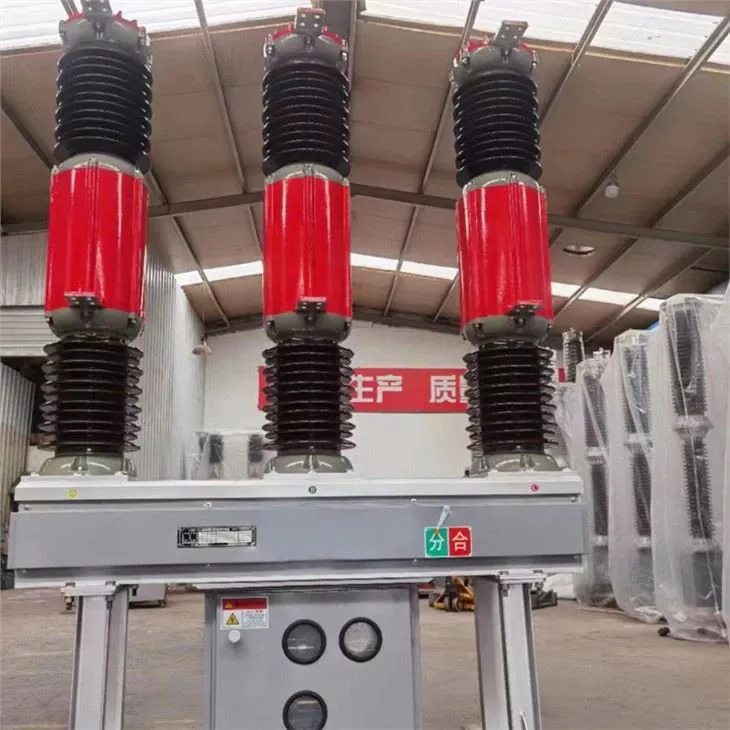

Prodotto vero scatto

FAQ

D1: Qual è la funzione principale dell'interruttore SF6?
A1: viene utilizzato per il controllo e la protezione dei sistemi di trasmissione e distribuzione di potenza e può anche essere utilizzato come interruttore di pareggio o per la commutazione delle banche dei condensatori.

Q2: quale gas viene utilizzato nel interruttore e perché?
A2: il gas SF6 viene utilizzato per le sue eccellenti proprietà di estinzione e isolamento. Ha un'elevata resistenza dielettrica e non reagisce con altri materiali comunemente usati negli interruttori.

Q3: In che modo SF6 si confronta con l'aria in termini di isolamento?
A3: SF6 ha una resistenza dielettrica 2-3 volte superiore all'aria a 1 atm e può superare quella dell'olio isolante a pressioni più elevate.

Q4: quali sono le condizioni ambientali per il corretto funzionamento?
A4: la temperatura ambiente dovrebbe essere compresa tra +40 ° C e -30 ° C, l'altitudine dovrebbe essere ≤2000 m (un'altitudine superiore richiede un aumento dell'isolamento), la pressione del vento non dovrebbe superare i 700Pa e il livello di contaminazione dovrebbe essere di classe I.
