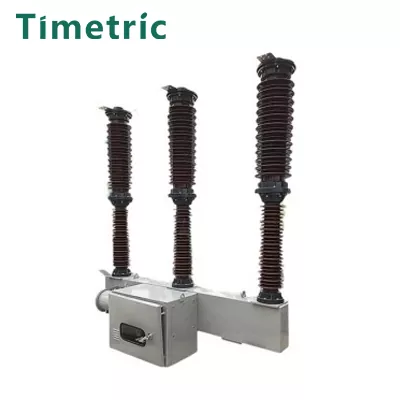

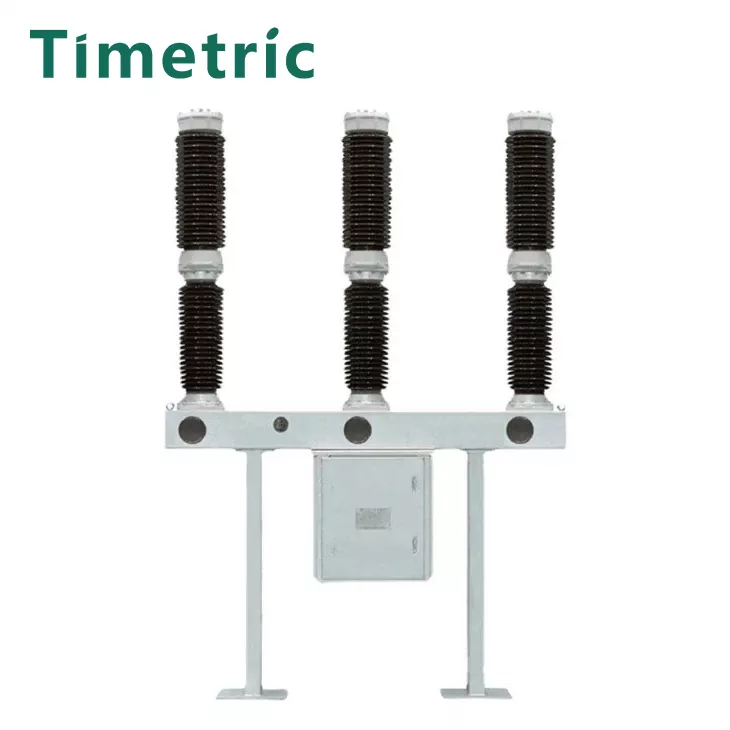

Articolo: 66KV 69kV SF6 Interruttore

Arco efficiente che estingue con gas SF6:

Il gas SF6 funge da mezzo di interruzione, offrendo eccellenti proprietà di estinzione ad arco.

Il gas fornisce anche un isolamento elettrico superiore ed è compresso durante il funzionamento per estinguere efficacemente archi, rendendolo un interruttore ideale per i gruppi di condensatori e reattori.

Performance di rottura superiore:

In grado di rompere in modo affidabile vari cortometraggi anormali, come guasti in fase inversa, messa a terra simultanea a entrambi i poli, guasti vicini a zona e guasti di fine dell'interruttore.

Rumore operativo basso:

Il design sigillato isola l'interruttore dalle condizioni atmosferiche, eliminando il rumore di scarico del gas durante il funzionamento.

Struttura compatta e semplice:

Dispone di una camera ad arco a spazzatura senza sistemi di valvole aggiuntivi, risultando in un design compatto e diretto.

Requisiti minimi di manutenzione:

I contatti dell'interruttore, alloggiati in gas SF6, sperimentano un'usura minima durante il funzionamento, portando a una ridotta carico di lavoro di manutenzione e cicli di manutenzione estesa.

Operazione sicura e affidabile:

Il gas SF6 è non tossico e non combustibile. L'eccellente sigillatura della camera degli interruttori garantisce un uso a lungo termine sicuro e affidabile.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: 66KV 69kV SF6 Interruttore

Metodo di installazione:

 Montato sul lato o medio.

Temperatura ambiente:

Alto: + 40 ° 100

Basso: -30 ° 100

Altitudine:

≤2000 m (se installato ad altitudini più elevate, il livello di isolamento nominale deve essere regolato di conseguenza).

Pressione del vento:

≤700pa (equivalente a una velocità del vento di 34 m/s).

Resistenza sismica:

Progettato per resistere a un'intensità del terremoto fino a 8 gradi.

Livello di contaminazione:

Classe I.

Variazione massima di temperatura giornaliera:

Non superiore a 25 ° C.

Possibili cause di guasto del circuito elettrico

Articolo: 66KV 69kV SF6 Interruttore

● Problemi del circuito di controllo

● Circuito di controllo disconnesso o nessuna potenza di controllo (ad es. Fusibili soffiati, alimentazione difettosa o componenti di controllo danneggiati).

● Collegamenti errati o scadenti nel circuito ausiliario o di bobina di viaggio.

● Anomalie di pressione

● Pressione del gas SF6 insufficiente con conseguente isolamento inadeguato o prestazioni che estendono l'arco.

● Alto contenuto di umidità nel gas SF6, portando al degrado dell'isolamento e potenziali cortometraggi.

Guasti meccanici

Meccanismo operativo inceppato a causa della mancanza di lubrificazione, usura o ostruzioni meccaniche.

Allineamento improprio o malfunzionamento dei contatti dell'interruttore.

Sovraccarico o condizioni di errore

Sovraccarichi persistenti o condizioni di cortocircuito nella rete che attiva l'interruzione automatica.

Interruttore a scatto a causa di condizioni di carico difettose o guasti di sistema.

Influenze ambientali

Ad alta contaminazione o ambienti corrosivi che causano l'erosione del contatto o l'indebolimento dell'isolamento.

Variazioni di temperatura estreme che colpiscono le proprietà meccaniche e isolanti.

Operazione errata

Errori di funzionamento manuale, come sequenze di commutazione impropria o ripristino insufficiente dopo l'interruzione.

Chiusura accidentale dell'interruttore in condizioni di guasto.

Invecchiamento o usura

Degrado graduale di componenti, come sorgenti, cuscinetti o punti di contatto, nel tempo.

Componenti obsoleti o incompatibili che portano a inefficienze operative.

Guasti al componente elettrico

Relè, sensori o calibri di pressione che interrompono il controllo e il monitoraggio dell'interruzione.

Bobine operative bruciate o danneggiate a causa di una tensione eccessiva o di un'attivazione prolungata.

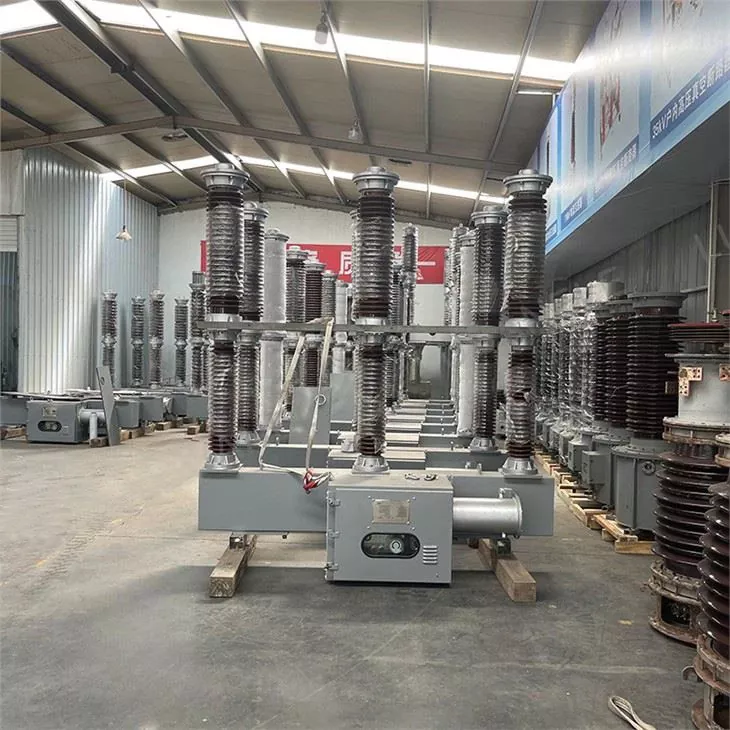

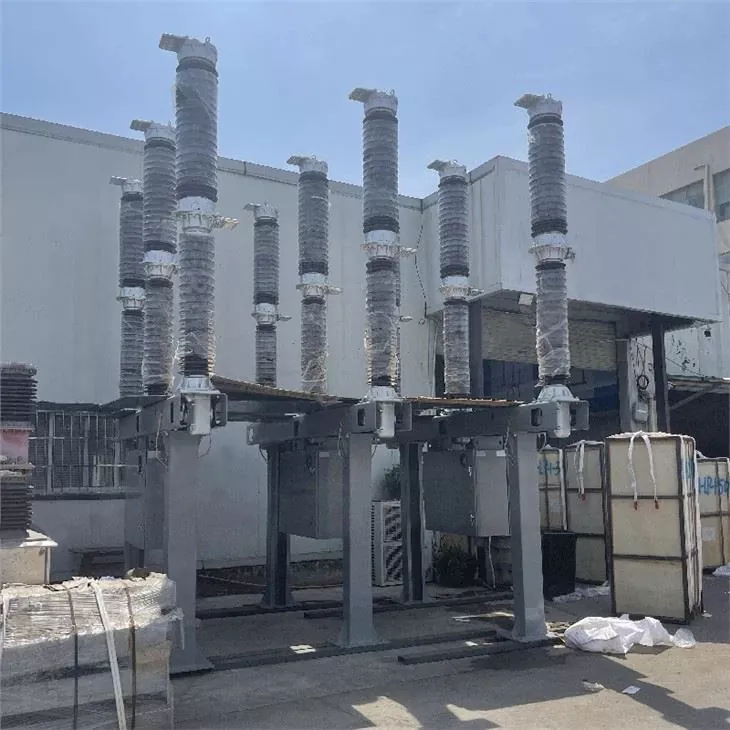

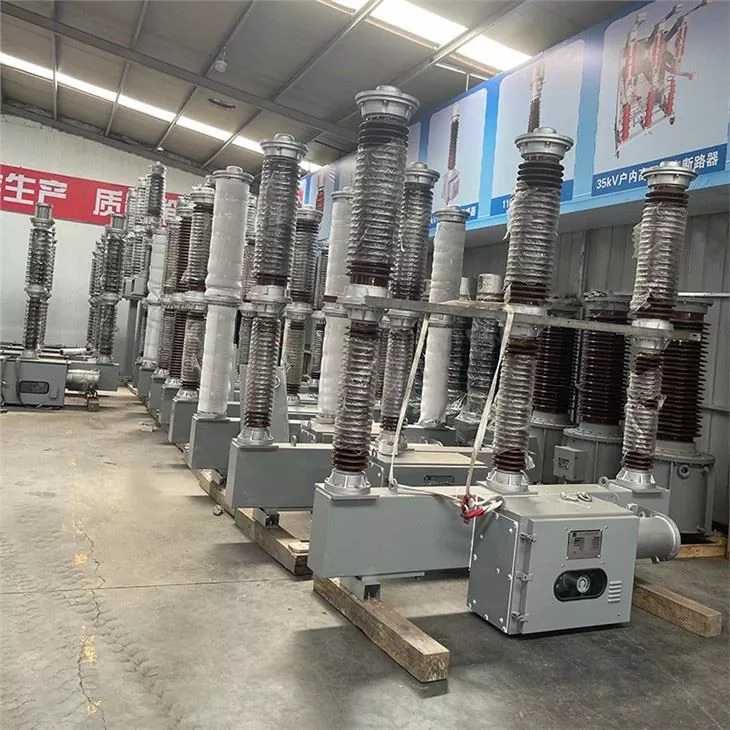

Prodotto vero scatto

FAQ

Articolo: 66KV 69kV SF6 Interruttore

D1: Qual è la tensione nominale dell'interruttore a 66kV SF6?

A1: La tensione nominale dell'interruttore SF6 da 66kV è 66kV, adatto a sistemi di alimentazione ad alta tensione.

Q2: quale gas viene utilizzato nel interruttore e perché?

A2: il gas SF6 (esafluoruro di zolfo) viene utilizzato perché ha eccellenti proprietà per estinguenti e isolanti. Garantisce prestazioni e affidabilità efficienti nelle applicazioni ad alta tensione.

Q3: l'interruttore può funzionare in condizioni ambientali estreme?

A3: Sì, l'interruttore è progettato per funzionare in ambienti difficili con temperature tra -30 ° C e +40 ° C, altitudini fino a 2000 m e intensità sismica fino a 8 gradi. Per le altitudini superiori a 2000 m, sono richieste adeguamenti speciali al livello di isolamento.

Q4: Quanto spesso l'interruttore SF6 necessita di manutenzione?

A4: per la sua struttura semplice e il design sigillato, l'interruttore richiede una manutenzione minima. Si consigliano regolarmente ispezioni di pressione del gas, componenti elettrici e parti meccaniche.
