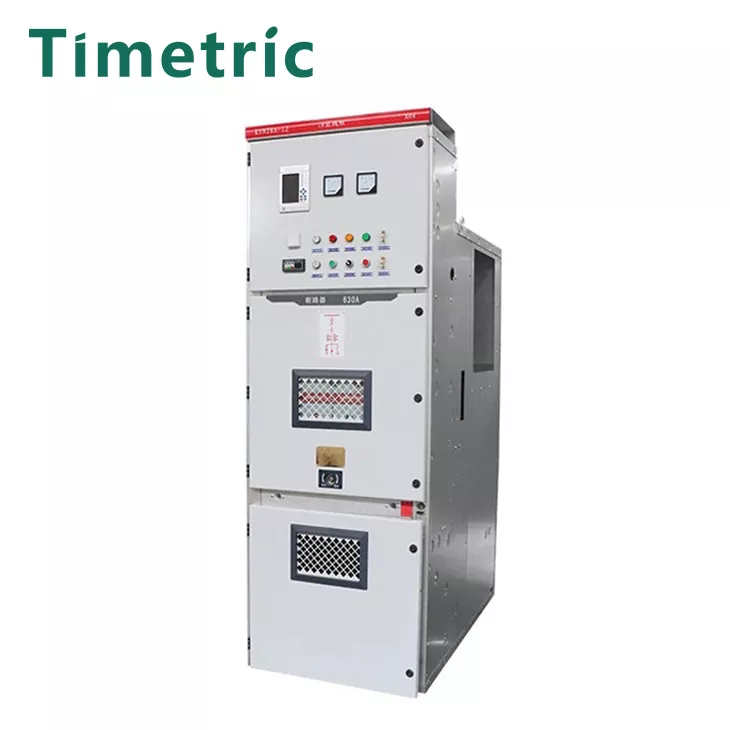

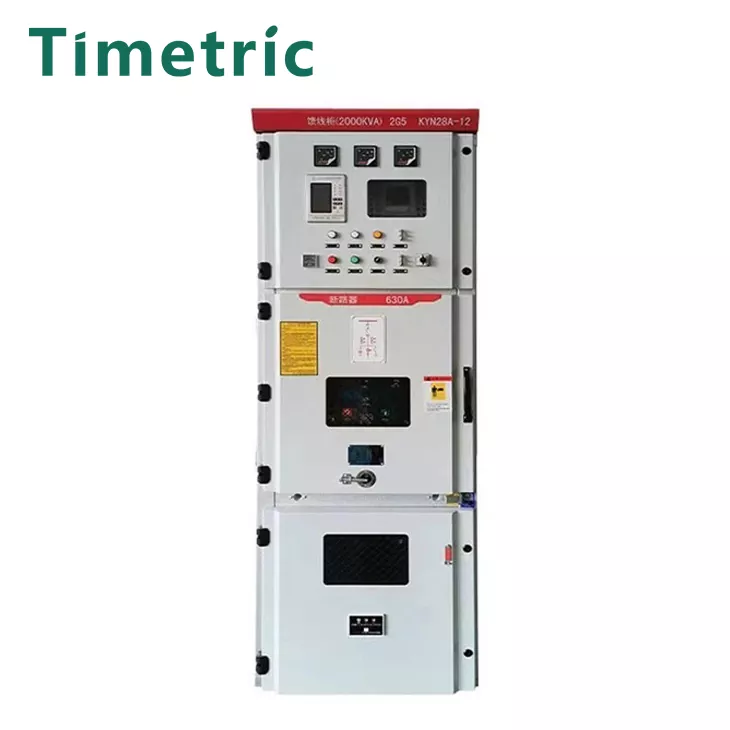

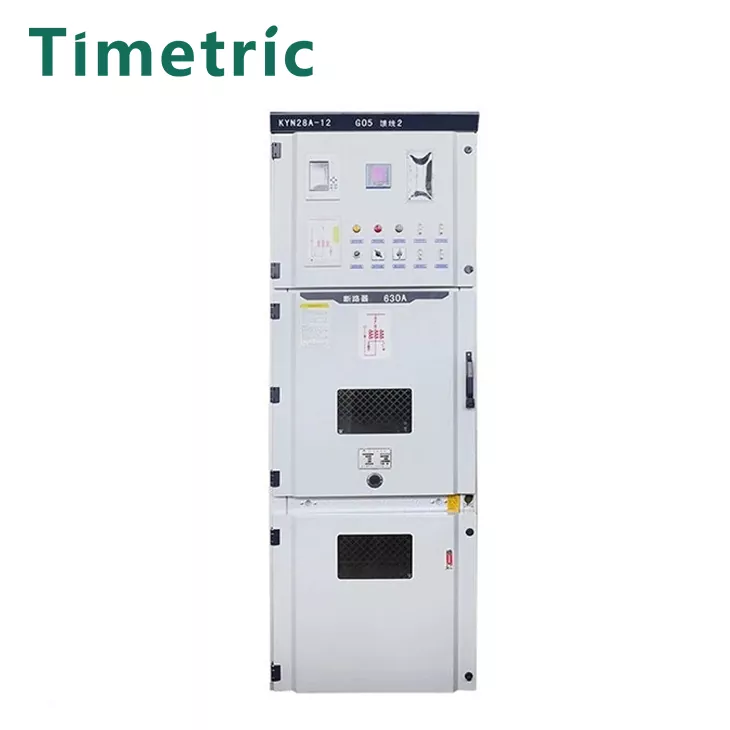

Quadro barberato isolamento isolato 11kv

Switchgear blindato INDIUMO INDIUTTO 11KV deve soddisfare i requisiti pertinenti di GB3906-1991 "3-35 kV AC Switchgear chiuso in metallo". È costituito da due parti principali: il cabinet e l'interruttore e ha funzioni come linee in entrata e in uscita, linee in entrata e in uscita e connessione in uscita. L'armadio è costituito da un guscio, componenti elettrici (comprese le parti isolanti), vari meccanismi, terminali secondari e connessioni.
La struttura dell'armadio dell'interruttore ad alta tensione è generalmente simile, principalmente divisa in una stanza di interruttore, una sala bus-bus, una sala di controllo secondaria (sala strumenti) e una sala da alimentazione. Ci sono generalmente piastre d'acciaio tra le stanze.

Il quadro ad alta tensione può essere diviso nei seguenti tre tipi:

1.1. Tipo rimovibile o tipo di carrello (indicato da Y):
Significa che i principali componenti elettrici nell'armadio (come gli interruttori) sono installati su un carrello rimovibile. Poiché il cabinet del carrello ha una buona intercambiabilità, può migliorare notevolmente l'affidabilità dell'alimentazione. I tipi di carrelli comunemente usati includono: carrelli di isolamento, carrelli di misurazione, carrelli per interruttori a circuito, carrelli PT, carrelli condensatori e carrelli variabili usati, come Kyn28a-12.

1.2. Tipo fisso (indicato da G):
Significa che tutti i componenti elettrici nell'armadio (come interruttori di circuiti o interruttori di carico, ecc.) Sono installati in modo fisso. Il quadro fisso è più semplice ed economico, come XGN2-10, GG-1A, ecc.
2. Secondo il luogo di installazione, può essere diviso in interno ed esterno;

2.1. Per uso interno (indicato da N):
Può essere installato e utilizzato solo all'interno, ad esempio: quadri blindati isolati all'aria 11kV e altri armadi a interruttore;

2.2. Per uso esterno (indicato da W):
Può essere installato e utilizzato all'aperto, come: XLW e altri mobili switch.
3. Secondo la struttura dell'armadio, può essere diviso in quattro categorie: mobile a interruttore blindato in metallo, mobile a interruttore partizionato in metallo, mobile a interruttore a scatola in metallo e mobile a interruttore aperto. [1]
3.1. L'armadio a interruttore blindato in metallo (indicato dalla lettera K): i componenti principali (come interruttori, trasformatori, barre di buste, ecc.) Di Switchgear chiuso in metallo sono installati in scomparti a terra separati da partizioni metalliche. Come l'armadietto dell'interruttore ad alta tensione KYN28A-12.
3.2. Armadio interruttore partizionato chiuso in metallo (indicato dalla lettera J): simile ai quadri blindati in metallo, i suoi componenti elettrici principali sono anche installati in compartimenti separati, ma ha una o più partizioni non metalliche che soddisfano determinati livelli di protezione. Come quadri ad alta tensione JYN2-12.
3.3. Switchgear di tipo scatola chiuso in metallo (indicato dalla lettera X) il guscio dei quadri è un quadro chiuso in metallo. Come quadri ad alta tensione XGN2-12.
3.4. Switchgear aperto, nessun requisito del livello di protezione, la shell è parzialmente aperta. Come il quadro ad alta tensione GG-1A (F).

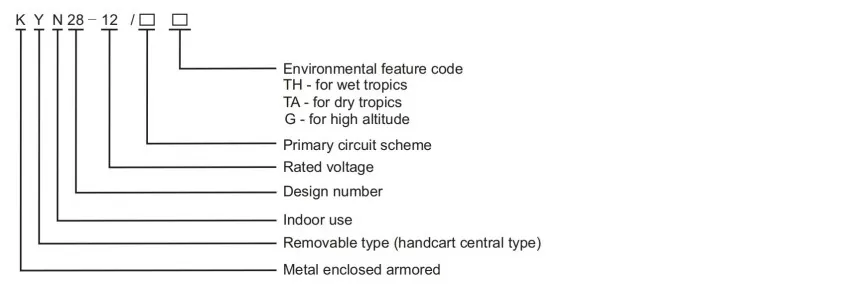

Descrizione del modello

Parametri tecnici principali

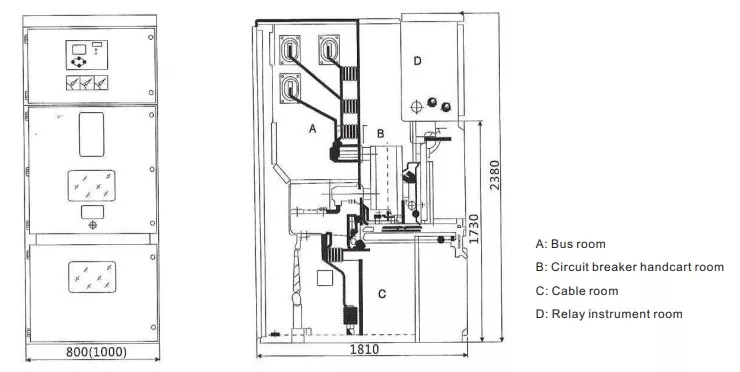

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Condizioni ambientali interne a turni di quadro blindato per l'aria per l'uso:
Posizione dell'installazione: indoor
Altitudine: ≤1000 m, si prega di chiedere altri requisiti
Temperatura ambiente: -15 ℃ ~+40c
Differenza di temperatura giornaliera massima: ≤25k
Umidità relativa media mensile: ≤90%
Umidità relativa media giornaliera: ≤95%
Resistenza all'intensità sismica: 8 gradi

Vantaggi e caratteristiche dei quadri

Switchgear INDIUMO INDIUMENTO INDIUMENTO INDIUTTORI ELETTRICI IN INDERNO ：

1.21 Tensione nominale del quadro ad alta tensione: 3,6 kV, 7,2 kV, 12kv

1.2.2 Frequenza nominale del quadro ad alta tensione: 50Hz/60Hz

1.2.3 Aumento della temperatura: l'aumento della temperatura del circuito principale alla corrente nominale e la frequenza nominale deve essere conforme alle disposizioni di GB/T 11022-1999 "Condizioni tecniche generali per gli standard di commutazione e apparecchiature di controllo ad alta tensione" e i seguenti integratori devono essere presi:

1) Il valore di aumento della temperatura dei componenti nel gabinetto non deve superare le disposizioni degli standard corrispondenti dei componenti.

2) L'aumento della temperatura dell'involucro e della copertura accessibili non deve superare i 30k.

1.2.4 Corrente di rottura del corto circuito e corrente di chiusura:

1) Corrente di rottura a corto circuito classificato: 20 ~ 50ka.

2) La corrente di chiusura del corto circuito nominale (valore di picco) è 2,5 volte la corrente di rottura del corto circuito classificato corrispondente.

1.2.5 Corrente di stabilità termica nominale (a 4s): 20 ~ 40ka

1.2.6 La corrente di stabilità dinamica nominale (valore di picco) è 2,5 volte di corrente di stabilità dinamica nominale.

1.2.7 Times di rottura della corrente di corto circuito valutato 50 ~ 100 volte.

1.2.8 Times di rottura della corrente nominale 20000 ~ 30000 volte.

1.2.9 Tensione nominale del meccanismo di apertura e chiusura e circuito ausiliario: AC, DC 220V o altro.

Switchgear blindato INDIUMATO IN INDIUTTO 11KV Tutte le attrezzature di sottostazione e il trattamento dell'isolamento del gabinetto soddisfano i requisiti di tutte le condizioni di lavoro.

1.1.12 La distanza di scricchiolio dell'isolamento esterno di ciascun componente e il suo isolamento di supporto nel gabinetto dell'interruttore ad alta tensione soddisfa i requisiti dello stato e dell'ex ministero della potenza elettrica. I dispositivi anti-condensazione possono essere attrezzati secondo necessità.

1.1.13 La struttura del mobile ad alta tensione garantisce la sicurezza del personale e facilita il funzionamento, la manutenzione, l'ispezione, il monitoraggio, la revisione e il test.

1.1.14 La connessione di ciascun componente e il suo conduttore nell'armadio dell'interruttore ad alta tensione non supererà la temperatura operativa specificata negli standard rilevanti durante il periodo di alta temperatura in estate.

1.1.15 Requisiti per i componenti:

1) I componenti con la stessa valutazione e struttura nello stesso tipo di prodotto possono essere intercambiabili.

2) Ogni componente installato sul mobile dell'interruttore ad alta tensione soddisfa i rispettivi standard tecnici.

1.2.16 Livello di protezione e guasti interni:

1) Quando l'aria viene utilizzata come mezzo isolante da solo, la fase-fase e il gioco a terra di ciascun conduttore di fase nel gabinetto soddisfa gli standard nazionali pertinenti.

2) Per impedire alle persone di avvicinarsi alle parti vive ad alta tensione del quadro ad alta tensione e di toccare le parti in movimento, il livello di protezione è: IP4x, che può impedire a oggetti come fili di metallo con un diametro di ≥1,0 ​​mm o strisce strette con uno spessore di ≥1,0 ​​mm dall'ingresso.

3) Per guasti interni, sono soddisfatti i seguenti requisiti:

I quadri ad alta tensione chiusi in metallo possono prevenire lesioni ad arco ai lavoratori causati dai propri difetti, anomalie o errori di errore. Vengono adottate misure per prevenire guasti interni causati dall'uomo e vengono installati dispositivi di bloccaggio per prevenire la disavventa. I canali di allevamento di pressione sono impostati per tenere conto della sovrapressione interna e del rilascio di pressione causati dal fallimento dei componenti interni.

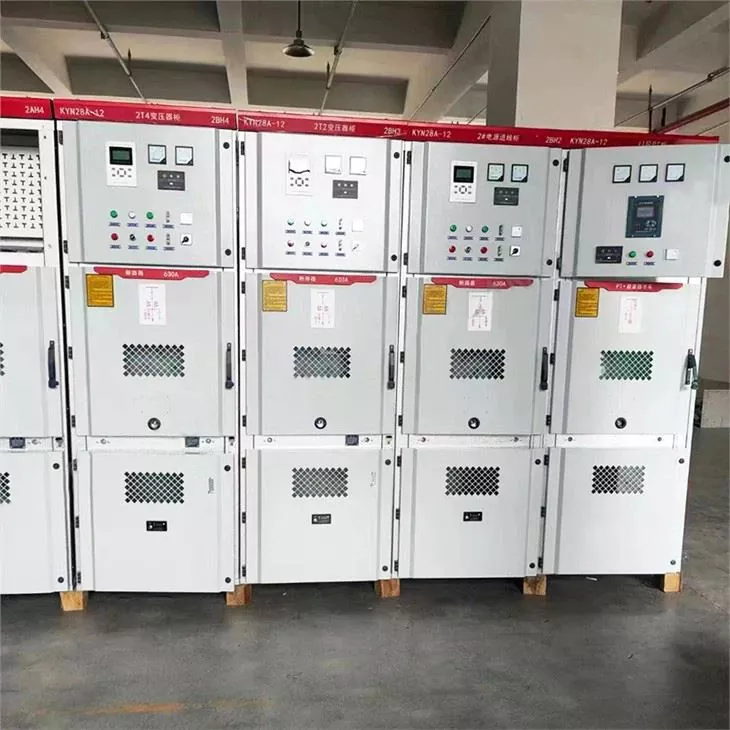

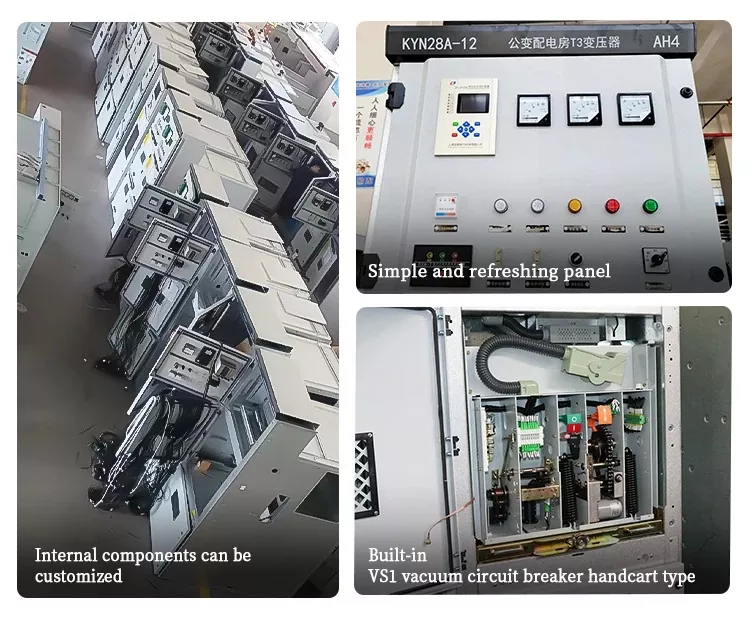

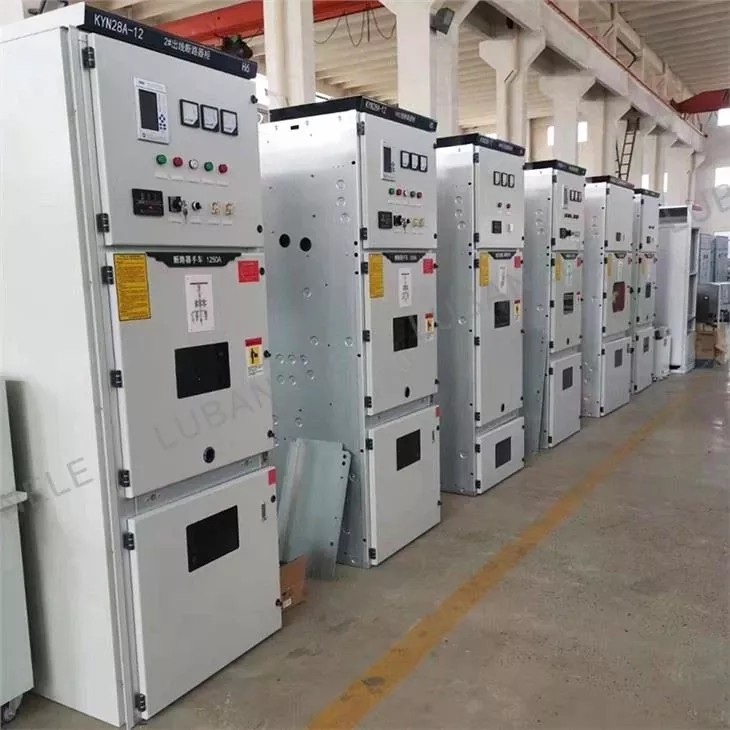

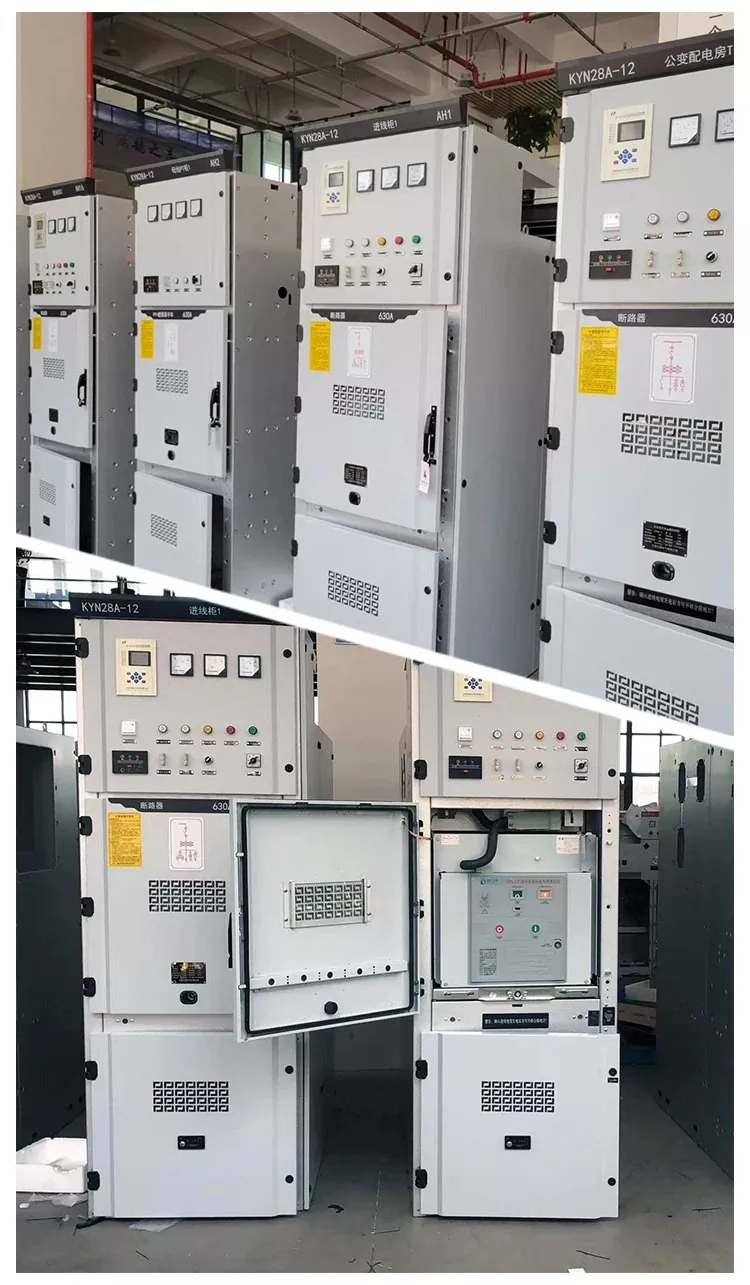

Prodotto vero scatto

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: layout del circuito, tensione, corrente, ecc.

Qual è il tuo tempo di consegna più veloce?

Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
