Interruttori automatici temporizzati Struttura e principio di funzionamento dell'interruttore automatico

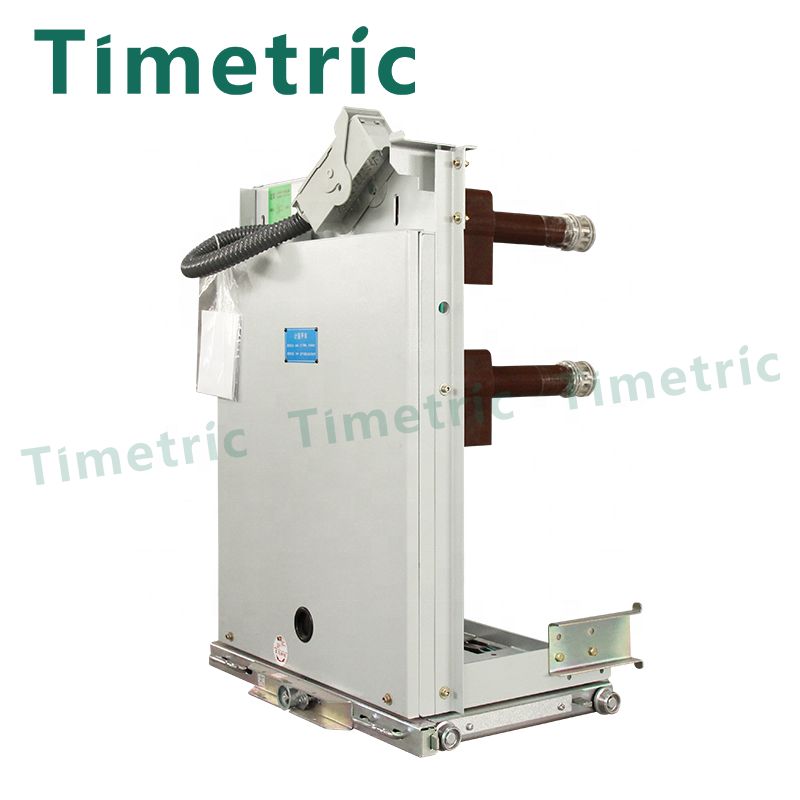

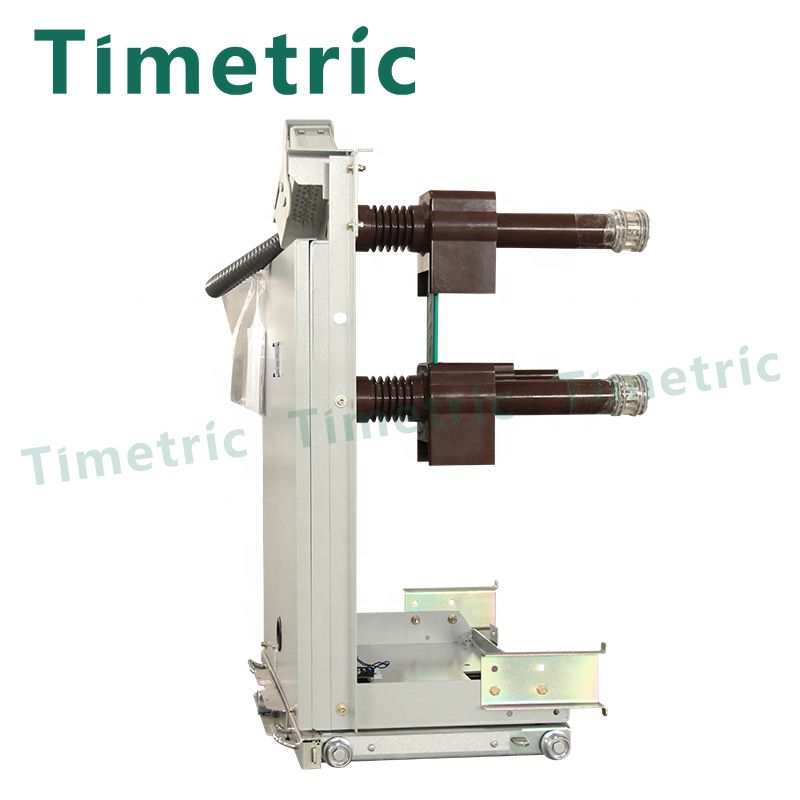

In qualità di produttore professionale, vorremmo fornirvi interruttori automatici temporizzati di alta qualità. Esistono molti produttori di interruttori automatici in vuoto e i loro modelli sono complicati. In base alle condizioni di utilizzo, ne esistono di due tipi: da interno (ZNx -- **) e da esterno (ZWx -- **). È composto principalmente da parte del telaio, parte della camera di estinzione dell'arco (bolla del vuoto) e parte del meccanismo operativo.

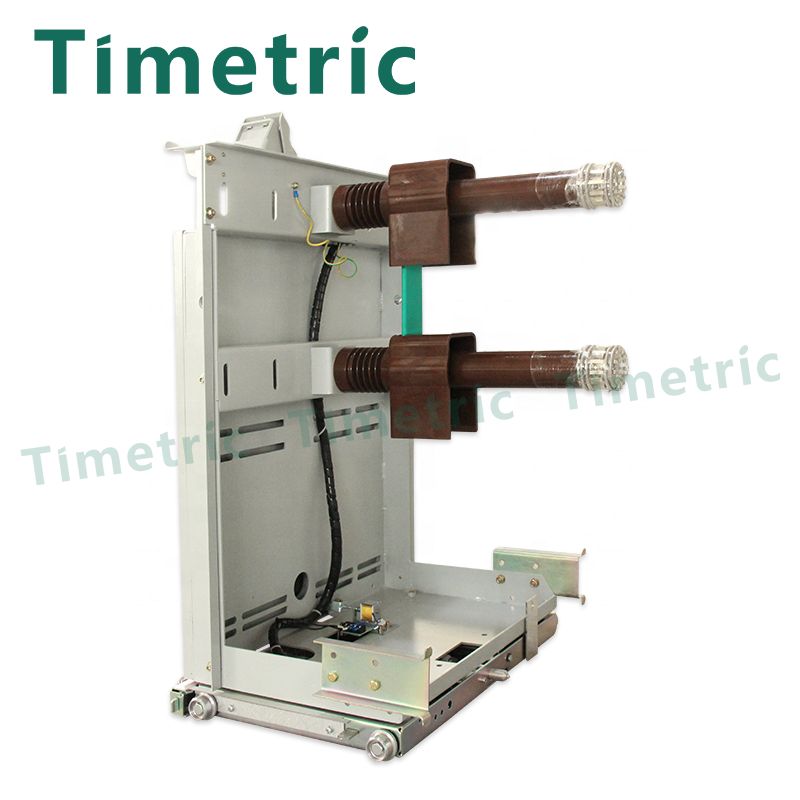

La parte del corpo dell'interruttore è costituita da un circuito conduttivo, un sistema isolante, guarnizioni e un alloggiamento. La struttura complessiva è di tipo box comune trifase. Il circuito conduttivo è composto da un'asta conduttiva della linea di ingresso e uscita, un supporto isolante della linea di ingresso e uscita, una clip conduttiva, una connessione morbida e una camera di estinzione dell'arco in vuoto.

Il meccanismo è l'accumulo di energia elettrica, la commutazione e la chiusura elettriche e ha una funzione manuale. L'intera struttura è composta da molla di chiusura, sistema di accumulo di energia, dispositivo di rilascio di sovracorrente, bobina di chiusura, sistema di chiusura manuale, interruttore ausiliario, indicatore di accumulo di energia e altri componenti.

Principio di funzionamento

L'interruttore del vuoto utilizza il plasma per diffondere rapidamente ed estinguere l'arco quando la corrente scorre attraverso il punto zero in alto vuoto per completare lo scopo di interrompere la corrente.

Principio di azione

Processo di accumulo di energia: quando il motore di accumulo di energia 14 è acceso, il motore fa ruotare la ruota eccentrica e il rullo 10 vicino alla ruota eccentrica aziona il braccio oscillante 9 e la piastra di collegamento 7 e spinge la zampa del cricchetto di accumulo di energia 6 oscillare, in modo che il cricchetto 11 ruoti. Quando il perno sul cricchetto 11 poggia contro la piastra del manicotto 32 dell'albero di accumulo di energia, i due si muovono insieme. Allungare la molla di chiusura 21 appesa al manicotto 32 dell'albero di accumulo dell'energia. Il manicotto 32 dell'albero di accumulo dell'energia è fissato dal perno di posizionamento 13 per mantenere lo stato di accumulo dell'energia. Nel frattempo, la pedivella sul manicotto 32 dell'albero di accumulo di energia aziona l'interruttore di corsa 5 per interrompere l'alimentazione del motore di accumulo di energia 14, e il nottolino di accumulo di energia viene sollevato per scollegarsi in modo affidabile dal cricchetto.

Processo di chiusura: quando il meccanismo riceve il segnale di chiusura (l'interruttore è disconnesso e l'energia immagazzinata), il nucleo di ferro dell'elettromagnete di chiusura 15 viene risucchiato verso il basso e la parte di posizionamento 13 viene tirata per ruotare in senso antiorario per rilasciare il mantenimento dell'accumulo di energia. La molla di chiusura 21 spinge il manicotto dell'albero di accumulo di energia 32 a ruotare in senso antiorario, e la sua CAMMA preme il manicotto dell'albero di trasmissione 30 per azionare la piastra di collegamento 29 e il bilanciere 27 a muoversi. Far piegare il bilanciere 27 al semiasse 25, in modo che il meccanismo sia nello stato di chiusura. In questo momento, il dispositivo di interblocco 28 blocca la parte di posizionamento, in modo che il toro di posizionamento non possa ruotare in senso antiorario, in modo da raggiungere lo scopo del perno di giunzione del meccanismo e garantire che il meccanismo non possa essere chiuso nella posizione di chiusura.

Processo di apertura: dopo che l'interruttore è chiuso, l'elettromagnete di apertura riceve il segnale, l'anima di ferro viene tirata, l'asta superiore nel viaggio di apertura 19 si sposta verso l'alto, in modo che l'albero di scatto 16 ruoti, guidando l'asta superiore 18 si muove verso l'alto , spingendo la piastra di piegatura 26 e facendo ruotare in senso antiorario il semialbero 25.

Il semialbero 25 e il bilanciere 27 sono sganciati e l'interruttore completa l'operazione di apertura sotto l'azione della molla di apertura.

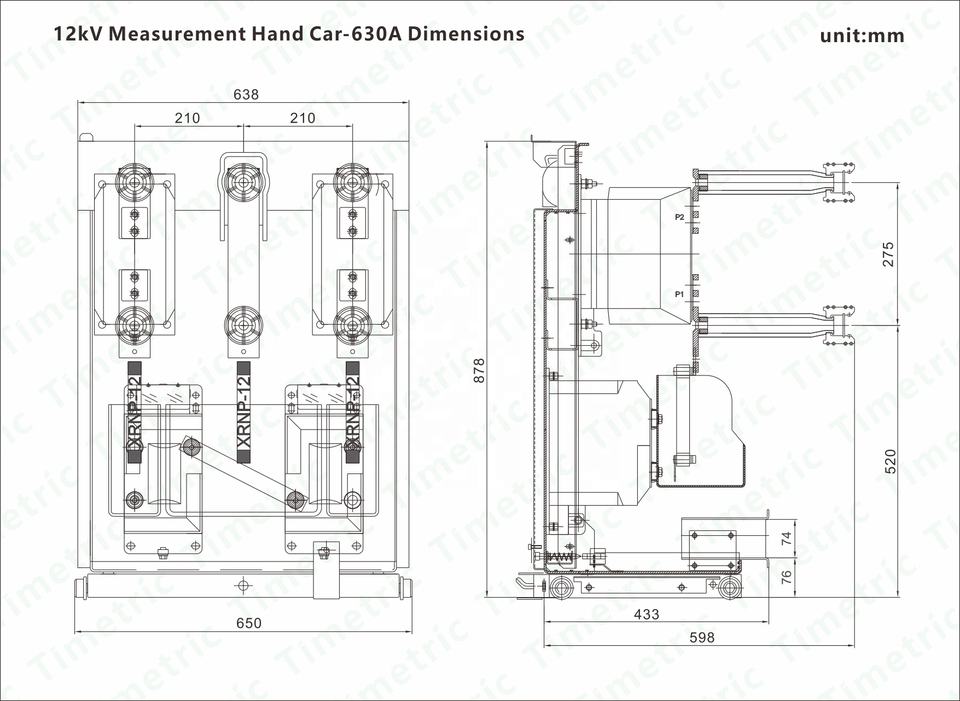

Parametro degli interruttori automatici temporizzati (specifica)

Interruttori automatici temporizzati Ambiente di utilizzo

a) La temperatura dell'aria ambiente non deve superare i 40°C, il limite inferiore; -25°C,
b) L'altitudine non è superiore a 2000M
c) umidità; Il valore medio giornaliero dell'umidità relativa è inferiore al 95% e il valore medio mensile è inferiore al 90%. La tensione di vapore media giornaliera non è superiore a 2,2 KPA, media mensile non superiore a 1,8 KPA
d) L'aria circostante non deve essere significativamente inquinata da gas corrosivi o infiammabili e vapore acqueo
e) Nessun regolare esercizio faticoso
f) Quando il contattore è in funzione, l'angolo di inclinazione tra il piano di installazione e l'orizzontale non deve essere maggiore di 5o
g) Oltre i requisiti delle condizioni di cui sopra, l'utente e il produttore devono concordare.
