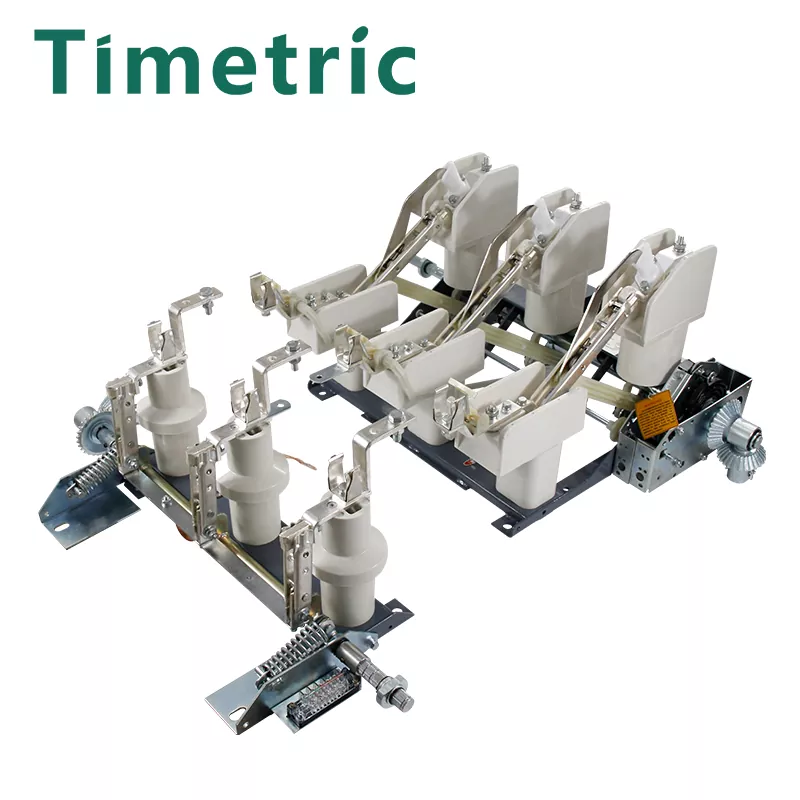

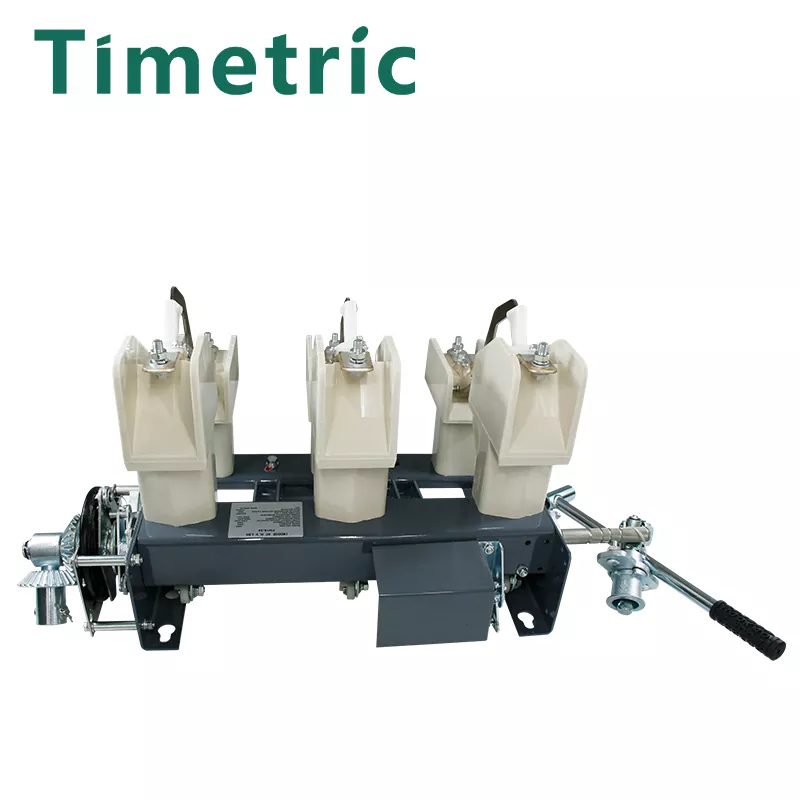

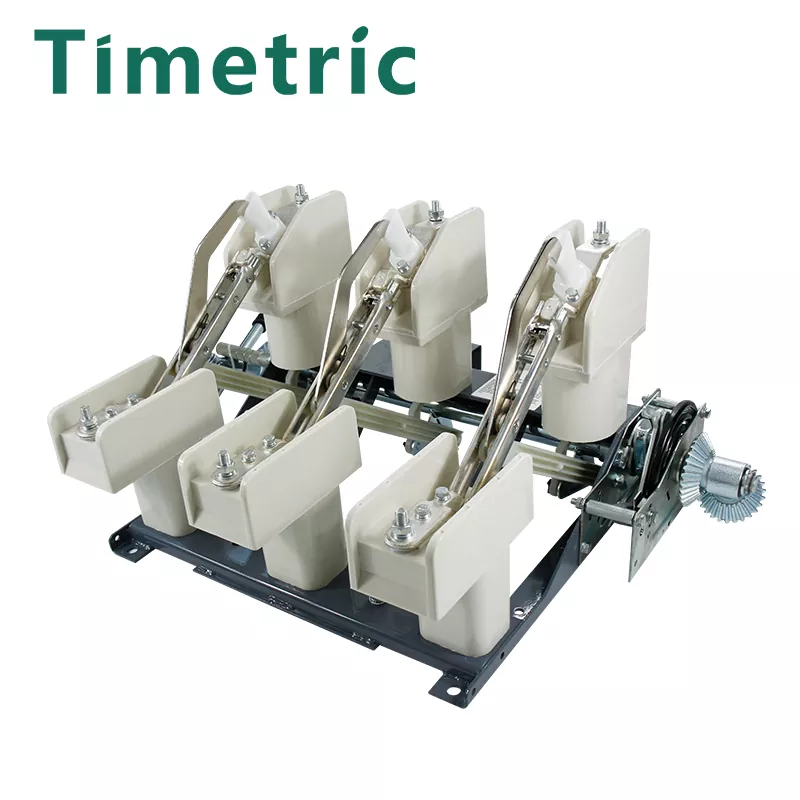

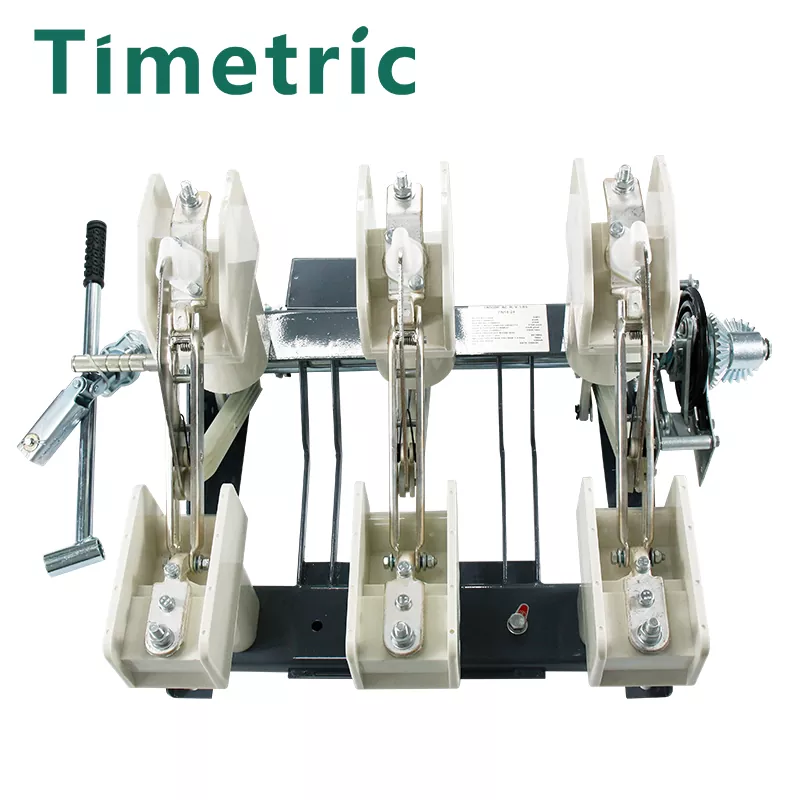

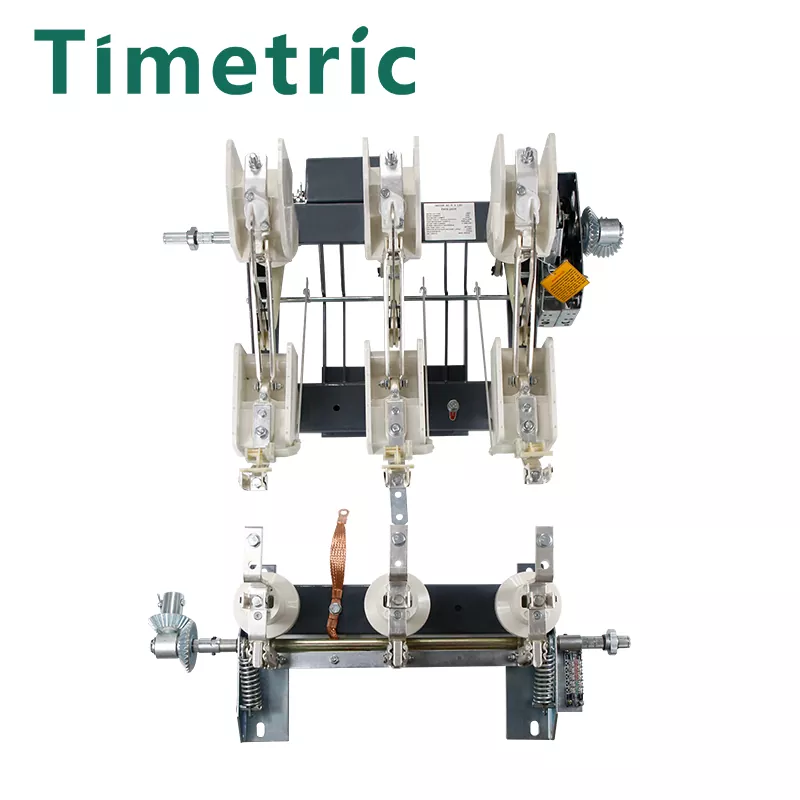

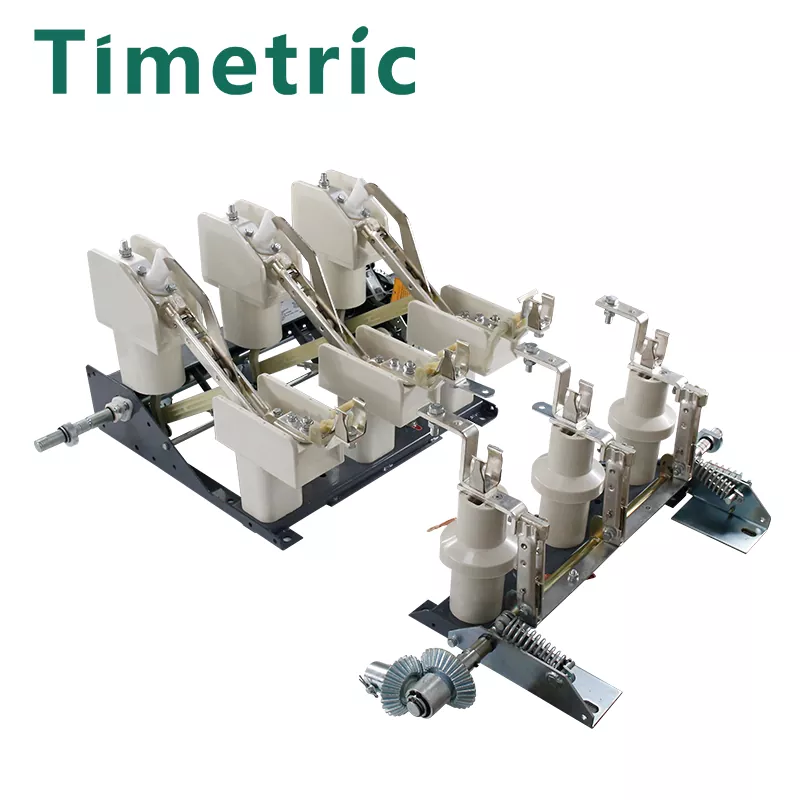

Interruttore di carico interno FN18-24KV

L'interruttore di carico interno FN18-24KV prodotto da Timetric Electric è un quadro trifase ad alta tensione con una tensione nominale di 24 kV e una frequenza nominale di 50 Hz. Viene utilizzato per scollegare e collegare le correnti di carico, le correnti di circuito chiuso per elettrodomestici, trasformatori scaricati e correnti di ricarica dei cavi e per chiudere le correnti di cortocircuito. Dotato di un interruttore di messa a terra, può resistere alle correnti di cortocircuito e viene utilizzato principalmente nelle stazioni di distribuzione urbana e nelle apparecchiature di energia industriale in reti ad anello trifase o alimentazione terminale, fornendo protezione a corto circuito per le scatole di controllo. È dotato di meccanismi operativi manuali ed elettrici per facilitare i requisiti di controllo remoto a tre vie dei sistemi di alimentazione.

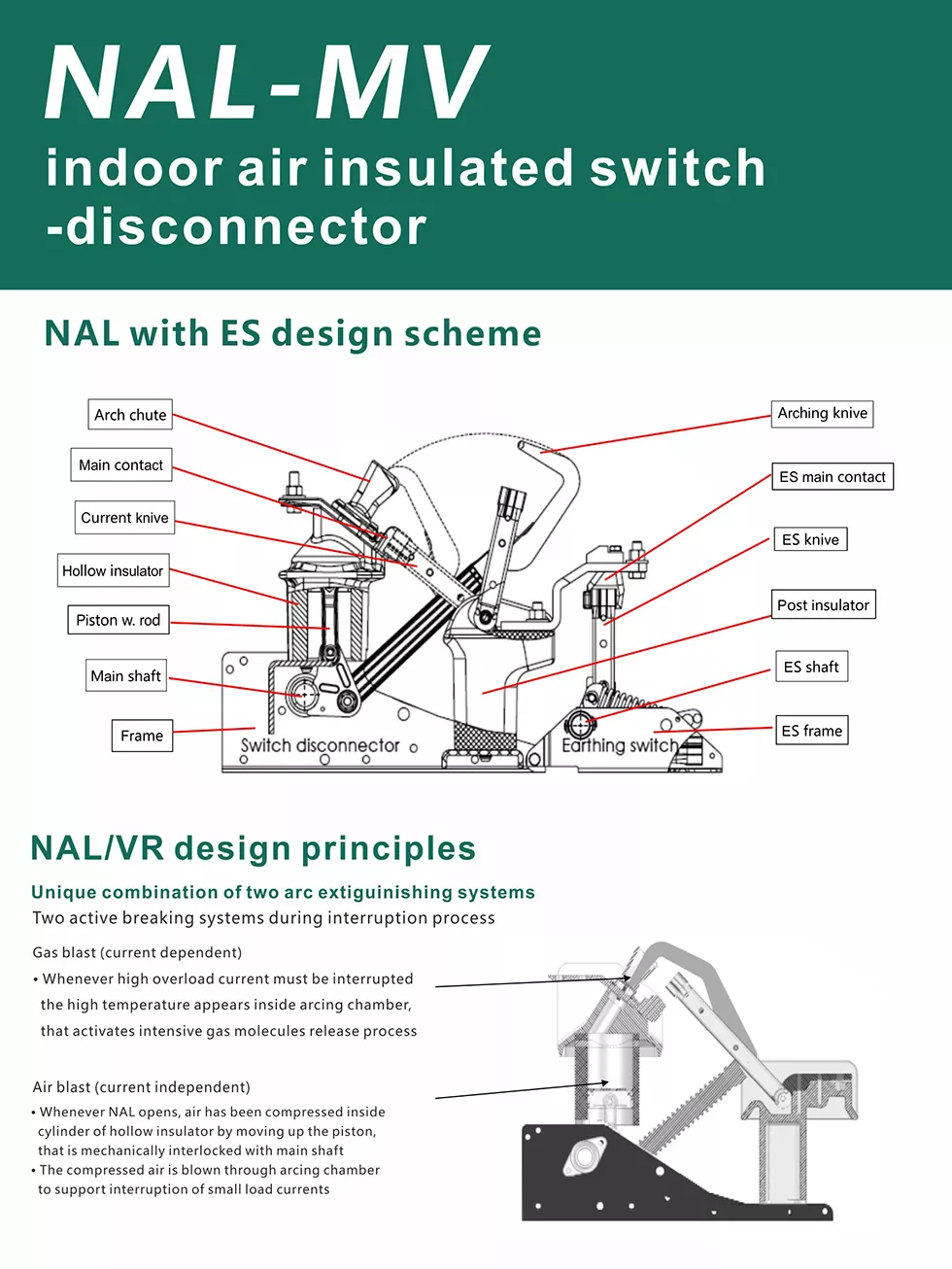

1. Esplosione del gas (correlata alla corrente)

· Ogni volta che si verifica un'eccessiva sovracorrente, vengono generate alte temperature all'interno della camera dell'arco, causando un violento rilascio di molecole di gas.

2. BUORE AIR (controllato indipendentemente)

· Ogni volta che il NAL viene attivato, il movimento verso l'alto del pistone comprime l'aria all'interno del cilindro isolante cavo. Questo processo di compressione è meccanicamente accoppiato al mandrino.

· L'aria compressa viene spazzata via attraverso la camera di scarico, contribuendo a interrompere le correnti a basso carico.

Ambiente di lavoro ：

1. Interruttori di linea e interruttori di circuiti in griglie di alimentazione a media tensione

I carichi di interruzione, eseguire operazioni segmentate e isolare le apparecchiature a valle.

2. Applicazioni industriali e commerciali

3. FN18-24KV Interruttore di carico interno e protezione dei trasformatori di distribuzione se utilizzati in combinazione con fusibili (IEC 62271-105)

4. Switch NAL con le seguenti caratteristiche:

1000 operazioni a vuoto meccanico

Fino a 100 operazioni elettriche a corrente nominale completa

5. Condizioni di servizio - Ambienti interni, temperatura dell'aria ambiente tra -40 ° C e 55 ° C

Il NAL/F standard è adatto per le normali condizioni operative (categoria di progettazione 0)

NAL-H/NALF-His è adatto per ambienti operativi duri (conforme alla categoria di design 2 in IEC 62271-304: 2008-05)

Vantaggi dell'interruttore di carico interno FN18-24KV

Vantaggi chiave dell'interruttore di carico interno FN18-24KV ：

1. Componenti configurabili principali

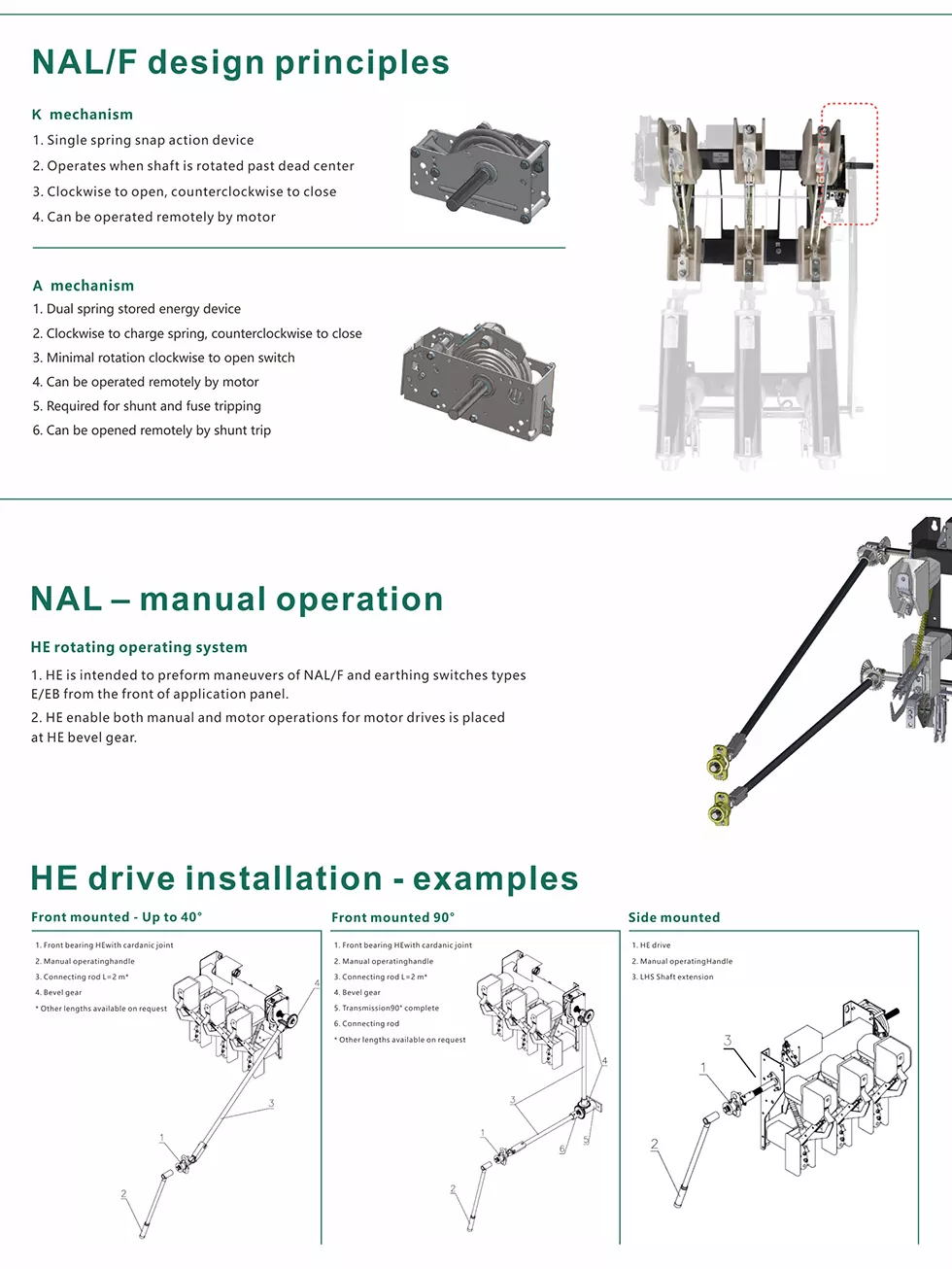

· Meccanismo a molla singola o doppia

· Contatti ausiliari per interruttori on/off e di terra

· Azionamento del motore (montato su albero e montato sul fronte)

· Bloccare e inciampare bobine

· Tuster per fusibili con o senza sistema di inciampo (montaggio superiore/inferiore)

· Interruttore di terra (montaggio superiore/inferiore)

· Interblocco meccanico

· Indicatore di fusibili soffiati

2. Le combinazioni di fusioni di carico interno FN18-24KV vengono comunemente utilizzate come interruttori di linea e trasformatore e offrono un'alternativa economica agli interruttori.

Grazie alle loro eccellenti prestazioni di rottura e al sistema di inciampamento automatico dei fusibili (IEC 62271-105), i fusibili sono in grado di interrompere una gamma completa di correnti di sovraccarico e corto circuito.

A causa del tempo di risposta estremamente rapido delle fusibili limitanti della corrente, possono ridurre significativamente la corrente prevista.

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: disconnettere il modello di switch, la tensione, la corrente, l'ambiente di utilizzo, ecc.

Qual è il tuo tempo di consegna più veloce?

Di solito accetteremo l'inchiesta del cliente, comunicheremo e confermeremo i parametri specifici del disconnettore. Il tempo di produzione effettivo è determinato in base alla quantità di acquisto.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
