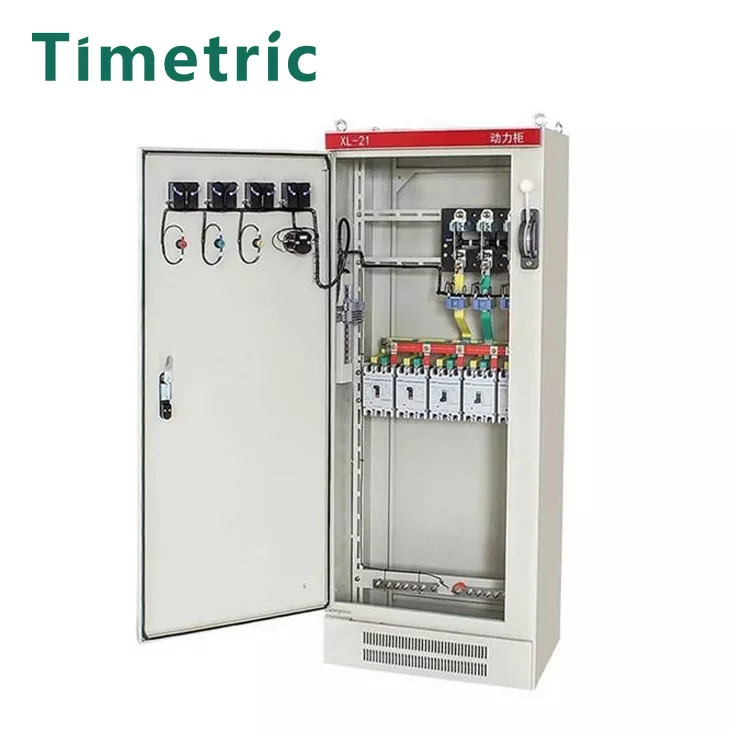

Cabinetto di distribuzione a potenza chiusa interna XL-21

Elettrico tempotricoCabinet di distribuzione a potenza chiusa interna XL-21 (21 cabinet in breve), la serie "XL" include anche XL-20 (20 mobile), XL-28 (28 mobile), ecc. La differenza tra loro è le diverse tensioni negli armadi. Prendendo il cabinet 21 come esempio, la tensione spesso non è superiore a 500 V.

La serie "XL" si chiama un mobile power（Cabinetto di distribuzione a potenza chiusa interna XL-21）, che può effettivamente essere considerato una grande scatola di distribuzione, spesso utilizzata nei circuiti terminali.

La differenza tra esso e altri tipi di gabinetto è che è una grande scatola di distribuzione per i seguenti motivi:

1. La barra di autobus principale non è fissa;

2. L'interruttore di coltello isolante viene aperto in avanti;

3. È responsabile solo per il carico di fascia bassa e carica solo il carico di manutenzione.

È adatto alle centrali elettriche e alle imprese industriali e minerarie, sistemi trifase a tre fili, trifase a quattro fili e trifase a cinque fili con tensione CA di 500 V e inferiore, per l'illuminazione di alimentazione e la distribuzione dell'alimentazione. È anche adatto per la realizzazione di vari avviatori di motori, tra cui antipasto diretto a piena tensione, antipasto morbido di controllo a pieno digitale, antipasto a gradini automatici automatici, antipasto a stella-deta, starter a motori a più velocità, ecc.

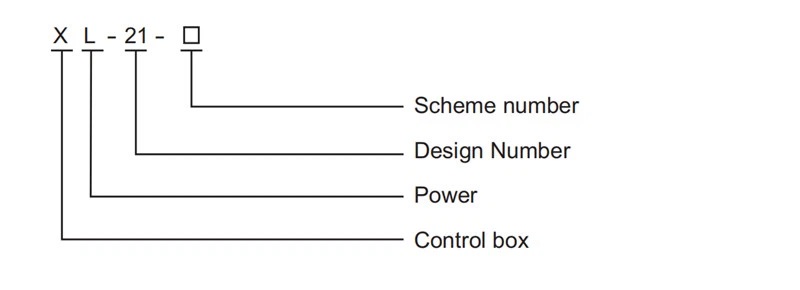

Descrizione del modello

Parametri tecnici principali

Parametri tecnici dell'attrezzatura principale

Interruttore di combinazione di fusione del coltello

Trasformatore attuale

Fusibile

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

I requisiti dell'ambiente di utilizzo del cabinet di distribuzione di elettricindoor a potenza chiusa metimetrica XL-21, umidità, altitudine, qualità dell'aria e altri aspetti.

1. Temperatura ambiente: -50 ° C ~ +40 ° C, la temperatura media entro 24 ore non deve superare +36 ° C;

2. Altitudine: non più di 2000 m;

3. Umidità relativa: non più del 50% quando l'umidità dell'aria ambiente è +40 ° C; A minore umidità, potrebbe esserci un'umidità relativa più elevata (ad esempio il 90% a +20 ° C) e è consentita una condensa moderata considerando il cambiamento di temperatura.

L'inclinazione tra il piano verticale e l'attrezzatura non deve superare i 5 °. L'apparecchiatura deve essere installata in un luogo senza gravi vibrazioni, impatto o corrosione.

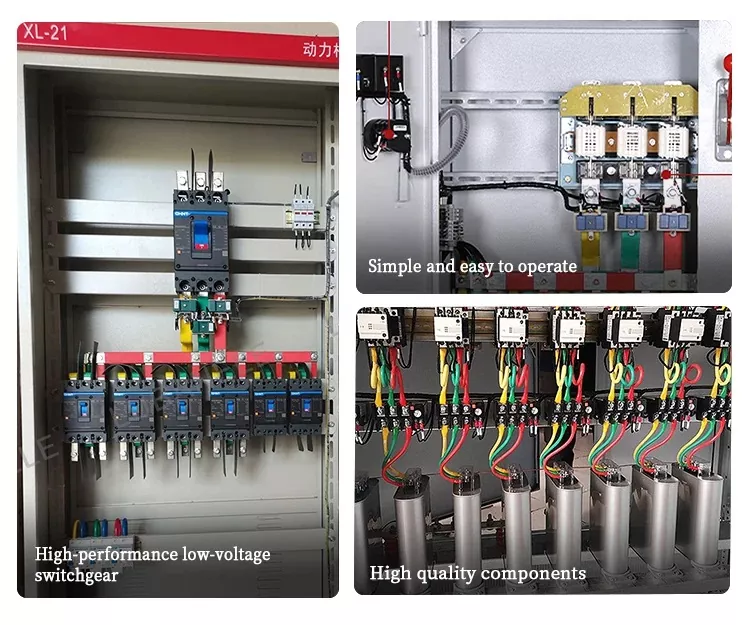

Vantaggi e caratteristiche dei quadri

Le caratteristiche principali e i vantaggi del cabinet di distribuzione di energia chiusa in termini di elettricindoor XL-21 includono i seguenti aspetti:

1. Affidabilità elevata: utilizzare componenti elettrici di alta qualità per garantire l'affidabilità e la lunga durata.

2. Eccellente capacità di interferenza anti-elettromagnetica per garantire la stabilità del sistema.

3. Design flessibile: il design modulare consente una facile espansione e manutenzione e si ottiene una configurazione flessibile.

4. Opzioni di ingresso e uscita multiple, inclusa l'ingresso in alto e in basso, per soddisfare i diversi requisiti di installazione in loco.

5. Sicurezza: dotato di dispositivi di protezione completi, tra cui sovraccarico, cortocircuito e protezione delle perdite per garantire la sicurezza.

6. Il guscio è realizzato in piastra in acciaio a raffreddata ad alta resistenza e la superficie viene spruzzata per raggiungere IP30 o un livello di protezione più elevato, impedendo efficacemente l'influenza dell'ambiente esterno sui componenti interni.

7. Facile da utilizzare: layout del pannello ragionevole, la posizione di vari interruttori, le luci degli indicatori e gli strumenti sono chiari a colpo d'occhio e l'operazione è semplice.

8. Cancella segni e istruzioni operative aiutano gli utenti a diventare familiari.

9. Efficiente dissipazione del calore: combinare ventilazione naturale e ventilazione forzata per garantire un'efficace dissipazione del calore durante il funzionamento ad alto carico. Il layout interno dell'armadio garantisce un flusso d'aria liscio e impedisce il surriscaldamento.

10. Protezione ambientale e risparmio energetico: utilizzare componenti a bassa potenza per ridurre il consumo di energia, in linea con i moderni concetti di protezione ambientale verde.

Rumore basso, funzionamento stabile e impatto minimo sull'ambiente.

11. Intelligenza: sistema di monitoraggio intelligente opzionale per il monitoraggio e la registrazione in tempo reale di parametri come corrente, tensione e potenza. Supportare il monitoraggio e la gestione remoti per migliorare l'intelligenza del sistema.

12. Facile manutenzione: design modulare, facile sostituzione e riparazione, riducendo i tempi di inattività.

Fornire supporto tecnico dettagliato e servizio post-vendita per garantire un funzionamento stabile a lungo termine. |

13. Efficacia in termini di costi: design ragionevole e un eccellente controllo dei costi, fornendo prestazioni ad alto costo.

14. Adatto a progetti di vari budget, fornendo soluzioni di distribuzione di energia economica e pratica.

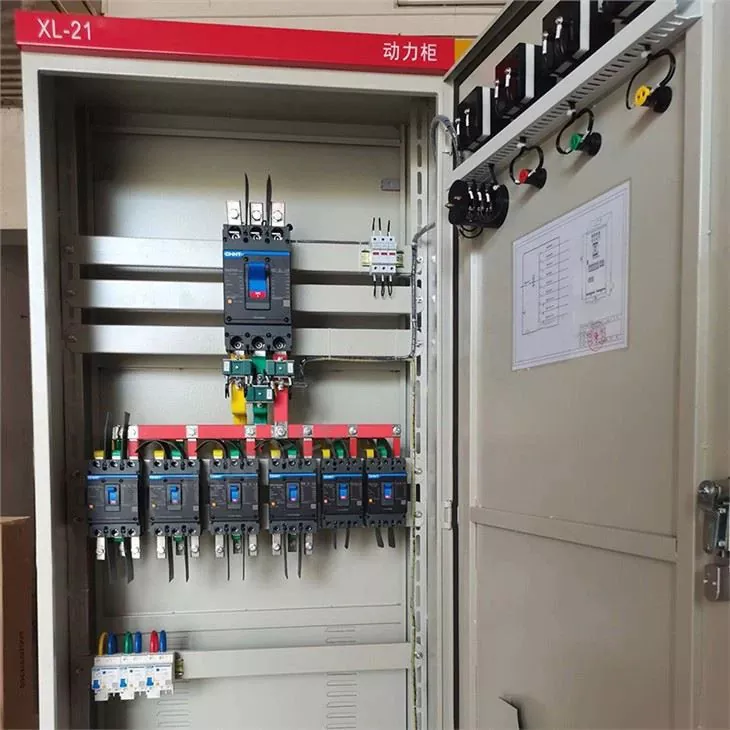

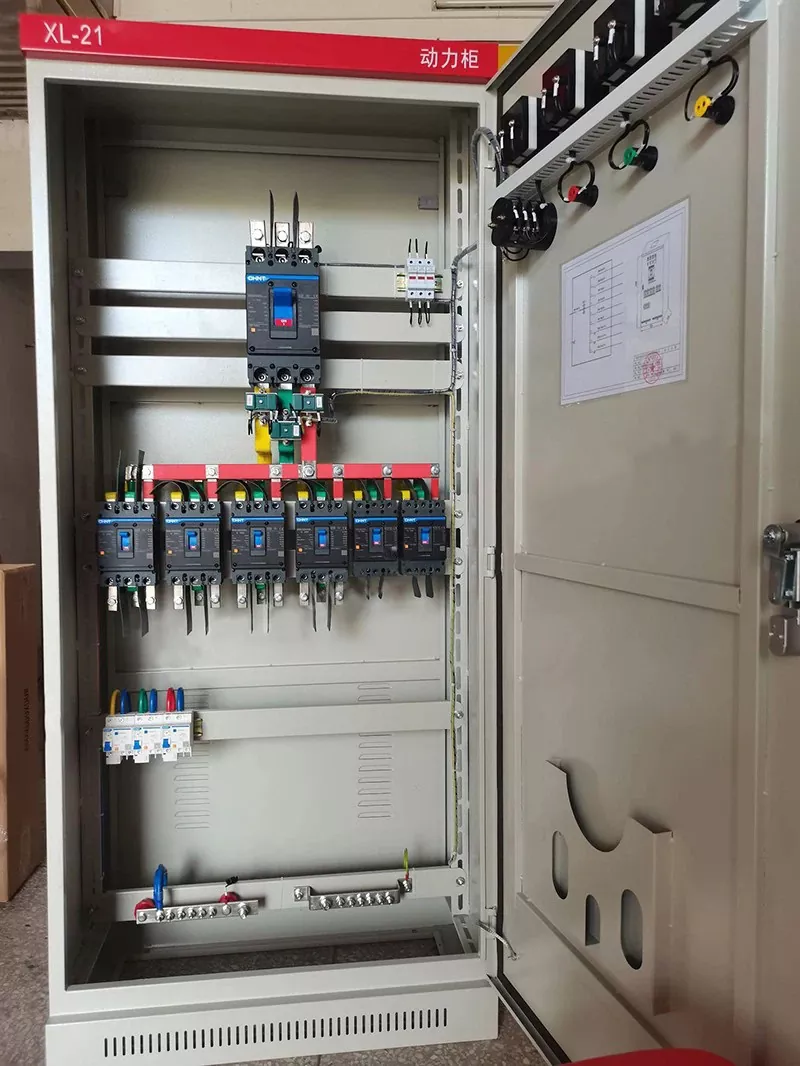

Prodotto vero scatto

FAQ

Produci internamente il tuo quadro di media tensione e a bassa tensione?

Sì, la nostra azienda produce e personalizza in modo indipendente vari mobili switch, con un team tecnico maturo e un buon servizio di pre-vendita.

Qual è il tuo tempo di consegna più veloce?

Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
