Sezionatore di terra elettrico per interni

Introduzione al sezionatore di terra elettrico per interni Timetric

L'interruttore di messa a terra elettrico per interni alto è suddiviso in tipo esterno e tipo interno, il tipo esterno include interruttore unipolare e interruttore di isolamento tripolare, comunemente usato come linea di alimentazione e l'utente ha separato il primo interruttore di isolamento dell'interruzione; Il tipo per interni è spesso collegato in serie con un interruttore automatico ad alta tensione, che supporta l'uso, per garantire l'affidabilità in caso di interruzione di corrente. Inoltre, nel set completo di apparecchiature di distribuzione ad alta tensione, l'interruttore di isolamento è comunemente usato come trasformatore di tensione, parafulmine, trasformatore utilizzato nella distribuzione e apparecchi di controllo ad alta tensione dell'armadio di misurazione.

Revisione dell'interruttore di messa a terra elettrico per interni Timetricï¼

Il punto di connessione della piastra di collegamento dell'interruttore di isolamento è surriscaldato e scolorito, a indicare che il contatto è difettoso e la resistenza di contatto è elevata. Il punto di connessione deve essere aperto durante la manutenzione, la superficie di contatto deve essere limata e lucidata con carta vetrata (ma la zincatura sulla piastra di collegamento dell'interruttore non deve essere rimossa), quindi la vite viene serrata e deve essere utilizzata la guarnizione a molla per evitare l'allentamento. C'è un fenomeno di impatto laterale nel contatto in movimento. La vite che fissa il contatto può essere ruotata, oppure la posizione dell'isolatore di supporto può essere leggermente spostata per eliminare l'urto laterale; Quando le tre fasi sono diverse, può essere superato regolando le viti alle due estremità dell'isolatore del tirante per modificarne la lunghezza effettiva.

La pressione di contatto tra i contatti può essere ottenuta regolando la molla di bloccaggio e il grado di bloccaggio può essere controllato dal righello tastatore.

Il contatto tra il generale può essere rivestito con vaselina per ridurre la resistenza all'attrito, prolungare la durata, ma anche per prevenire l'ossidazione del contatto.

Quando l'interruttore di isolamento è in posizione off, l'angolo o la distanza tra i contatti non soddisfa i requisiti, deve essere regolato tirando l'isolatore dell'asta

Sezionatore di terra elettrico da interno Timetric Condizioni ambientali

1. Altitudine: non più di 1000 m;

2. Temperatura aria ambiente: -30 +40;

3. Umidità relativa dell'ambiente circostante: la media giornaliera non è superiore al 95%;

4. La media mensile non supera il 90%. L'intensità del terremoto non è superiore a 8 magnitudo;

5. Luogo sicuro: nessun incendio, inquinamento infiammabile, esplosivo, grave, corrosione chimica e luogo di vibrazione violenta.

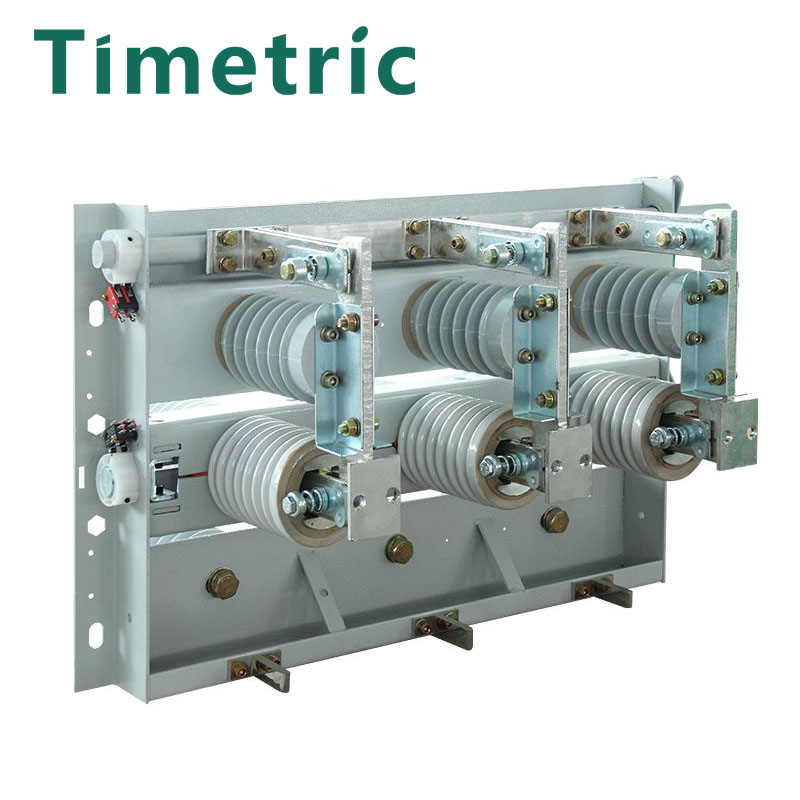

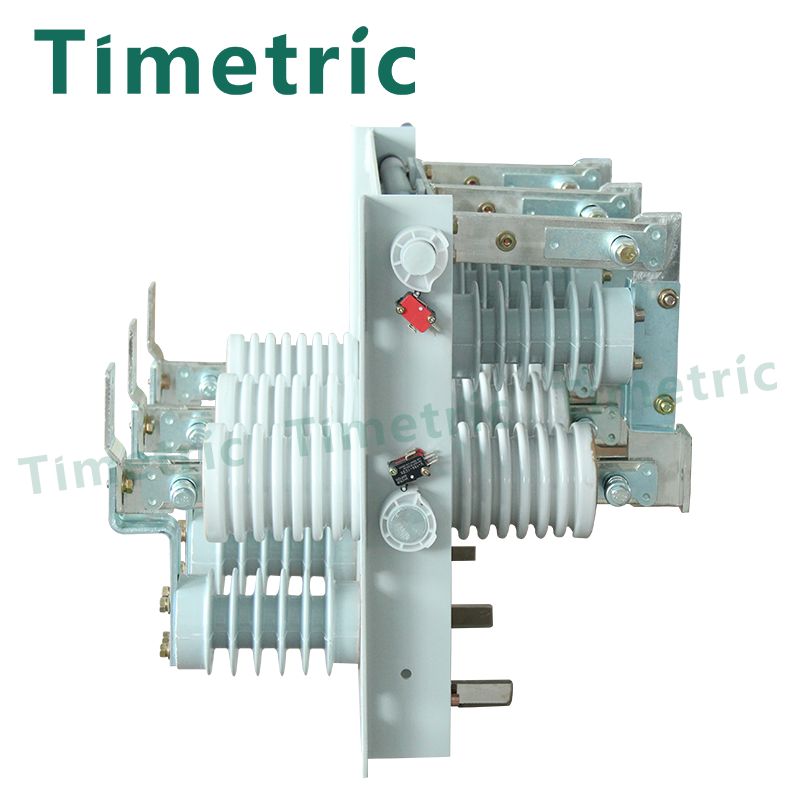

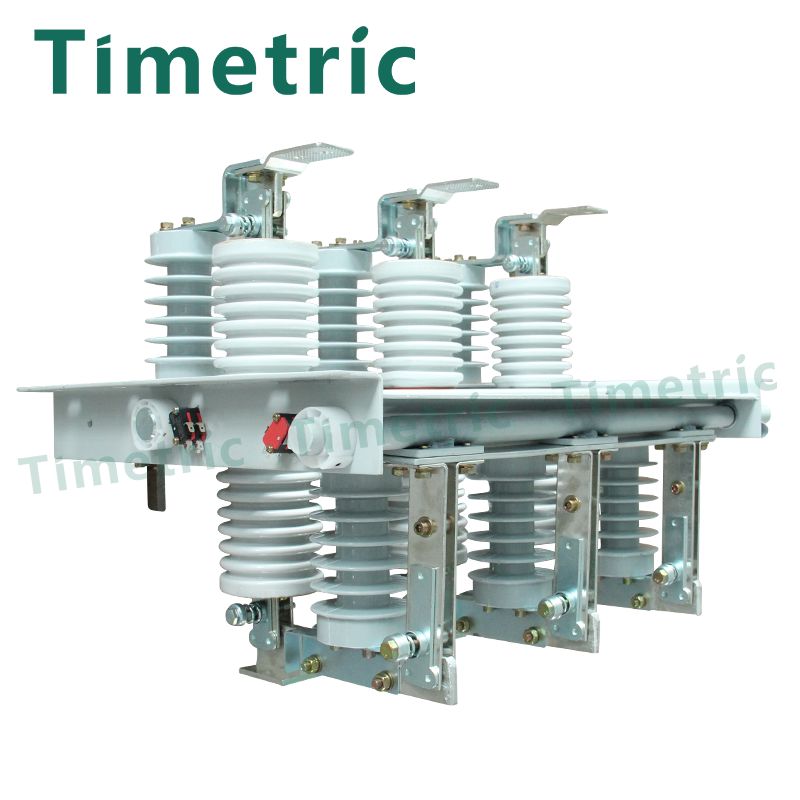

Dettagli del sezionatore di terra elettrico per interni Timetric
