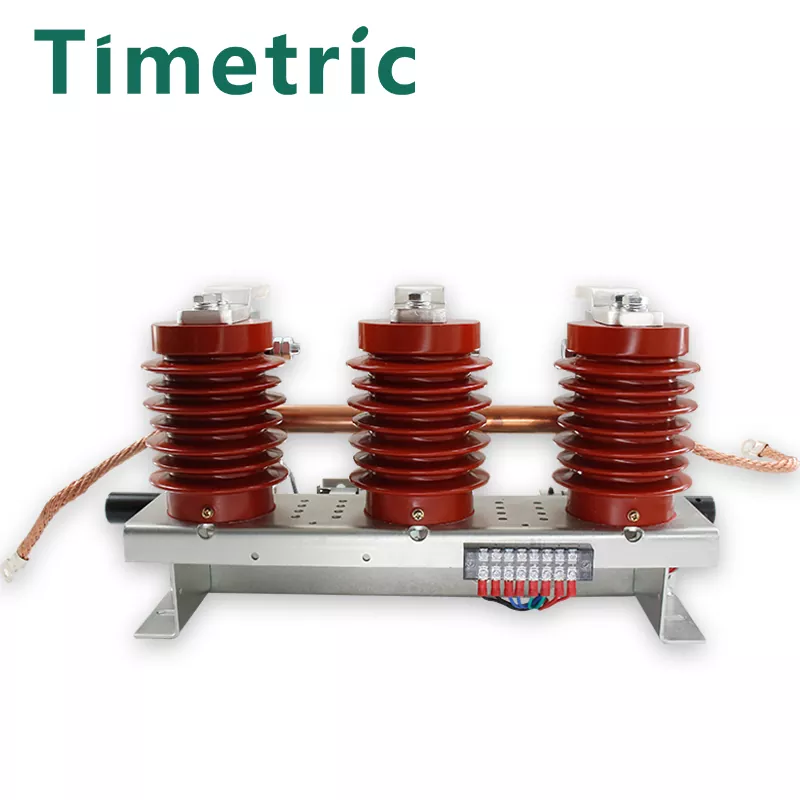

JN15-12KV Interruttore di messa a terra di fase da 150 mm per interni

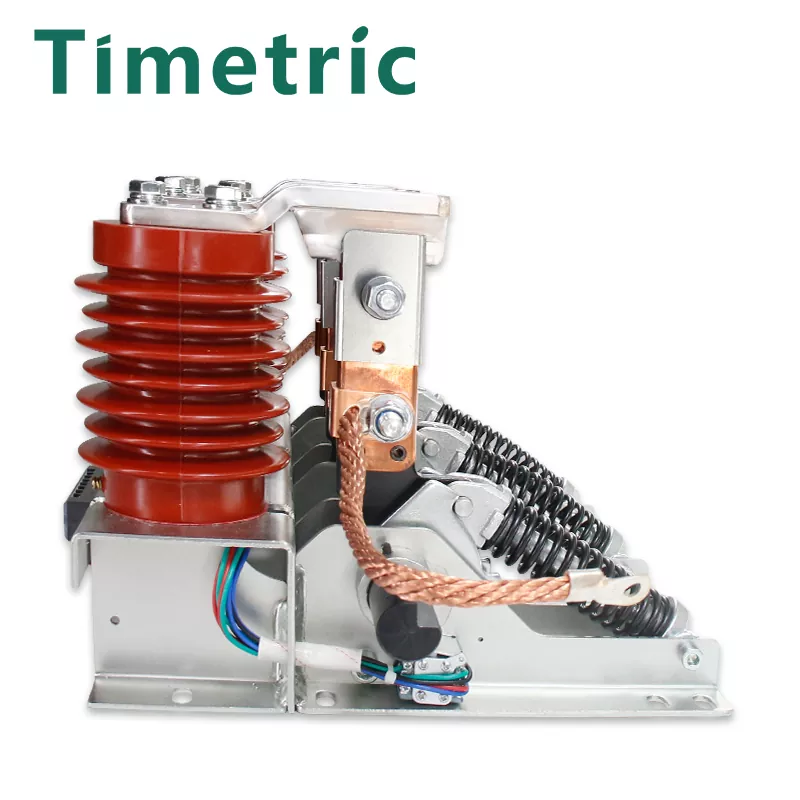

L'interruttore di messa a terra di fase da 150 mm di JN15-12KV da 150 mm prodotto dall'elettrico temporale è costituito da una staffa, un gruppo di coltelli a terra, un contatto statico e un sensore. La staffa è saldata da sottili piastre in acciaio. Il suo principio operativo è che il meccanismo operativo spinge l'albero principale a ruotare, utilizzando l'energia immagazzinata nella molla di compressione per ottenere rapide operazioni di apertura e chiusura. Al momento della chiusura, il coltello a terra e il contatto statico vengono contattati in modo affidabile tramite la molla. Il prodotto presenta una struttura compatta, un funzionamento leggero, flessibile, una facile installazione e una forte stabilità termica dinamica. La sua velocità di apertura e chiusura non è influenzata dalla velocità di funzionamento manuale. Quando il meccanismo operativo chiude l'interruttore di terra, la coppia che agisce mentre l'albero principale supera la coppia di resistenza, spingendo il braccio della manovella a ruotare nella direzione di chiusura. Ciò fa sì che la leva operativa sul coltello a terra di passi il punto morto della molla di compressione, rilascia l'energia e chiudendo rapidamente l'interruttore di terra. Il coltello a terra dell'assemblaggio del coltello a terra viene contattato saldamente e in modo affidabile con la flangia del contatto statico attraverso la molla di compressione. Durante l'operazione di apertura, la coppia applicata fa sì che l'albero principale superasse la coppia principale e la forza della molla, spingendo il braccio della manovella a ruotare nella direzione di apertura. Ciò fa passare la molla di compressione del coltello a terra che attraversa il punto morto, completando il processo di accumulo di energia e preparando per la chiusura successiva. L'interruttore di terra e la velocità di chiusura sono indipendenti dalla velocità operativa dell'operatore.

Parametri tecnici principali

Note d'ordine: indicare le specifiche del prodotto, la distanza centrale tra i poli, se il dispositivo di visualizzazione elettrico (tipo di visualizzazione del tipo me) necessario o non si prega di notare la lunghezza del collegamento soft quando si ordina (normale L = 250 mm). Consultare con noi se hai una richiesta speciale.

Diagramma del circuito

Ambiente di lavoro ：

JN15-12KV Interruttore di messa a terra per spaziatura di fase da 150 mm: idoneità ambientale e requisiti

UN. Altitudine non superiore a 1000 metri.

B. Temperatura ambiente non superiore a +40 ° C e non scende sotto -10 ° C.

C. L'umidità relativa media giornaliera non superiore al 95%, la media mensile non superiore al 90%.

D. Intensità del terremoto non superiore a 8.

2. Non adatto alle seguenti posizioni:

UN. Posizione di installazione esposta a gas, vapori, precipitazioni chimiche, fumo, polvere, sporcizia o sostanze esplosive e corrosive che potrebbero influenzare seriamente l'isolamento e la conducibilità dell'interruttore di messa a terra.

B. Posizione dell'installazione soggetta a vibrazioni frequenti e gravi.

Vantaggi dell'interruttore di alimentazione di fase da 150 mm di JN15-12KV da 150 mine

Vantaggi chiave di JN15-12KV Interruttore di terra per spaziatura di fase da 150 mm ：

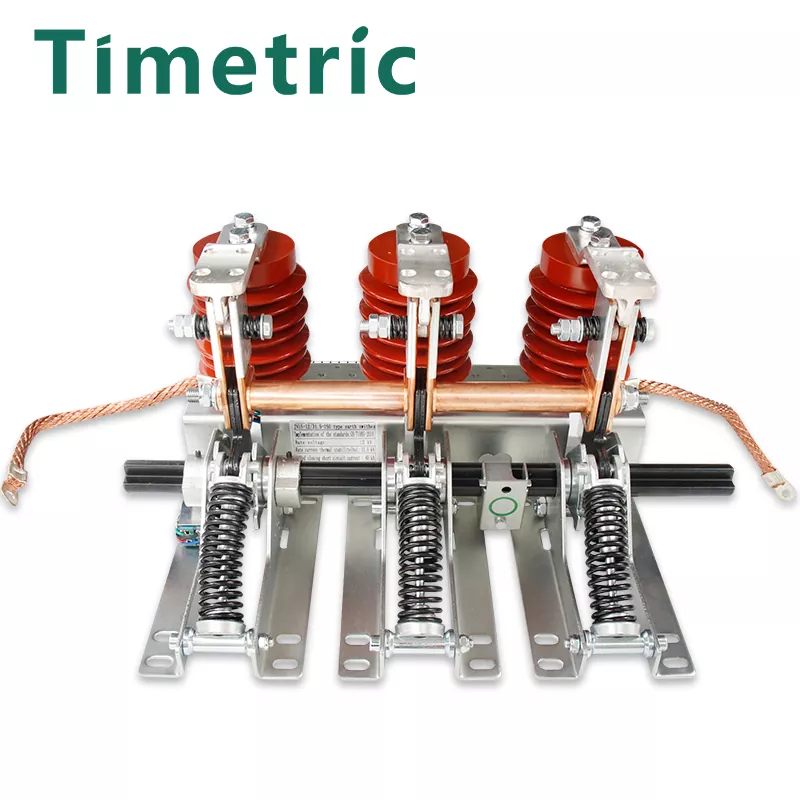

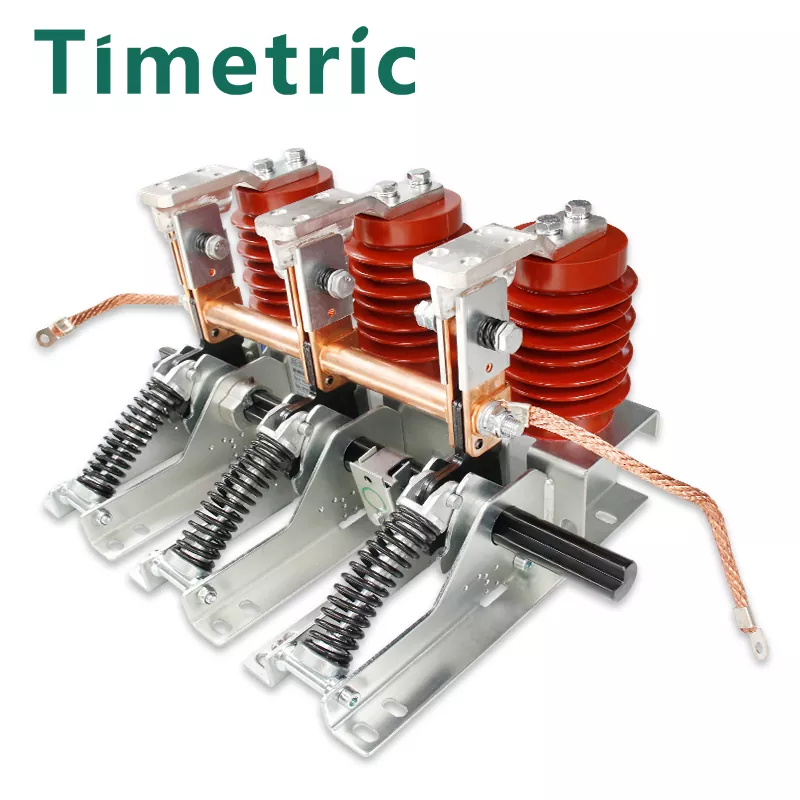

Il prodotto adotta un design modulare, comprendente componenti di base come il telaio, il connettore flessibile, il post isolante, il contatto statico e la lama di contatto in movimento. La chiusura e l'apertura rapidi si ottengono attraverso un pannello operativo e molle di accumulo di energia. Compatto e leggero, offre un'eccellente stabilità termica dinamica ed è facile da installare e commissionare. Sono disponibili dispositivi di visualizzazione in diretta opzionali e switch ausiliari per adattarsi a diverse condizioni operative.

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: disconnettere il modello di switch, la tensione, la corrente, l'ambiente di utilizzo, ecc.

Qual è il tuo tempo di consegna più veloce?

Di solito accetteremo l'inchiesta del cliente, comunicheremo e confermeremo i parametri specifici del disconnettore. Il tempo di produzione effettivo è determinato in base alla quantità di acquisto.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
