Interruttore LW30-72.5 SF6

Articolo: LW30-72.5 Interruttore SF6

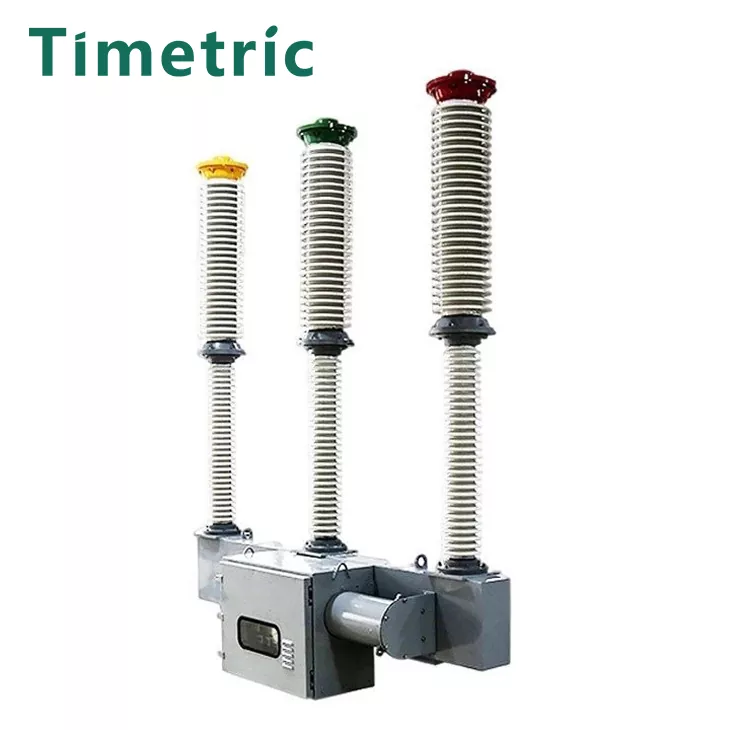

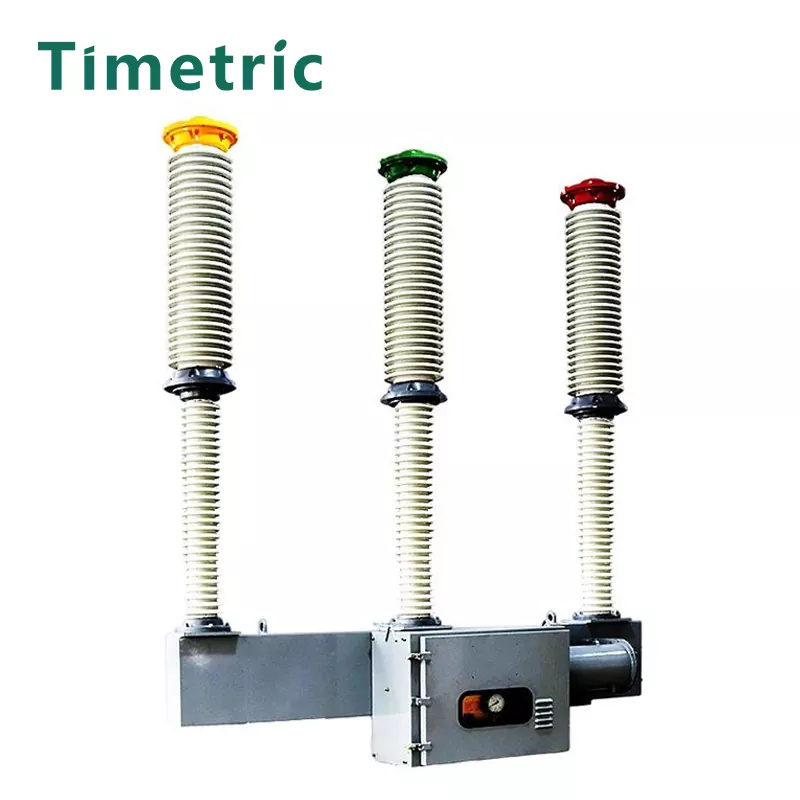

Thelw30-72.5 SF6 Interruttore presenta la camera di estinzione di aselgie. Ogni polo dell'interruttore ha una struttura a frattura singola, e insieme, i tre poli sono assemblati su un singolo telaio. Questi poli sono meccanicamente collegati e gestiti dal meccanismo Aspring.

I componenti chiave includono:

· Manica di porcellana interruzione che interruzione nella parte superiore.

· Manica di porcellana del pillar e cornice nel mezzo.

· La scatola del meccanismo è situato in posizione centrale nella parte inferiore del telaio, contenente il meccanismo operativo e le parti di controllo elettrico.

· L'asta del meccanismo si collega al braccio di Thecrank.

· Il controller di densità del gas ASF6 è montato nella parte anteriore del telaio.

· Il telaio è supportato ad entrambe le estremità bypillars.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: LW30-72.5 Interruttore SF6

L'interruttore SF6 LW30-72.5 è progettato per funzionare in modo affidabile nelle seguenti condizioni ambientali:

Temperatura ambiente:

1. Alto: + 40 ° 100

2. Basso: -30 ° 100

Altitudine:

1. ≤ 2000 metri sul livello del mare

2. Per installazioni al di sopra di questa altitudine, sono richieste regolazioni al livello di isolamento nominale.

Condizioni di umidità:

1. Umidità relativa media giornaliera: ≤ 95%

2. Umidità relativa media mensile: ≤ 90%

Resistenza sismica:

1. Può resistere ai terremoti con un'intensità massima di 8 gradi.

Pressione del vento:

1. Velocità del vento massima: 34 m/s (equivalente a 700 pa).

Livello di inquinamento:

1. Adatto per l'installazione in aree con un livello di contaminazione della classe III o inferiore.

Altri requisiti:

1. libero da gas infiammabili, esplosivi o corrosivi nell'aria circostante.

2. Il sito di installazione non deve essere soggetto a vibrazioni frequenti e gravi.

Possibili cause di guasto del circuito elettrico

Articolo: LW30-72.5 Interruttore SF6

SF6 Deplezione del gas:

1. La perdita di gas SF6 a causa di perdite o riempimento insufficiente può portare a scarse prestazioni di estinzione e isolamento.

Fallimento dell'interruzione dell'arco:

1. Estinzione per arco insufficiente a causa di un interruzione malfunzionante o di un funzionamento improprio del sistema di rimozione dell'arco.

Guasto del collegamento meccanico:

1. Il guasto meccanico nel meccanismo della molla o nei componenti del collegamento può impedire il corretto funzionamento di apertura/chiusura.

Contaminazione o corrosione:

1. Presenza di umidità o contaminanti nel gas SF6 o sui componenti interni può degradare le prestazioni e le proprietà dell'isolamento.

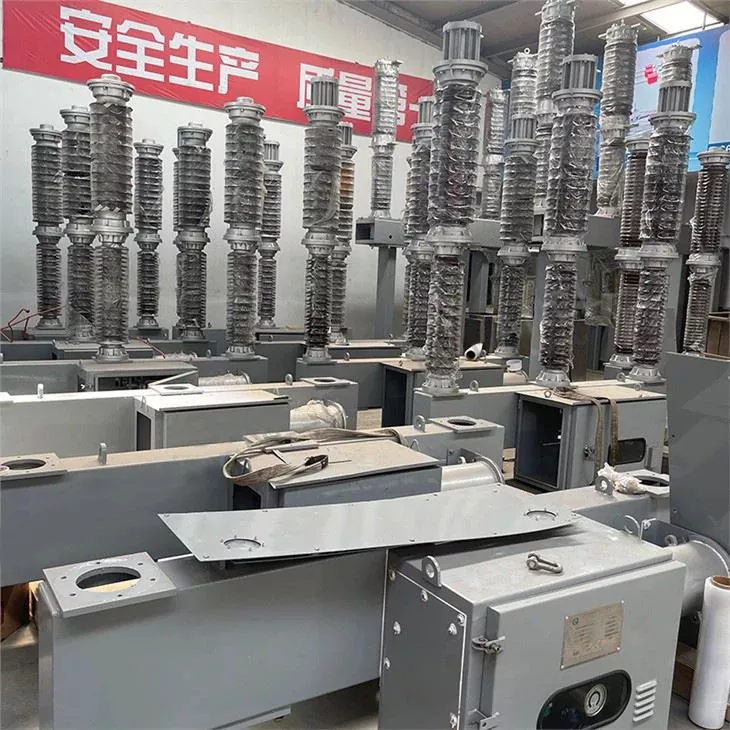

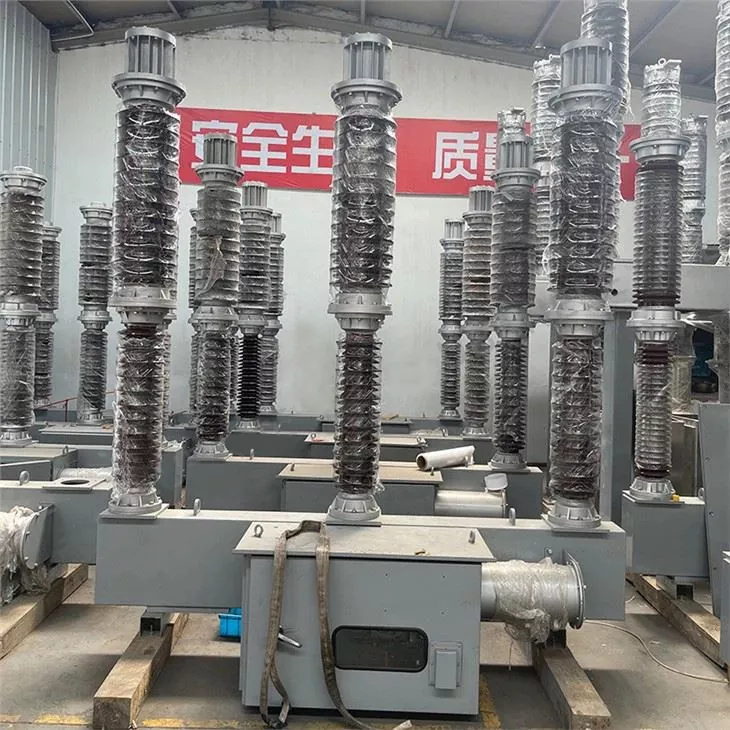

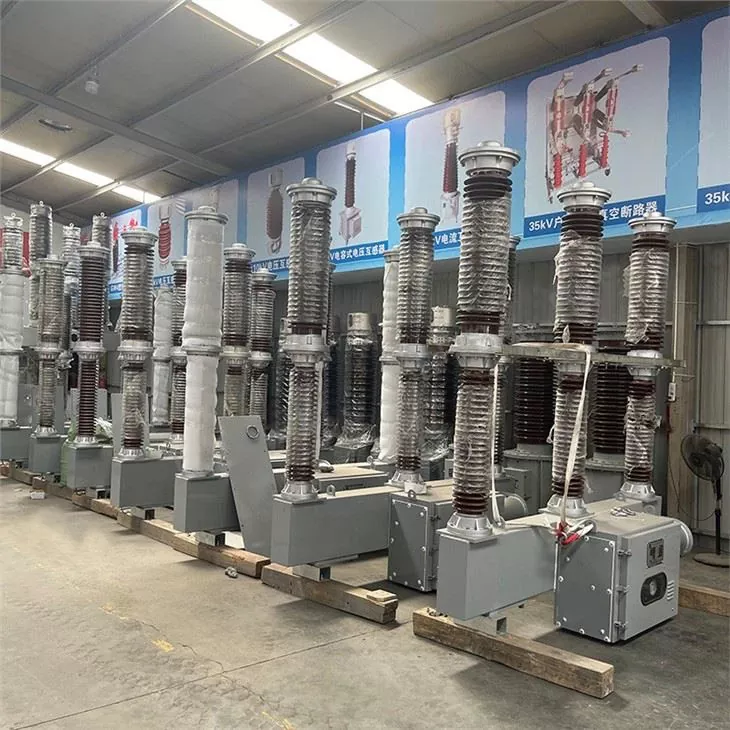

Prodotto vero scatto

FAQ

Articolo: LW30-72.5 Interruttore SF6

· Q: Qual è la tensione nominale dell'interruttore LW30-72.5 SF6?
A: La tensione nominale è di 72,5 kV.

· · Q: Qual è l'applicazione principale dell'interruttore LW30-72.5 SF6?
A: È utilizzato principalmente per proteggere le linee di trasmissione e di distribuzione nelle reti elettriche e può anche essere utilizzato per la commutazione dei condensatori.

· · Q: Che tipo di mezzo di interruzione utilizza l'uso dell'interruttore LW30-72.5 SF6?
A: Usa gas SF6 (esafluoruro di zolfo) come mezzo di interruzione e isolamento.

· · Q: In che modo l'interruttore LW30-72.5 SF6 Interruttore di interruttori?
A: Utilizza il principio di estinzione dell'arco di auto-energia, in cui il gas SF6 raffredda rapidamente l'arco e recupera la resistenza dielettrica dopo l'interruzione.
