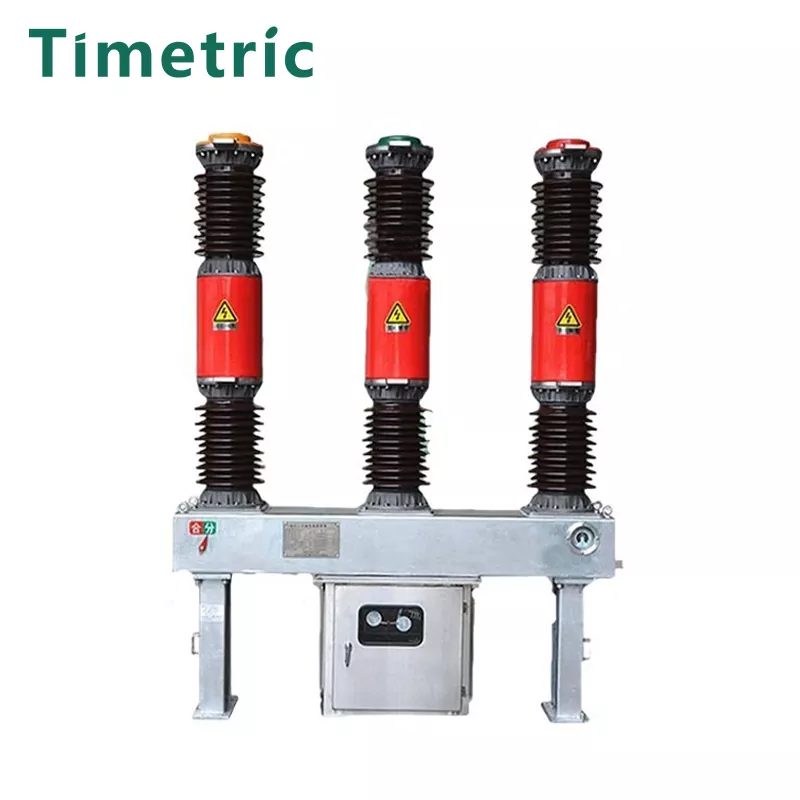

Interruttore LW36-40.5 SF6

Articolo: LW36-40.5 Interruttore SF6

L'interruttore SF6 Thelw36-40.5 è un attrezzatura elettrica ad alta tensione esterna a tre fasi da 50Hz progettata per il controllo e la protezione dei sistemi di trasmissione e distribuzione di potenza di 40.5kV. È adatto per applicazioni tra cui:

· Interruttori di tiraggio.

· Banche di commutazione dei condensatori.

· Misurazione e protezione con trasformatori di corrente attaccabili.

Caratteristiche chiave:

Conformità agli standard: soddisfa lo standard nazionale Standardgb1984-1989 ("interruttore ad alta tensione AC") e la Commissione elettrotecnica internazionale StandardieC60056: 1987 ("Interruttore AC ad alta tensione").

Eccellente performance di rottura:

o Usi la camera di estinzione ad arco di gas compresso per tempra ad arco rapido.

o breve tempo di arcing per una protezione migliorata.

o in grado di rompere 25 KA 20 volte in tensione nominale senza degrado delle prestazioni.

Bassa manutenzione:

o Non è necessario manutenzione orreplacement del gas SF6 durante la sua durata di servizio.

o Offre una vita elettrica con un intervento minimo.

Isolamento affidabile:

O È possibile resistere a 40,5 kV per 10 minuti a pressione di calibro zero, garantendo robuste prestazioni di isolamento.

Alta affidabilità meccanica:

o Progettato funzionamento perfrequenti, con capacità di chiusura.

o Può correre in modo sicuro e vicino alle correnti bancarie fino a 400 amps senza riesenti.

o in grado di cambiare in modo sicuro linee lunghe (fino a 25-50 km) senza problemi come l'arco o il burnout.

Design compatto e semplice:

o Dimensione compatta con struttura asimpo.

o lunghi periodi di funzionamento senza manutenzione, garantendo tempi di inattività e costi ridotti.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: LW36-40.5 Interruttore SF6

Ambiente di lavoro di LW36-40.5 Interruttore SF6:

Intervallo di temperatura ambiente:

Min: -30 ° C.

Max: +40 ° C.

(Per condizioni speciali, può essere personalizzato per intervalli di temperatura più elevati o più bassi.)

Altitudine:

Può essere utilizzato fino a 1.000 metri sul livello del mare.

Per le altitudini superiori a 1.000 metri, potrebbero essere necessari aggiustamenti per garantire prestazioni adeguate.

Umidità:

L'umidità relativa non deve superare il 95%(non condensante).

Livello di inquinamento:

Adatto per ambienti con livelli di inquinamento moderati (grado di topolluzione III secondo gli standard IEC).

Resistenza sismica:

Progettato per resistere all'intensità di misura fino a 8 gradi sulla scala Richter.

Resistenza al vento:

Può resistere a velocità del vento fino a 160 km/h, rendendolo adatto per installazioni esterne in aree soggette a venti forti.

Possibili cause di guasto del circuito elettrico

Articolo: LW36-40.5 Interruttore SF6

Possibili cause di guasto del circuito elettrico:

Pressione del gas SF6 insufficiente:

La bassa pressione del gas SF6 può compromettere la capacità di estinguere arco dell'interruttore, portando a non interrompere correttamente i guasti. Sono necessari controlli di pressione del gas regolari per un funzionamento affidabile.

Contaminazione del gas SF6:

I contaminanti (ad es. Umidità, aria o particolati) nel gas SF6 possono degradare le sue proprietà dielettriche e l'efficacia che si inganna l'arco, con conseguente funzionamento difettoso.

Impostazioni meccaniche:

L'usura dei componenti interni (ad es. Contatti, molle, meccanismi di oroperazione) può portare a malfunzionamento, come la mancata chiusura o l'apertura dell'interruttore quando necessario.

Condizioni overcrent o corto circuito:

Se l'interruttore è sottoposto a condizioni di circuito di Orshort al di là della sua capacità nominale, potrebbe non interrompere efficacemente la corrente di guasto, portando potenzialmente a danni al sistema.

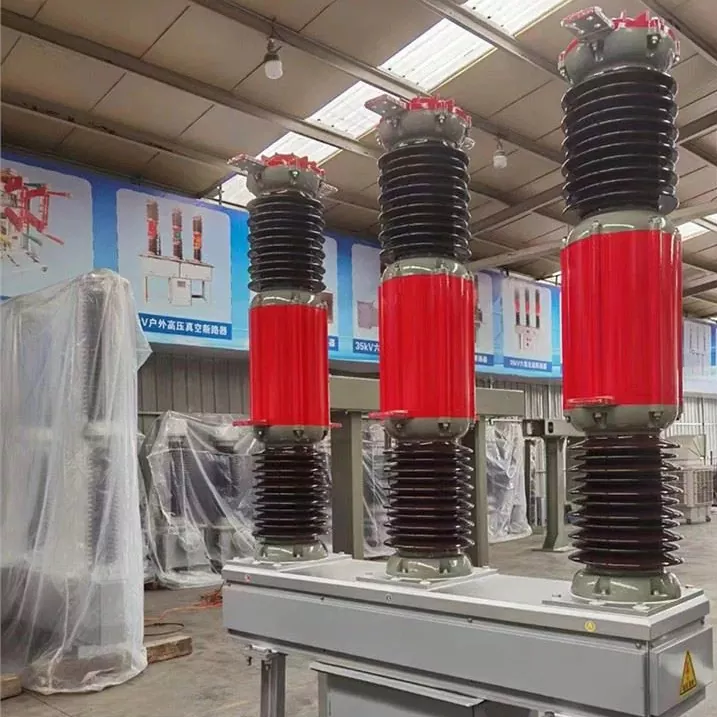

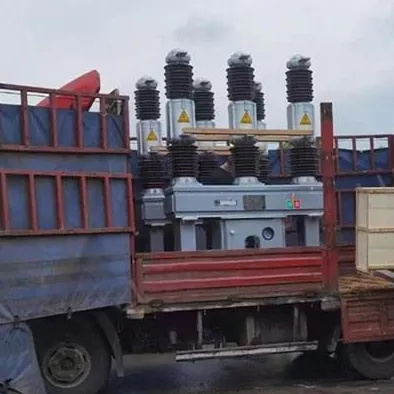

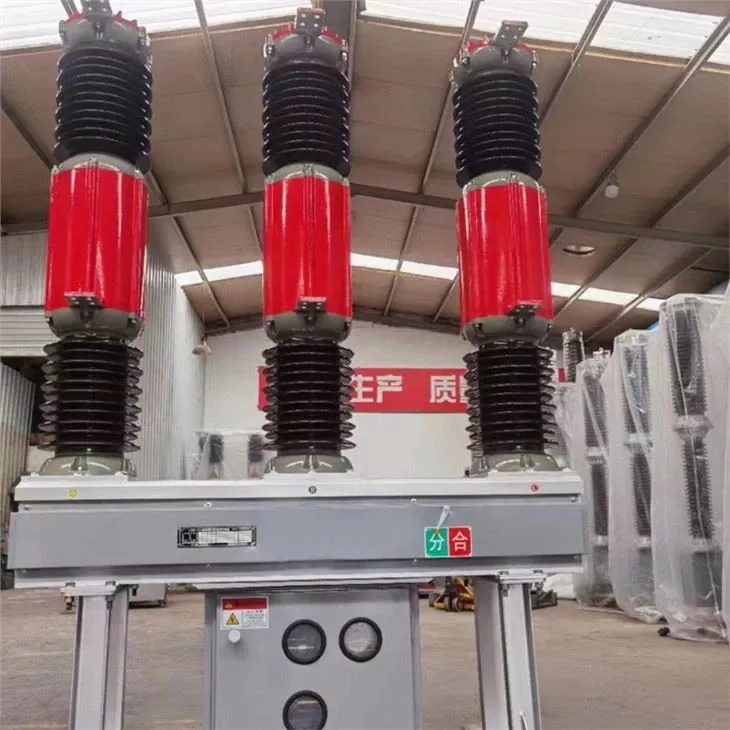

Prodotto vero scatto

FAQ

Articolo: LW36-40.5 Interruttore SF6

1. Qual è la tensione nominale dell'interruttore LW36-40.5 SF6?

· L'interruttore SF6 LW36-40.5 è progettato per una tensione aerata di 40,5 kV, adatto a sistemi di trasmissione e distribuzione di potenza di 35 kV.

2.le tipo di gas utilizza LW36-40.5 per estinguere?

· L'interruttore USESSF6 (Holphur Hexafluoride), noto per le sue eccellenti proprietà dielettriche e che estinguono l'arco, garantendo un funzionamento affidabile anche in condizioni di guasto elevate.

3. Qual è la durata meccanica dell'interruttore LW36-40.5 SF6?

· La durata meccanica dell'interruttore SF6 LW36-40.5 è progettata per superare le operazioni di 3.000 anni, rendendolo adatto a frequenti commutazioni in ambienti impegnativi.

4.P può essere utilizzato l'interruttore LW36-40.5 SF6 per la commutazione della banca dei condensatori?

· Sì, la LW36-40.5 può essere utilizzata per le banche dei condensatori per l'assunzione ed è in grado di passare al sicuro a 400 amp di corrente senza riesenti.
