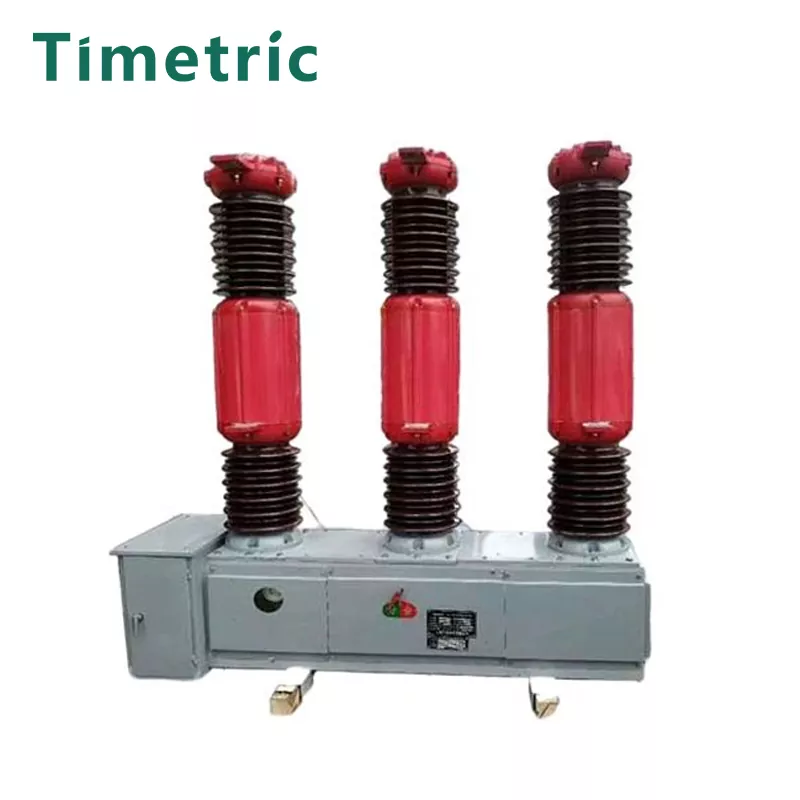

Interruttore LW8A-40.5 SF6

Articolo: LW8A-40.5 Interruttore SF6
Buone prestazioni di estinzione ad arco: garantisce un'interruzione affidabile delle correnti elettriche.
Struttura semplice e dimensioni compatte: facilita una facile installazione e un uso efficiente dello spazio.
Buone prestazioni di apertura, funzionamento equilibrato: migliora l'affidabilità operativa e la sicurezza.
Interruttore di interruttore sigillato con piccolo funzionamento rumore: fornisce un funzionamento silenzioso e impedisce la contaminazione esterna
. Lo basso carico di lavoro di ispezione e manutenzione: riduce i costi operativi e migliora l'efficienza.

Invia richiesta

Descrizione del prodotto

Articolo: LW8A-40.5 Interruttore SF6

· Medium di estinzione dell'isolamento e dell'arco: utilizza gas esafluoruro di zolfo (SF6) per un'eccellente isolamento e prestazioni di estinzione.

· Struttura: presenta una progettazione singola a singola frattura per ciascun palo, garantendo un funzionamento compatto ed efficiente.

· Principio di estinzione per l'arco: opera sul principio di estinzione per l'arco di sé per prestazioni affidabili.

· Attuatore: dotato di una struttura dell'attuatore a molla CT14 che consente il collegamento meccanico trifase per il funzionamento sincronizzato.

· Conformità: MeetsGB1984 ANDIEC62271-100 Standard internazionali, garantendo sicurezza e affidabilità.

Descrizione del modello

Parametri tecnici principali

NO.	ltem		Unità	Dati
1	Valutato	Vlage	kv	40.5
	Isolamento valutato livello	Lightning Impact Rested Tenuage (valore intero di cresta)	kv	185
		Tensione di resistenza della frequenza di alimentazione (imin)	kv	95
2	Corrente nominale		A	1600 2000
3	Vita meccanica		Fime	3000
4	Pressione valutata della pressione di lgauge di gas esafluoruro di zolfo a 20 ℃)		MPA	0.50
5	Pressione di allarme/pressione funzionale minima (pressione di calibro a 20 ℃)		MPA	0,47/0,45
6 7	Corrente di commutazione a corto circuito classificato		IL	25 63	31.5
	Corrente di chiusura del corto circuito classificato (picco)		IL		80
8	Restringa a breve termine di breve durata (corrente stabile termica)		IL	25	31.5
9	Restringa a breve termine della corrente (corrente stabl termica)		IL	60	80
10	Corrente swilching di cortocircuiti classificati		IL	63	8
11	Il numero cumulativo di tempi di commutazione in commutazione a corto circuil nominale		Volte	15	10
12	Durata del corto circuito nominale		S	4
13	Time di chiusura LAT Voltagel operativo			≤0.1
14	Tempo di commutazione (a tensione operativa nominale)		S	≤0,06
15	Classificato Orer dell'operazione			C-0.3S-CO-180S-CO
16	Apertura e chiusura della banca del condensatore monomiale		A	400
17	In perdita		% anni	≤1
18	Contenuto d'acqua di zolfo esafluoruro GOS (v/v)			≤150x10-9
19	Meccanismo operativo a molla CT14 con tensione operativa nominale
	Bobina di chiusura, tensione della bobina di apertura		V	Trasmissione: 220 380 IDC): 48 110 220
	Tensione del motore di accumulo di energia		V	IAC): 220 380 (DC): 110 220
20	Peso di gas esafluoruro di zolfo		KG	8
21	Peso dell'interruttore di circuil [che indica il meccanismo operativo		KG	1400

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: LW8A-40.5 Interruttore SF6

· Temperatura ambiente:

· Alto: + 40 ° 100

· Minimo: -30 ° 100

· Altitudine:

· ≤2000 m (per installazioni al di sopra di questa altitudine, sono richieste regolazioni del livello di isolamento).

· Pressione del vento:

· Non superiore a 700Pa (equivalente alle velocità del vento di circa 34 m/s).

· Resistenza sismica:

· Restringe l'intensità del terremoto fino a 8 gradi.

· Livello di inquinamento:

· Adatto ai livelli di contaminazione della classe I.

· Differenza di temperatura giornaliera massima:

· Non dovrebbe superare i 25 ° C.

· Installazione:

· Adatto per configurazioni montate su entrambe le configurazioni montate su middle.

Possibili cause di guasto del circuito elettrico

Articolo: LW8A-40.5 Interruttore SF6

· Efficiente estinzione ad arco:

· Utilizza il gas SF6 per la soppressione e l'isolamento dell'arco superiore.

· Struttura a singolo poli:

· Presenta un design singolo a frattura singola per ciascun palo.

· Principio di auto-energia:

· Funziona in base al meccanismo di estinzione dell'arco di auto-energia, garantendo un funzionamento affidabile in condizioni di guasto elevate.

· Meccanismo operativo a molla:

· Dotato di un attuatore a molla CT14 per un legame meccanico robusto e preciso in tre fasi.

· Conformità:

· Conformati agli standard internazionali GB1984 AndieC62271-100, garantendo qualità e sicurezza.

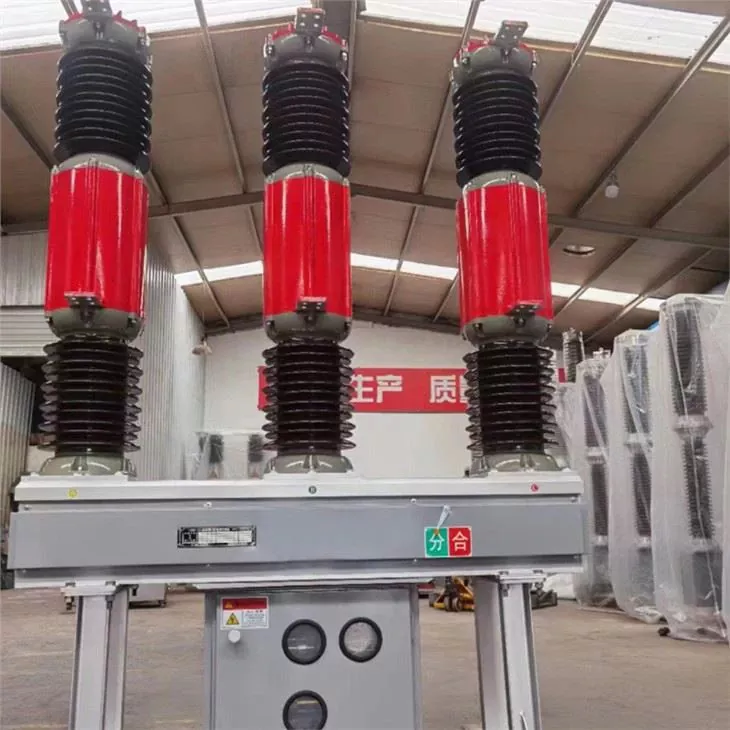

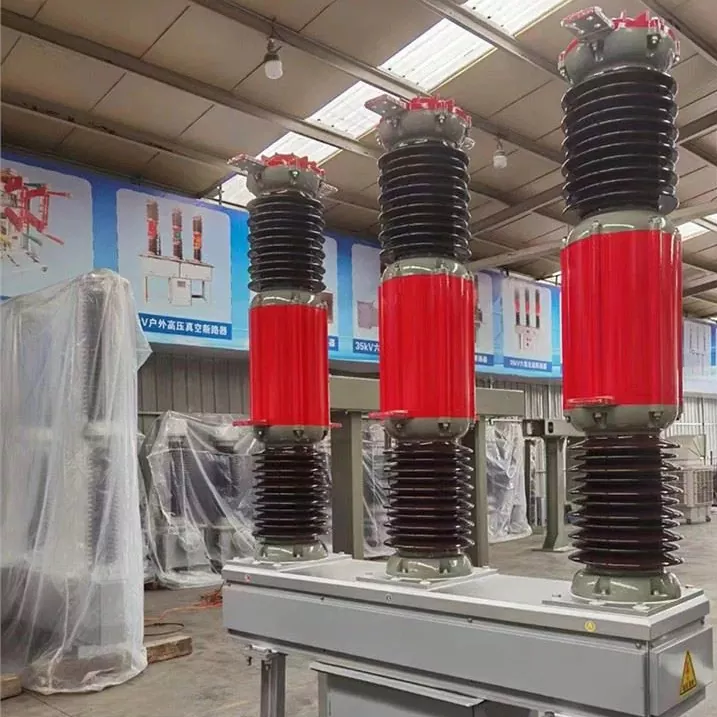

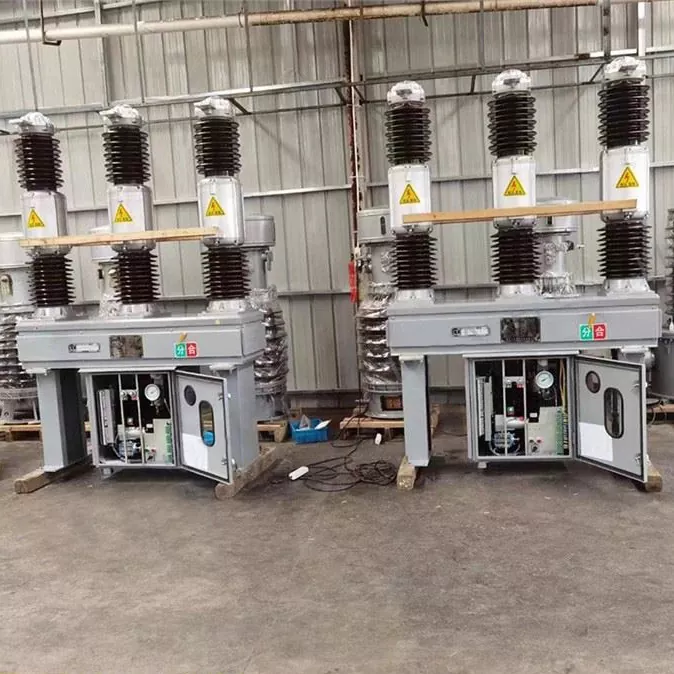

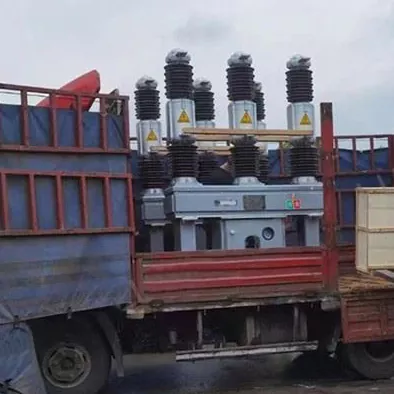

Prodotto vero scatto

FAQ

Articolo: LW8A-40.5 Interruttore SF6

D1: Qual è la tensione nominale dell'interruttore LW8A-40.5 SF6?
A1: la tensione nominale è di 40,5 kV.

D2: Qual è il mezzo di interruzione usato in questo interruttore?
A2: Usa gas esafluoruro di zolfo (SF6) sia come mezzo di estinzione dell'isolamento che di arco.

Q3: come viene azionato l'interruttore?
A3: l'interruttore è dotato di un attuatore a molla CT14, consentendo il collegamento meccanico di tre fasi per il funzionamento sincrono.

Q4: LW8A-40.5 è conforme agli standard internazionali?
A4: Sì, è conforme agli standard GB1984 e IEC 62271-100.
