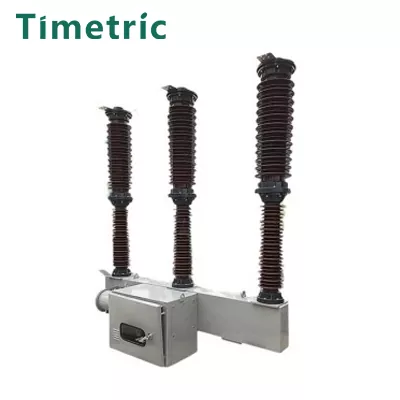

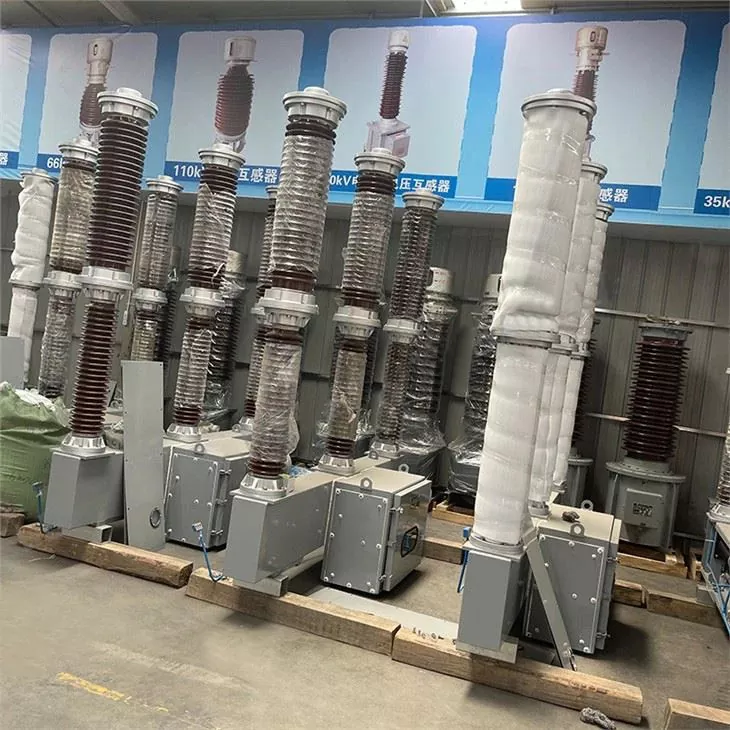

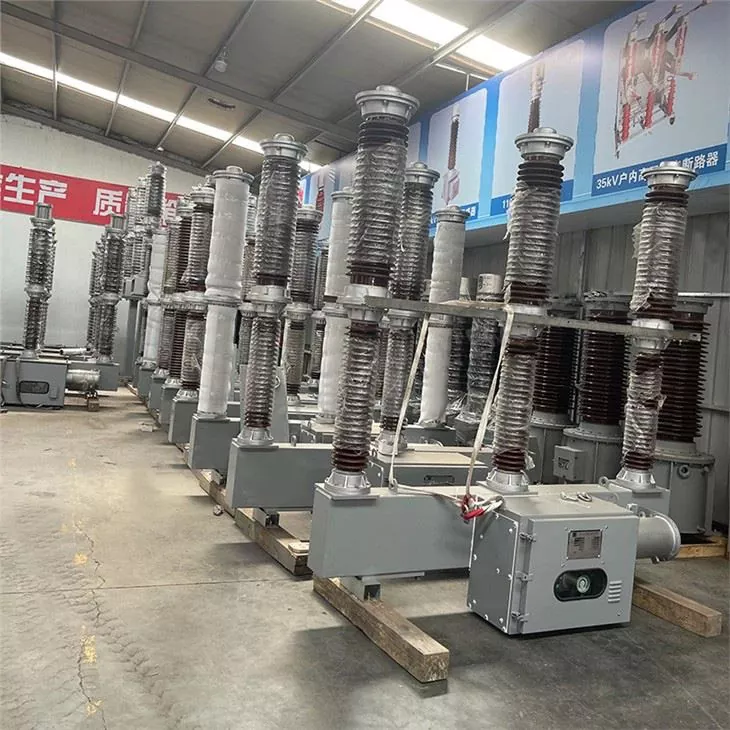

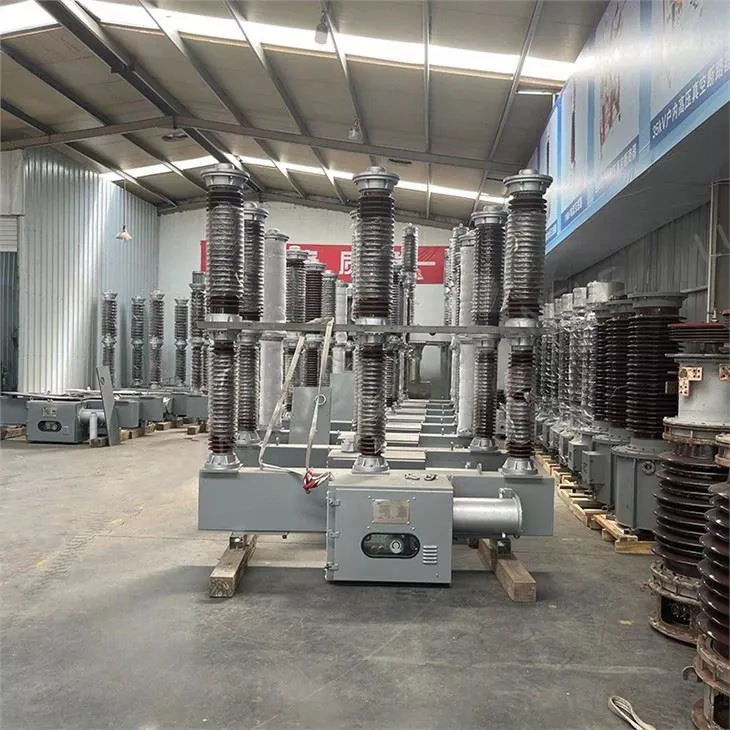

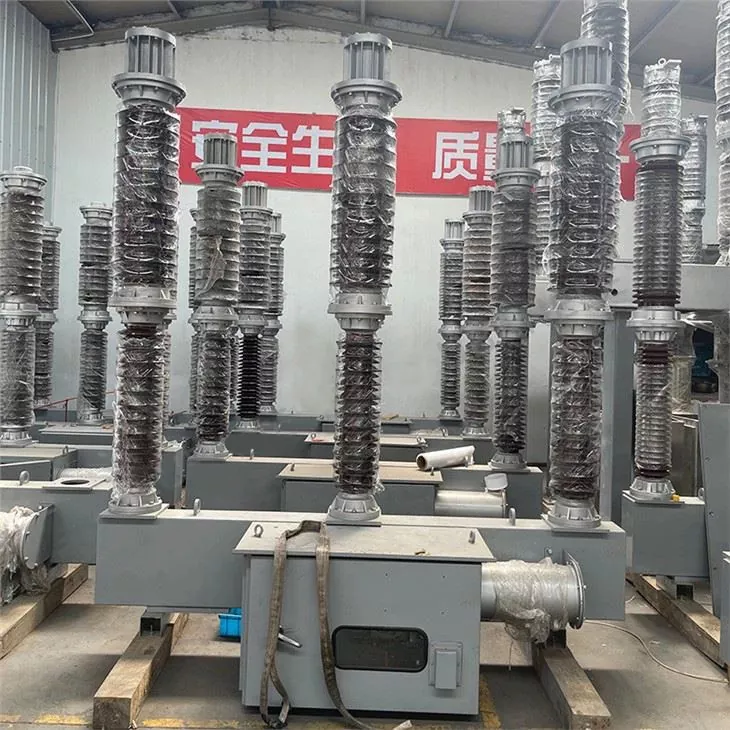

Interruttore automatico LW9-72.5 Sf6

Articolo: interruttore automatico LW9-72.5 Sf6
Eccellenti prestazioni di estinzione dell'arco:
Il gas SF6 offre eccezionali capacità di estinzione degli archi elettrici.
Design compatto e semplice:
L'interruttore presenta una struttura semplice e dimensioni compatte per una facile installazione.
Prestazioni di apertura efficaci:
Offre un funzionamento bilanciato con prestazioni di apertura affidabili.
Design sigillato a basso rumore:
La costruzione sigillata riduce al minimo il rumore operativo.
Requisiti di manutenzione ridotti:
L'interruttore ha un carico di lavoro di ispezione e manutenzione ridotto, rendendolo facile da usare.

Invia richiesta

Descrizione del prodotto

I vantaggi dell'interruttore automatico da esterno alto LW9-72.5 SF6:

Principali vantaggi:

Potente capacità di rottura

L'interruttore automatico LW9-72.5 SF6 utilizza gas ad alta pressione per estinguere rapidamente gli archi elettrici, garantendo un'interruzione rapida e sicura di correnti elevate. Previene efficacemente il rischio di riaccensione durante lo spegnimento di correnti capacitive o induttive, rendendolo affidabile per circuiti di media e alta tensione.

Di lunga durata e durevole

Questo interruttore ha una lunga durata e richiede una manutenzione meno frequente. È progettato per gestire manovre frequenti e può effettuare fino a 19 interruzioni consecutive a piena capacità (50 kA), con un potere di interruzione totale fino a 4200 kA.

2、Lunga vita elettrica

Isolamento superiore

Il gas SF6 fornisce un eccellente isolamento, consentendo al martello di funzionare in sicurezza anche ad alta pressione (0,3 MPa). Supera con facilità vari test di isolamento, offrendo un elevato livello di protezione contro i guasti elettrici.

Sigillatura affidabile e manutenzione ridotta

Il design dell'interruttore garantisce la perfetta tenuta dei compartimenti del gas, mantenendo lontana l'umidità. Ciascuna parte, compresa la camera dell'ampolla e la resistenza, è alloggiata nel proprio compartimento del gas. Ciò semplifica l'installazione e la manutenzione senza la necessità di aprire i componenti interni.

Descrizione del modello

Ambiente di lavoro:

Articolo: interruttore automatico LW9-72.5 Sf6

Condizioni di installazione e funzionamento:

Opzioni di montaggio: montaggio laterale o centrale

Intervallo di temperatura:

Limite superiore: +40°C

Limite inferiore: -30°C

Altitudine: ≤2000m

(Per altitudini superiori il livello di isolamento nominale deve essere aumentato)

Resistenza al vento:

Pressione massima del vento: 700 Pa (equivalente a una velocità del vento di 34 m/s)

Resistenza sismica:

Intensità del terremoto fino a 8 gradi

Livello di inquinamento: Classe I

Differenza di temperatura massima giornaliera: non più di 25°C

Principali parametri tecnici

Numero	Parametro	Unità	Valore
1	Tensione nominale	kV	72.5
2	Corrente nominale	A	2500/3150
3	Corrente di interruzione nominale di cortocircuito	kA	31,5/40
4	Corrente nominale di chiusura in cortocircuito (valore di picco)	kA	80
5	Corrente nominale ammissibile di breve durata	kA	31,5/40
6	Durata nominale del cortocircuito	S	4
7	Corrente nominale di tenuta di picco (picco)	kA	80
8	Corrente di interruzione del guasto di zona vicina	kA	31,5×75%
9	Corrente di interruzione sfasata nominale	kA	31,5×25%
10	primo coefficiente di polo aperto		1.5
11	Orario di apertura	S	≤0,03
12	Tempo di rottura	S	≤0,06
13	Orario di chiusura	S	≤0,15
14	tempo parziale	S	≥0,3
15	tempo unito	S	0.06
16	Peso del gas esafluoruro di zolfo caricato nell'interruttore	kg	3.5
17	Peso lordo dell'interruttore	kg	1000
18	Vita meccanica	Di second'ordine	3000

Attenzione al cablaggio secondario

Interblocco dell'interruttore

L'interblocco elettrico dell'interruttore è ottenuto tramite la conversione FK, che comprende anche un affidabile interblocco meccanico interno. Quando si apre manualmente l'interruttore, non tirare con forza il dispositivo di chiusura se fa resistenza. Allo stesso modo, se il fermo di chiusura non si muove, non tirare con forza. Controllare invece la posizione del puntatore prima di tentare di aprire o chiudere nuovamente l'interruttore.

Manometro del vuoto

I cavi del manometro a contatto elettrico sono collegati nella parte inferiore del coperchio, con il contatto normalmente aperto che esce dal manometro. L'indicatore del limite inferiore è preimpostato su 0,2 MPa (o 0,25 MPa, considerando -10°C). Quando la pressione del gas SF6 scende a 0,2 MPa, il contatto si chiude e si collega al circuito di protezione del relè. Gli utenti possono regolare il limite inferiore in base alle proprie esigenze operative, ma non deve essere inferiore a 0,2 MPa.

Anelli di funzionamento manuale

L'anello di chiusura si trova sul lato esterno della scatola, mentre l'anello di rottura è all'interno. Assicurarsi di utilizzare l'anello corretto durante il funzionamento manuale per evitare errori.

Potenza per il motore di accumulo dell'energia

Il motore di accumulo dell'energia deve essere alimentato da elettricità CA.
