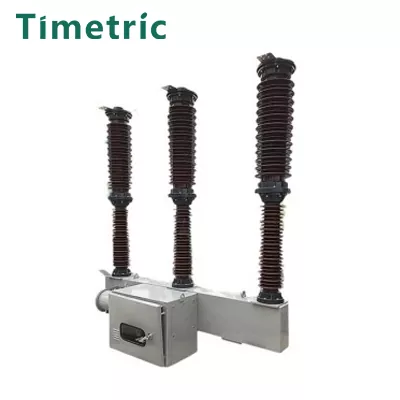

Interruttore automatico dell'esafluoruro di zolfo LW9-72.5

L'interruttore automatico dell'esafluoruro di zolfo LW9-72.5 è un dispositivo elettrico ad alta tensione CA trifase da 50 Hz per esterni. È progettato principalmente per la protezione delle linee di trasmissione e trasformazione di potenza e può fungere anche da interruttore automatico.

Caratteristiche principali:

Assemblaggio Trifase:

L'interruttore è assemblato come unità trifase su un telaio, dotato di meccanismo a molla CT15.

Opzioni di controllo:

Consente il controllo manuale delle operazioni trifase in loco, nonché il controllo remoto. Tuttavia, non supporta il funzionamento monofase.

Isolamento di alta qualità:

Utilizzando il gas esafluoruro di zolfo (SF6) come mezzo isolante, questo interruttore offre livelli di isolamento estremamente elevati. Ad una pressione di 0,3 MPa può facilmente superare diversi test di isolamento con un notevole margine di sicurezza.

Struttura semplice e prestazioni di tenuta:

L'interruttore presenta un design semplice con buone capacità di tenuta. La camera di estinzione dell'arco, il resistore e il montante formano una barriera antigas indipendente e il basso contenuto di umidità del gas SF6 migliora l'affidabilità.

Installazione e manutenzione facili:

L'interruttore automatico in esafluoruro di zolfo LW9-72.5 è progettato per una facile installazione e manutenzione, non richiedendo lo smontaggio dei componenti interni per mantenere l'ermeticità.

Descrizione del modello

Ambiente di lavoro:

Articolo: LW9-72.5 Installazione e condizioni operative dell'interruttore automatico dell'esafluoruro di zolfo

Opzioni di montaggio:

Montato lateralmente

Montato al centro

Intervallo di temperatura ambiente:

Limite superiore: +40°C

Limite inferiore: -30°C

Altitudine:

Massimo: ≤2000m

(Per altitudini superiori a 2000 m, il livello di isolamento nominale deve essere aumentato di conseguenza)

Resistenza al vento:

Pressione massima del vento: 700 Pa (equivalente a una velocità del vento di 34 m/s)

Resistenza sismica:

Intensità del terremoto: fino a 8 gradi

Livello di inquinamento:

Classe I

Massima differenza di temperatura giornaliera:

Non più di 25°C

Principali parametri tecnici

Struttura e dimensioni di montaggio

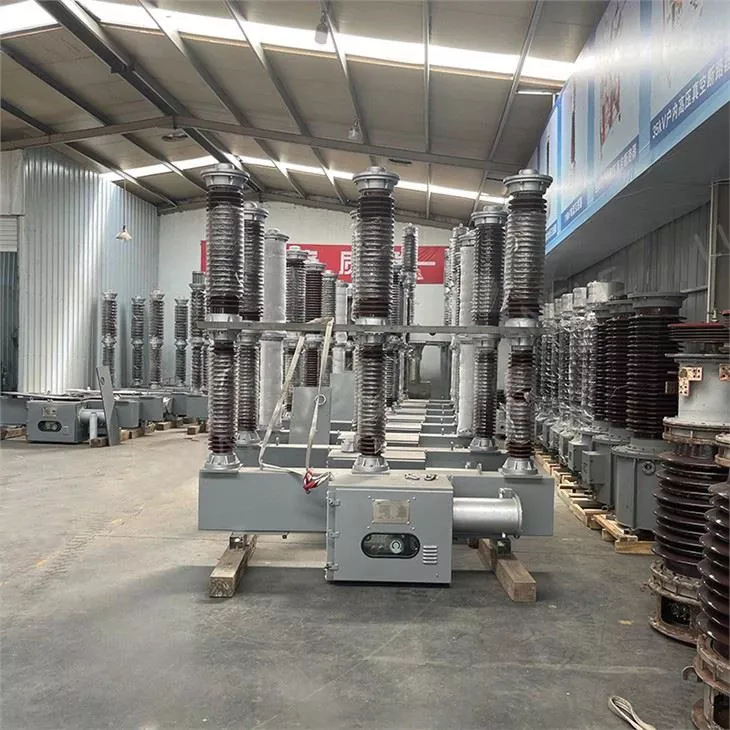

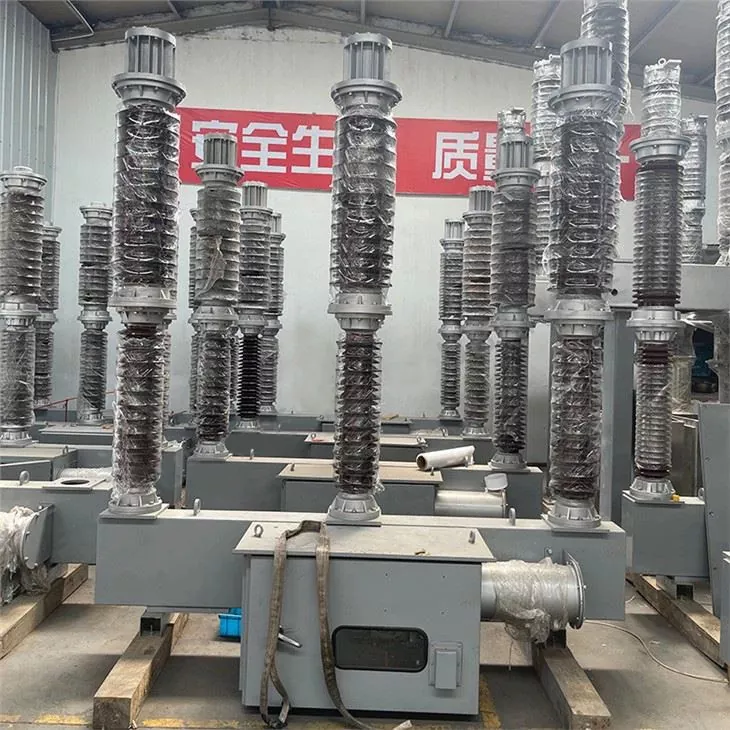

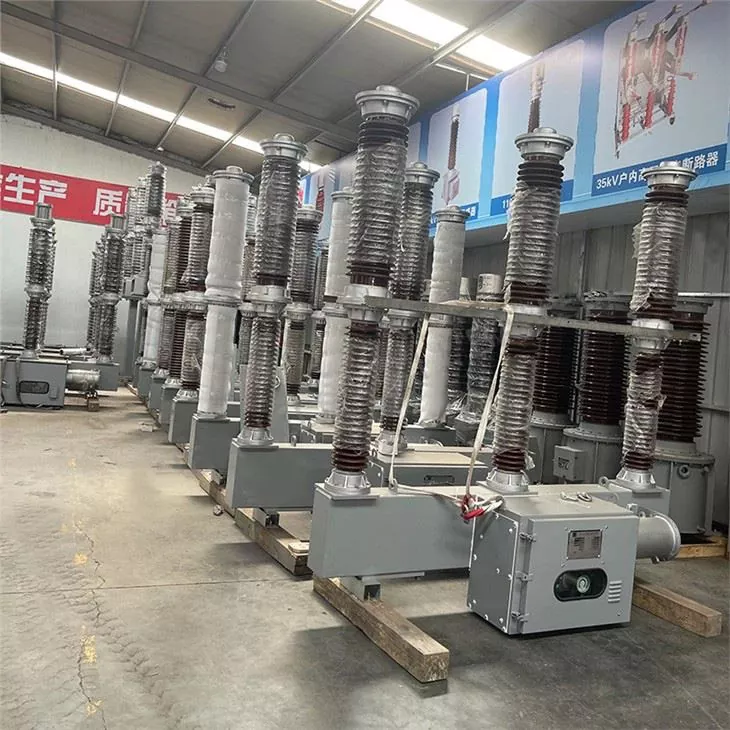

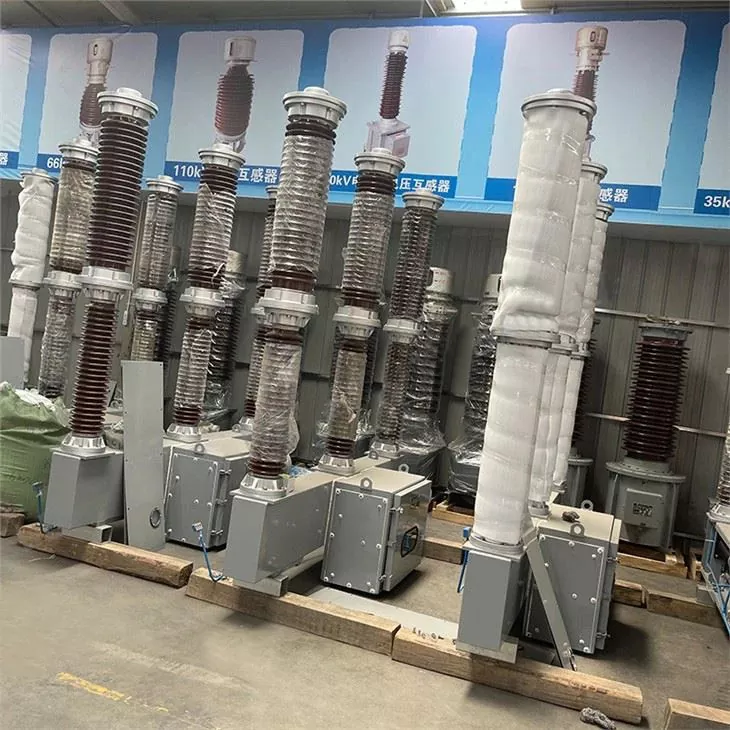

Colpo reale del prodotto

Domande frequenti

Q1: Qual è il tempo di consegna o di spedizione?

A1: Il tempo di consegna dipende dalla quantità ordinata, generalmente entro 20-30 giorni dal ricevimento del pagamento anticipato.

Q2: Qual è la tensione nominale dell'interruttore automatico in esafluoruro di zolfo LW9-72.5?

A2: La tensione nominale è 72,5 kV e 66 kV.

Q3: Come controlli la qualità?

A3: Disponiamo di un team di controllo qualità professionale che segue i principi di Total Quality Management (TQM) per garantire la qualità. Ogni passaggio è conforme agli standard e forniremo foto o video come riferimento.
