Cosa rende gli interruttori automatici in vuoto per interni la scelta preferita per i sistemi di media tensione?

All'interno di una sottostazione di media tensione, una fila di quadri rivestiti in metallo sorveglia il flusso di energia elettrica. Quando si verifica un guasto (un cortocircuito, un sovraccarico, un guasto a un cavo) l'interruttore deve agire in modo deciso, isolando la sezione guasta prima che il danno possa diffondersi. Per decenni la scelta della tecnologia degli interruttori automatici è stata oggetto di dibattito: olio, aria, SF6 o vuoto. Oggi, tuttavia, è emerso un chiaro vincitore per le applicazioni indoor a media tensione. ILInterruttore automatico per vuoto internoè diventato lo standard del settore, selezionato da servizi pubblici, strutture industriali ed edifici commerciali per le sue eccezionali prestazioni, affidabilità e sicurezza. Ma cosa rende la tecnologia del vuoto così avvincente?

L'interruttore automatico in vuoto per interni deve la sua dominanza a un principio semplice ma profondo: l'ampolla in vuoto. Creando un vuoto quasi perfetto all'interno della camera dell'interruttore, l'interruttore può estinguere l'arco elettrico con notevole velocità ed efficienza. A differenza dell'aria o dell'olio, il vuoto non ha molecole di gas da ionizzare, quindi un arco non può essere sostenuto una volta che i contatti si separano. Questo vantaggio intrinseco si traduce in tempi di interruzione più rapidi, maggiore durata dei contatti e manutenzione minima. Inoltre, l'ampolla sottovuoto è sigillata a vita, proteggendo i contatti dall'ambiente e garantendo prestazioni costanti per decenni. Questo articolo esplorerà i fattori tecnici, operativi ed economici che rendono l'interruttore automatico sottovuoto per interni la scelta preferita per i sistemi a media tensione, confrontandolo con tecnologie alternative e descrivendo in dettaglio le caratteristiche progettuali specifiche che offrono prestazioni superiori.

Sommario

• 1. Cos'è un interruttore automatico sottovuoto per interni e come funziona?
• 2. Perché il vuoto è superiore ad altri mezzi di interruzione?
• 3. Quali sono le specifiche tecniche chiave di un interruttore automatico in vuoto per interni ad alte prestazioni?
• 4. In che modo un interruttore automatico in vuoto per interni migliora la sicurezza e l'affidabilità del sistema?
• 5. Quali sono i vantaggi in termini di costi di manutenzione e del ciclo di vita?
• 6. Come selezionare l'interruttore automatico in vuoto per interni adatto alla propria applicazione?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Cos'è un interruttore automatico sottovuoto per interni e come funziona?

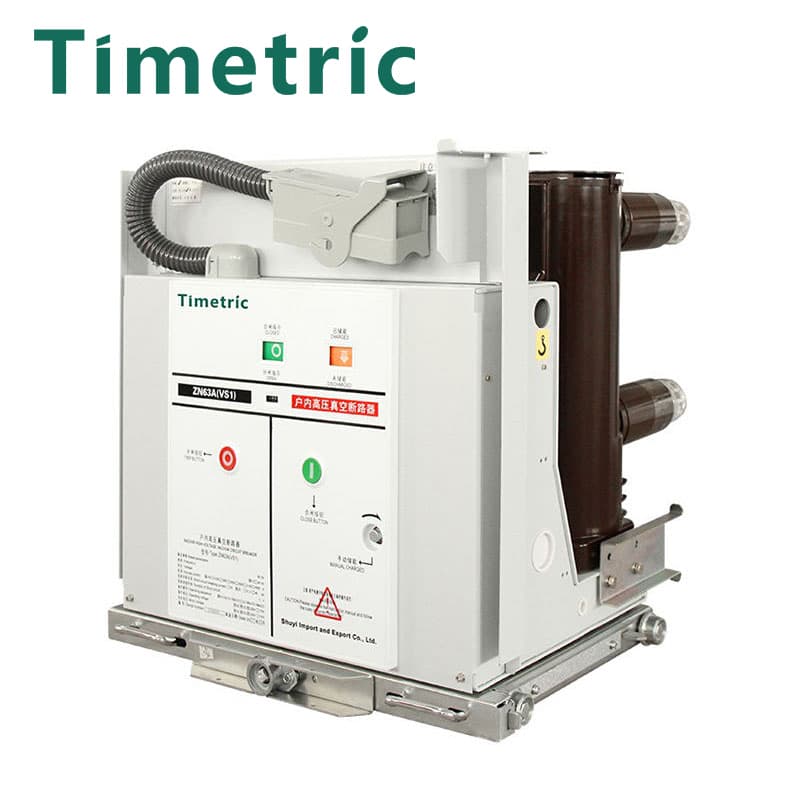

Un interruttore automatico in vuoto per interni è un tipo di quadro elettrico progettato specificamente per il funzionamento all'interno di edifici, sottostazioni e altri ambienti interni. Viene utilizzato per proteggere i circuiti di media tensione (tipicamente da 3,6 kV a 40,5 kV) da sovracorrenti e cortocircuiti. Il nucleo dell'interruttore automatico sotto vuoto per interni è l'ampolla sotto vuoto, un involucro sigillato in ceramica o vetro contenente una coppia di contatti. Un contatto è fisso e l'altro è mobile. L'ampolla viene evacuata ad un vuoto molto elevato, tipicamente compreso tra 10⁻⁵ e 10⁻⁷ Torr. Quando l'interruttore è chiuso, i contatti vengono premuti insieme consentendo il flusso di corrente. Quando viene rilevato un guasto, il meccanismo di comando separa rapidamente i contatti.

Quando i contatti si separano, tra loro si forma un arco elettrico. Tuttavia l'arco esiste solo nel vapore metallico che evapora dalle superfici di contatto. L’ambiente sottovuoto ha due effetti chiave. Innanzitutto, l’arco ha una durata molto breve perché non c’è gas che lo ionizzi e lo sostenga. In secondo luogo, l'arco si estingue rapidamente quando il vapore metallico si condensa sulle superfici più fredde dell'ampolla. L'arco è costretto a percorrere un percorso a spirale sulle superfici di contatto, che aiuta a distribuire il calore e prevenire un'eccessiva erosione da contatto. L'intero processo di interruzione avviene in pochi millisecondi e la corrente viene interrotta al successivo passaggio naturale per lo zero. Il risultato è un'interruzione pulita ed efficiente con un'energia dell'arco minima e senza emissioni esterne.

Il design di un interruttore automatico in vuoto per interni comprende anche un robusto meccanismo operativo, in genere un attuatore a molla o magnetico che fornisce la forza e la velocità necessarie per aprire e chiudere i contatti. Il meccanismo è progettato per un'elevata affidabilità, con un'aspettativa di vita compresa tra 10.000 e 20.000 operazioni. L'interruttore automatico in vuoto per interni è montato in un quadro di comando rivestito in metallo, che fornisce le necessarie funzioni di isolamento, protezione e controllo. L'intero sistema è progettato per la sicurezza, con funzioni di interblocco, isolamento e messa a terra. AWenzhou Shuyi Importazione ed esportazione Co., Ltd., i nostri interruttori automatici sottovuoto per interni sono prodotti con precisione e testati per garantire prestazioni affidabili in tutte le condizioni operative.

2. Perché il vuoto è superiore ad altri mezzi di interruzione?

Per capire perché il vuoto è il mezzo di interruzione preferito per gli interruttori automatici di media tensione è utile confrontarlo con le alternative: aria, olio e SF6. Ciascuno di questi mezzi è stato utilizzato negli interruttori automatici, ma presentano tutti inconvenienti significativi che li rendono meno adatti per applicazioni interne a media tensione. L'aria, ad esempio, richiede un ampio spazio e un getto d'aria ad alta pressione per estinguere l'arco, rendendo l'interruttore ingombrante e rumoroso. L'olio rappresenta un pericolo di incendio e richiede una manutenzione regolare per sostituire l'olio contaminato. L’SF6 è un potente gas serra ed è soggetto a crescenti restrizioni normative.

Il vuoto, al contrario, offre una combinazione unica di vantaggi che lo rendono la scelta ideale. Il vantaggio più significativo è la rigidità dielettrica estremamente elevata del vuoto. Un vuoto di 10⁻⁵ Torr può sopportare un gradiente di tensione fino a 100 kV per millimetro, molto più alto di qualsiasi gas o liquido. Ciò consente all'interruttore automatico in vuoto per interni di essere molto più piccolo e compatto di un interruttore automatico in aria o olio della stessa potenza. Le dimensioni compatte rappresentano un grande vantaggio per le installazioni interne dove lo spazio è limitato. L'assenza di un mezzo di estinzione dell'arco significa anche che l'interruttore automatico sottovuoto per interni è rispettoso dell'ambiente, senza emissioni o prodotti di scarto.

Un altro vantaggio chiave del vuoto è la velocità di interruzione. Un'ampolla in vuoto può estinguere un arco in soli 10 millisecondi, più velocemente di qualsiasi altra tecnologia. Questa velocità è fondamentale per proteggere le apparecchiature sensibili e ridurre al minimo i danni causati da un guasto. L'ampolla in vuoto ha anche una tensione dell'arco molto bassa, che riduce l'energia dissipata nell'arco e minimizza l'erosione dei contatti. Di conseguenza, i contatti di un interruttore automatico in vuoto per interni possono durare da 20.000 a 30.000 operazioni, molto più a lungo di quelli degli interruttori automatici in aria o olio. Questa durata prolungata si traduce in minori costi di manutenzione e minori tempi di inattività. La tabella seguente riassume il confronto dei mezzi di interruzione.

3. Quali sono le specifiche tecniche chiave di un interruttore automatico in vuoto per interni ad alte prestazioni?

La scelta del giusto interruttore automatico in vuoto per interni richiede una conoscenza approfondita delle principali specifiche tecniche. Questi parametri definiscono le capacità prestazionali dell'interruttore, le sue caratteristiche fisiche e la sua idoneità per applicazioni specifiche. Le specifiche sono generalmente organizzate in tre categorie: valutazioni elettriche, valutazioni meccaniche e valutazioni ambientali. Le caratteristiche elettriche sono le più fondamentali e determinano la capacità dell'interruttore di trasportare corrente e interrompere i guasti.

La potenza elettrica primaria è la tensione nominale, ovvero la tensione massima del sistema per il quale è progettato l'interruttore automatico sottovuoto per interni. Per le applicazioni a media tensione, in genere è 12 kV, 24 kV o 40,5 kV. Il successivo valore critico è la corrente nominale, ovvero la corrente continua massima che l'interruttore può sopportare senza superare i limiti di temperatura. Solitamente è compreso tra 630 A e 3150 A per i quadri di media tensione. La corrente di interruzione nominale di cortocircuito è la corrente di guasto massima che l'interruttore automatico sottovuoto per interni può interrompere. Questo è un parametro di sicurezza chiave ed è generalmente specificato in kiloampere (kA), con valori comuni pari a 25 kA, 31,5 kA e 40 kA.

Le caratteristiche meccaniche coprono il meccanismo di funzionamento. La sequenza operativa nominale definisce il ciclo di lavoro dell'interruttore, tipicamente specificato come "O - 0,3 s - CO - 3 min - CO" (Aperto - 0,3 secondi - Chiuso-Aperto - 3 minuti - Chiuso-Aperto). La durata meccanica è il numero di manovre che l'interruttore può eseguire senza richiedere manutenzione. Un interruttore automatico sottovuoto per interni di alta qualità avrà una resistenza meccanica compresa tra 10.000 e 20.000 operazioni. Le classificazioni ambientali includono il grado di protezione (classificazione IP), che definisce il livello di protezione contro l'ingresso di solidi e liquidi, e l'intervallo di temperatura ambiente. La tabella seguente fornisce un riepilogo delle specifiche tipiche di un interruttore automatico in vuoto per interni.

4. In che modo un interruttore automatico in vuoto per interni migliora la sicurezza e l'affidabilità del sistema?

La sicurezza e l'affidabilità di un sistema di distribuzione elettrica sono fondamentali e la scelta dell'interruttore gioca un ruolo centrale nel raggiungimento di questi obiettivi. L'interruttore automatico in vuoto per interni offre diverse funzionalità che migliorano la sicurezza del sistema. Il più significativo è la natura sigillata a vita dell'ampolla sotto vuoto. L'interruttore è un'unità sigillata, tipicamente in ceramica o vetro, senza necessità di ricarica o manutenzione. Ciò elimina i rischi associati a perdite di olio, perdite di gas o contaminazione dell'aria. L'ampolla in vuoto è inoltre insensibile alle condizioni ambientali, come umidità o polvere, che possono influenzare le prestazioni di altri tipi di interruttori automatici.

L'elevata velocità di interruzione dell'interruttore automatico sottovuoto per interni è un'altra caratteristica di sicurezza fondamentale. La capacità di eliminare un guasto in 30-50 millisecondi riduce al minimo la durata del guasto, riducendo lo stress termico e meccanico sul sistema. Questo tempo di pulizia rapido riduce anche il rischio di archi elettrici, un evento pericoloso che può causare gravi lesioni al personale. L'energia dell'arco elettrico è proporzionale al tempo di interruzione, quindi un interruttore più veloce riduce significativamente il rischio di arco elettrico. Questo è uno dei principali vantaggi dell'interruttore automatico in vuoto per interni rispetto alle tecnologie più lente come gli interruttori automatici in aria.

L'interruttore automatico sottovuoto per interni offre inoltre un'eccellente affidabilità grazie al suo design semplice e robusto. Il meccanismo operativo è tipicamente un attuatore a molla o magnetico, con poche parti mobili. Il meccanismo è progettato per una lunga durata, con elevata affidabilità e manutenzione minima. L'uso della tecnologia delle ampolle in vuoto elimina la necessità di complessi scivoli d'arco o sistemi di estinzione dell'arco, semplificando la progettazione e riducendo il numero di potenziali punti di guasto. Questa affidabilità è una delle ragioni principali per cui i servizi pubblici e i clienti industriali scelgono gli interruttori automatici in vuoto per interni per le loro applicazioni critiche. Presso Wenzhou Shuyi Import and Export Co., Ltd., progettiamo il nostro interruttore automatico sotto vuoto per interni concentrandoci sulla sicurezza e l'affidabilità, garantendo che i nostri clienti possano fare affidamento sui loro quadri per un'alimentazione ininterrotta.

Inoltre, l'interruttore automatico sottovuoto per interni è intrinsecamente sicuro per il personale. A differenza degli interruttori automatici a olio, che possono comportare un rischio di incendio, o degli interruttori automatici SF6, che possono rilasciare sottoprodotti tossici se il gas viene decomposto, l'ampolla sottovuoto non contiene materiali pericolosi. La camera a vuoto sigillata garantisce che non vi sia rischio di arco elettrico o esplosione. L'interruttore automatico sottovuoto per interni è inoltre progettato con sistemi di interblocco completi che impediscono il funzionamento accidentale, migliorando ulteriormente la sicurezza del personale.

5. Quali sono i vantaggi in termini di costi di manutenzione e del ciclo di vita?

Il costo del ciclo di vita di un interruttore è un fattore critico per la pianificazione del progetto e l'allocazione del budget. Sebbene il prezzo di acquisto iniziale sia una considerazione importante, il costo totale di proprietà (TCO) nel corso della vita utile dell'apparecchiatura è spesso il fattore più significativo. L'interruttore automatico sottovuoto per interni offre vantaggi significativi in ​​termini di costi del ciclo di vita rispetto ad altri tipi di interruttori automatici, principalmente grazie ai requisiti minimi di manutenzione e alla lunga durata.

I requisiti di manutenzione per un interruttore automatico in vuoto per interni sono minimi. L'ampolla sottovuoto è un'unità sigillata senza parti mobili che richiedono lubrificazione o regolazione. I contatti sono sigillati all'interno dell'involucro sottovuoto e non sono esposti all'atmosfera, quindi non si corrodono né si ossidano. Il meccanismo operativo è progettato per una lunga durata con un'usura minima. In pratica, un interruttore automatico in vuoto per interni può richiedere solo la lubrificazione periodica del meccanismo di funzionamento e l'ispezione visiva dei componenti meccanici. Ciò è in contrasto con gli interruttori automatici dell'olio, che richiedono test, filtraggio e sostituzione regolari dell'olio, o gli interruttori automatici SF6, che richiedono la gestione del gas e il rilevamento delle perdite.

La lunga durata dell'interruttore automatico sottovuoto per interni rappresenta un altro importante vantaggio in termini di costi. L'ampolla in vuoto può durare da 20.000 a 30.000 operazioni, superando di gran lunga la durata di altre tecnologie. Questa durata prolungata significa che potrebbe non essere mai necessario sostituire l'interruttore automatico in vuoto per interni durante la vita dell'installazione. L'investimento in un interruttore automatico in vuoto per interni di alta qualità viene quindi ammortizzato su un periodo più lungo, riducendo il costo annuale di proprietà. La tabella seguente illustra il confronto dei costi del ciclo di vita tra un interruttore automatico in vuoto per interni e un interruttore automatico in SF6 su un periodo di 25 anni.

6. Come selezionare l'interruttore automatico in vuoto per interni adatto alla propria applicazione?

La scelta del giusto interruttore automatico in vuoto per interni è un processo sistematico che prevede la valutazione dei requisiti tecnici dell'applicazione, delle condizioni ambientali e dei futuri piani di espansione. Il processo di selezione dovrebbe essere guidato dal seguente quadro. Il primo passo è determinare la tensione e la corrente nominale del sistema. L'interruttore automatico sottovuoto per interni deve essere dimensionato per la tensione massima del sistema, che in genere è 12 kV, 24 kV o 40,5 kV. La corrente nominale deve essere sufficiente a sopportare il carico continuo massimo, con un margine per una crescita futura.

Il secondo passo è determinare il livello della corrente di guasto. L'interruttore automatico sottovuoto per interni deve avere un potere di interruzione in cortocircuito che superi la massima corrente di guasto possibile nel punto di installazione. Ciò richiede uno studio di cortocircuito del sistema, che calcola le correnti di guasto simmetriche e asimmetriche. Il potere di interruzione dell'interruttore deve essere superiore alla corrente di guasto calcolata, con un adeguato margine di sicurezza. Il terzo passo è considerare l’ambiente operativo. L'interruttore automatico sottovuoto per interni è progettato per l'uso in interni, ma le condizioni ambientali specifiche, come la temperatura ambiente, l'umidità e l'altitudine, possono influenzarne le prestazioni. L'interruttore deve essere specificato con i fattori di declassamento appropriati per alta temperatura, alta quota o altre condizioni speciali.

Il quarto passo è valutare le funzioni di protezione richieste. L'interruttore automatico sottovuoto per interni è in genere parte di un gruppo di quadri che comprende relè di protezione, trasformatori di corrente e trasformatori di tensione. La scelta dell'interruttore dovrebbe essere coordinata con questi sistemi di protezione per garantire il corretto rilevamento ed eliminazione dei guasti. Infine, è opportuno tenere in considerazione la reputazione del produttore, la certificazione di qualità e il supporto post-vendita. La tabella seguente fornisce un quadro di selezione per gli interruttori automatici in vuoto per interni in base ai requisiti applicativi comuni.

7. Domande frequenti (FAQ)

Domanda 1: Qual è la vita utile tipica di un interruttore automatico in vuoto per interni?

Risposta: La durata di servizio tipica di un interruttore automatico sotto vuoto per interni di alta qualità è compresa tra 20 e 30 anni o più. L'ampolla in vuoto stessa è progettata per una durata compresa tra 20.000 e 30.000 operazioni, che supera di gran lunga i requisiti operativi tipici di un'installazione di quadri di media tensione. Anche il meccanismo operativo è progettato per garantire un'elevata affidabilità, con un'aspettativa di vita compresa tra 10.000 e 20.000 operazioni. Con una corretta manutenzione, un interruttore automatico in vuoto per interni può durare più a lungo della sottostazione stessa.

Domanda 2: Come si confronta un interruttore automatico in vuoto per interni con un interruttore automatico SF6 in termini di impatto ambientale?

Risposta: Un interruttore automatico in vuoto per interni ha un impatto ambientale significativamente inferiore rispetto a un interruttore automatico in SF6. L’SF6 è un potente gas serra con un potenziale di riscaldamento globale oltre 23.000 volte quello della CO2. L'interruttore automatico sottovuoto per interni, invece, utilizza un'ampolla sottovuoto sigillata senza emissioni di gas serra. Di conseguenza, molti servizi pubblici e industrie stanno passando agli interruttori automatici per il vuoto per interni come parte delle loro iniziative di sostenibilità.

Domanda 3: È possibile utilizzare un interruttore automatico in vuoto per interni per la commutazione di banchi di condensatori?

Risposta: Sì, gli interruttori automatici per vuoto per interni possono essere utilizzati per la commutazione dei banchi di condensatori, ma devono essere progettati specificamente per questo compito. La commutazione dei banchi di condensatori richiede interruttori automatici con elevata durata e capacità di gestire le correnti di spunto. La nostra fabbrica presso Wenzhou Shuyi Import and Export Co., Ltd. offre interruttori automatici per vuoto per interni con valori nominali di commutazione dei condensatori dedicati.

Domanda 4: Qual è la differenza tra un interruttore automatico in vuoto per interni fisso ed estraibile?

Risposta: Un interruttore automatico in vuoto per interni fisso è montato in modo permanente nel pannello del quadro. Un interruttore automatico in vuoto per interni estraibile è montato su un carrello che può essere estratto dal pannello per la manutenzione o la sostituzione. Gli interruttori estraibili offrono maggiore flessibilità e manutenzione più semplice, ma sono anche più costosi. La scelta dipende dai requisiti specifici dell'applicazione.

Domanda 5: Quali sono i requisiti di manutenzione tipici per un interruttore automatico in vuoto per interni?

Risposta: I requisiti di manutenzione per un interruttore automatico in vuoto per interni sono minimi. I compiti principali sono: ispezione visiva periodica dell'interruttore e dei suoi componenti meccanici, lubrificazione del meccanismo di comando secondo il programma del produttore e test occasionale dell'integrità dell'ampolla in vuoto utilizzando un tester del vuoto. L'interruttore non richiede una regolare calibrazione o regolazione dei contatti, poiché l'ampolla in vuoto è sigillata a vita.

8. Conclusionee

L'interruttore automatico in vuoto per interni si è affermato come la scelta preferita per i sistemi a media tensione offrendo una combinazione convincente di prestazioni, affidabilità e sicurezza. Le sue capacità di interruzione superiori, le dimensioni compatte e i requisiti minimi di manutenzione lo rendono la soluzione ideale per un'ampia gamma di applicazioni interne. La tecnologia dell'ampolla sotto vuoto garantisce un'interruzione rapida e pulita, mentre il design sigillato garantisce affidabilità a lungo termine e sicurezza ambientale. Rispetto ad altre tecnologie, l'interruttore automatico in vuoto per interni offre vantaggi significativi in ​​termini di costo totale di proprietà, sicurezza e conformità normativa.

Per ingegneri, progettisti di sistema e project manager, la scelta del giusto interruttore automatico sottovuoto per interni è una decisione fondamentale che influisce sulle prestazioni e sull'affidabilità dell'intero sistema elettrico. Considerando le specifiche tecniche, i requisiti applicativi e i costi del ciclo di vita, è possibile scegliere un interruttore automatico in vuoto per interni che fornirà un servizio affidabile per decenni.
