Unità principale con anello isolato a gas SF6

Unità principale anello isolato a gas SF6: il gas SF6 viene utilizzato come mezzo di estinzione e isolamento; L'armadio dell'interruttore è una struttura completamente sigillata e completamente isolata; La barra, l'interruttore e le parti in diretta sono completamente racchiuse in un involucro in acciaio inossidabile. La cavità è piena di gas SF6 e il livello di protezione raggiunge IP67; L'intero quadro non è completamente influenzato dalle condizioni ambientali esterne e il normale funzionamento dell'interruttore può essere garantito anche in casi estremi (come l'immersione in acqua a breve termine) e il prodotto è privo di manutenzione per la vita. Il mobile Switch ha un dispositivo di interblocco "a cinque resoconti" completo, che elimina completamente i guasti del personale e delle apparecchiature causati da un funzionamento umano improprio. Tutti gli armadietti di cambio hanno canali di rilievo a pressione affidabili e sicuri, il che può garantire la sicurezza personale degli operatori anche in casi estremi. L'armadio a interruttore è diviso in due tipi: combinazione unitaria fissa e combinazione unitaria espandibile. L'armadietto dell'interruttore di solito entra ed esce dalla parte anteriore e può anche realizzare l'uscita laterale o l'espansione laterale in base a diverse posizioni di installazione; L'armadio è di dimensioni ridotte e facile da installare, che può essere adatto per l'uso in luoghi con spazio piccolo e ambiente duro; Il mobile switch può essere dotato di dispositivi elettrici, telecomando e monitoraggio in base alle diverse esigenze degli utenti.

GB/T3804 3.6KV ~ 40.5kV Interruttore di carico ad alta tensione di tensione

GB/T1984 Interruttore AC ad alta tensione

GB/T16926 Dispositivo di combinazione di carico CA ad alta tensione

GB/T1985 Disconnettore AC ad alta tensione e interruttore di messa a terra

GB/T3906 3.6KV ~ 40.5KV ATMERATTURE E ATTREZZATURA DI CONTROLLA IN METTAGLIO

GB/T11022 Requisiti tecnici comuni per standard di commutazione e apparecchiature di controllo ad alta tensione

Grado di protezione GB/T4208 (codice IP)

DL/T404 3.6KV ~ 40.5KV ATMENSIONE CONSIGLIATA E DI CONTROLLA

GB/T311.1 Coordinamento dell'isolamento Parte 1: Definizione, Principi e Pianificazione

Piano di progettazione e personalizzazione standardizzato per la progettazione e personalizzazione standardizzata da 12kv ad anello (versione 2022)

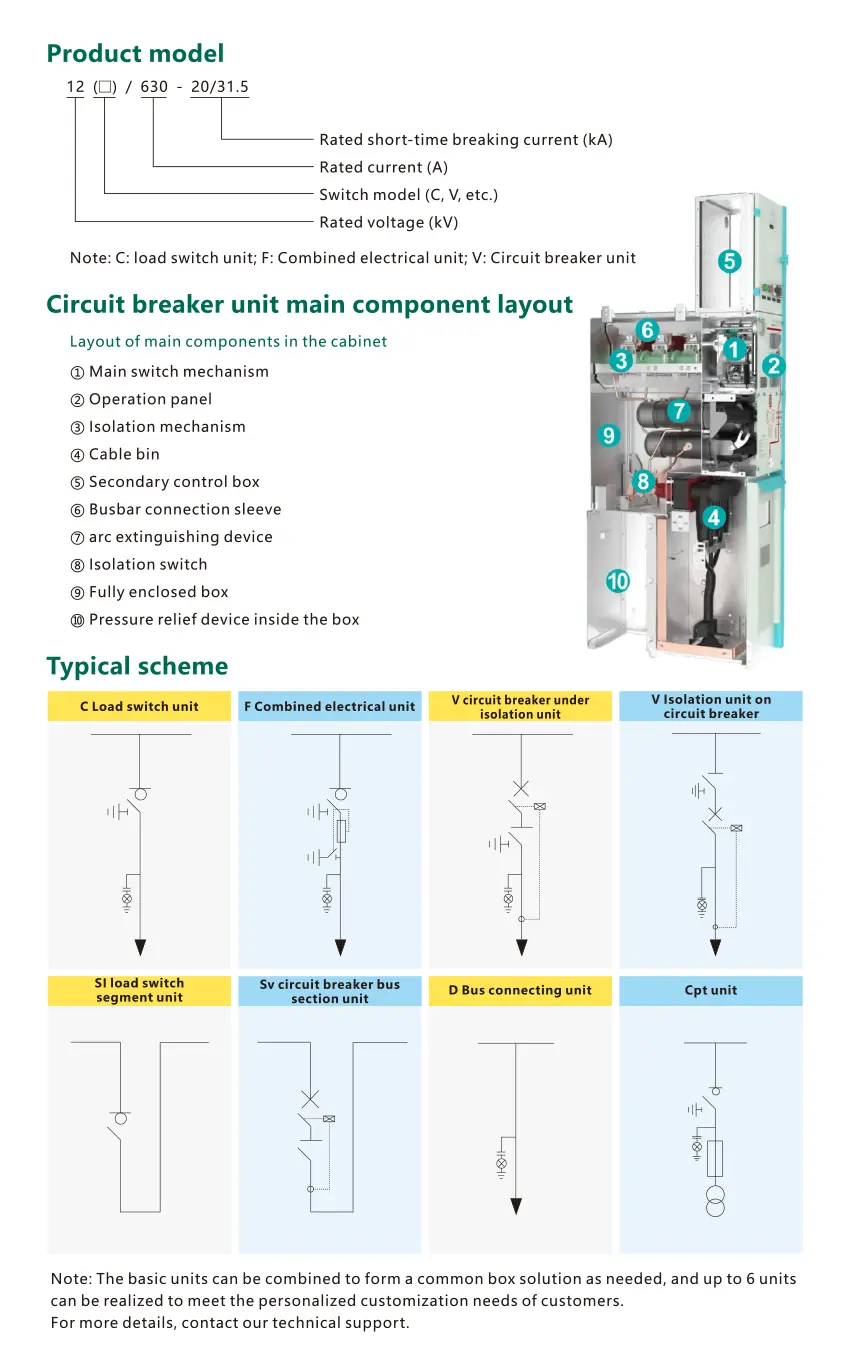

Parametri tecnici principali

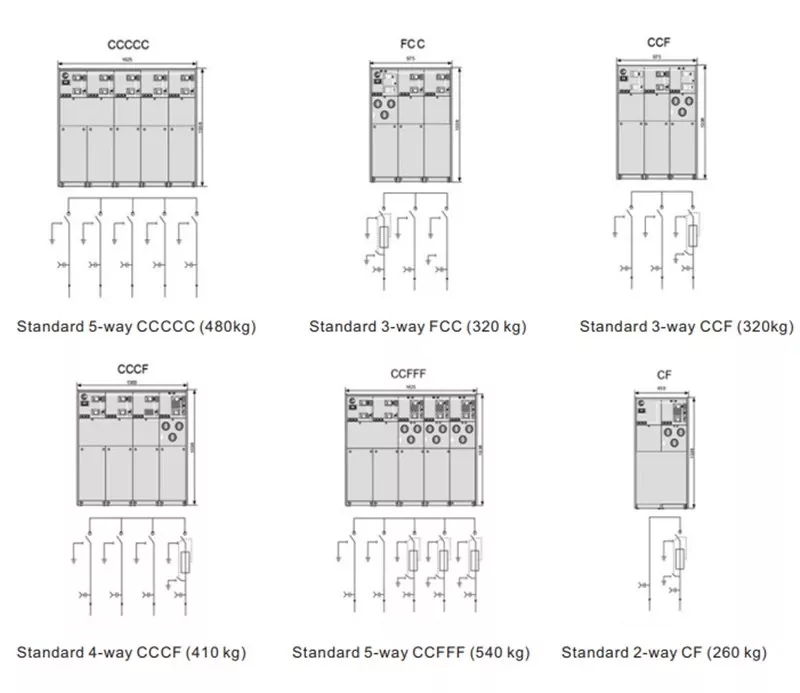

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Electrics Timetric Electricsf6 Anello isolato a gas Uso principale Ambiente di utilizzo ：

1. Temperatura ambientale: -40ºC ~+45ºC;

2. Umidità relativa: la media giornaliera non oltre il 95%, la media mensile non oltre il 90%;

3.altitude: non superare i 4000 m;

4. Il sito di installazione dovrebbe essere privo di incendi, pericolo esplosivo, inquinamento grave, corrosione chimica o vibrazione grave.

Vantaggi e caratteristiche dei quadri

L'unità principale con anello isolato a gas Electricsf6 Timetric include i seguenti aspetti:

1. Sicuro e affidabile: il gabinetto gonfiabile utilizza gas SF6 di alta qualità, che ha una forte carica negativa e eccellenti prestazioni di isolamento. In un campo elettrico uniforme, la resistenza all'isolamento è di circa 2-3 volte quella dell'aria, ed è non tossica e inodore. È anche non infiammabile, ha un'eccellente prestazione di estinzione per arco e prestazioni di raffreddamento, quindi l'interruttore di carico può estinguere in modo rapido e affidabile l'arco dopo aver tagliato la corrente.

2. Piccole dimensioni. L'uso di gas SF6 con eccellenti prestazioni di isolamento rende il gabinetto gonfiabile più piccolo, più leggero e più compatto sulla premessa di prestazioni, sicurezza e affidabilità, che risparmia molto spazio per gli utenti.

3. Avanzato e flessibile. Il gabinetto gonfiabile adotta concetti di progettazione avanzati a livello internazionale e metodi di test di produzione, rendendo semplice l'intera serie di prodotti in struttura, flessibili nel funzionamento e affidabile nell'interblocco. Inoltre, utilizza la tecnologia di rilevamento avanzata e gli ultimi dispositivi di protezione da microcomputer. È possibile fornire una varietà di soluzioni tecniche per soddisfare varie esigenze degli utenti.

4. Design completamente modulare, struttura completamente chiusa ed espansione completa. Il gabinetto gonfiabile è una nuova generazione di quadri modulari compatti. La scatola a gas è saldata da piastre in acciaio inossidabile da 3 mm di alta qualità e tutte le parti in diretta ad alta tensione (come interruttori a vuoto, interruttori di carico e barre di bus) sono sigillate in una scatola piena di gas SF6. L'intera serie di prodotti ha una struttura modulare, come il tipo di unità e il tipo di scatola universale. Ogni modulo ha una propria funzione e un guscio metallico separato, che può essere ampliato a piacimento.

5. Adattabilità per tutte le stagioni. Il gabinetto pieno di gas adotta una struttura chiusa e il sistema conduttivo primario è completamente indipendente dall'ambiente di lavoro con SF6 come mezzo e non è influenzato dall'ambiente esterno (come: condensa, inquinamento, spruzzo salino, piccoli animali e sostanze chimiche, ecc.). È veramente esente da manutenzione, adatto a vari luoghi difficili e ha una forte capacità anti-immersione. La scatola dell'aria e dei fusibili hanno raggiunto il livello di protezione di IP67. Fornire ai nostri utenti un sistema di alimentazione affidabile e i costi di funzionamento e manutenzione economici.

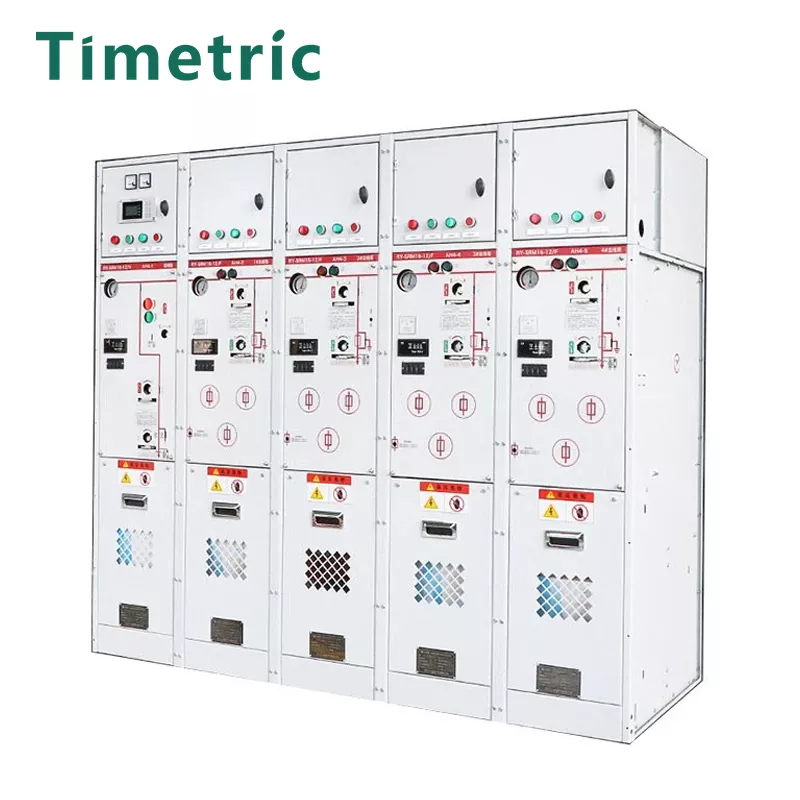

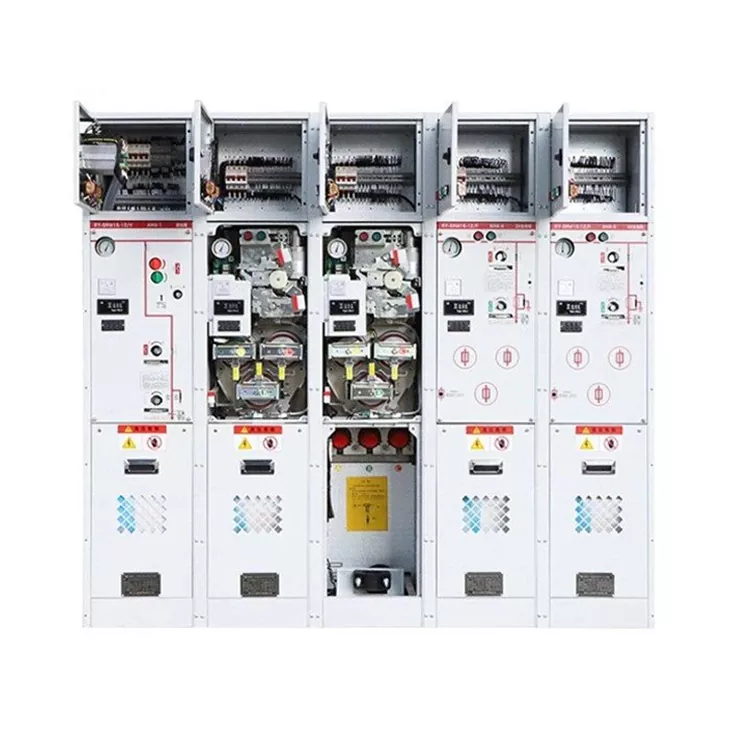

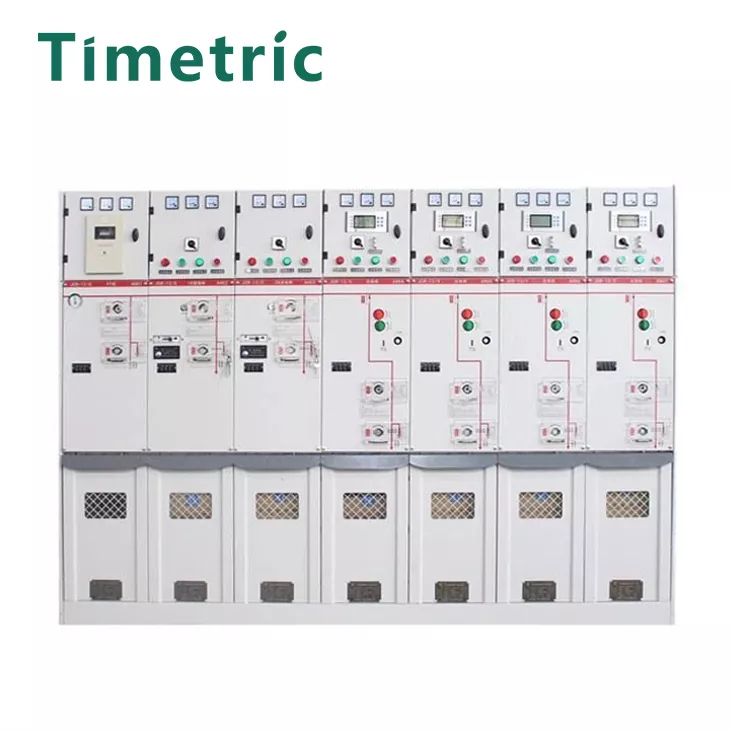

Prodotto vero scatto

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: layout del circuito, tensione, corrente, ecc.

Qual è il tuo tempo di consegna più veloce?

Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. ILLa citazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
