Interruttore Vcb

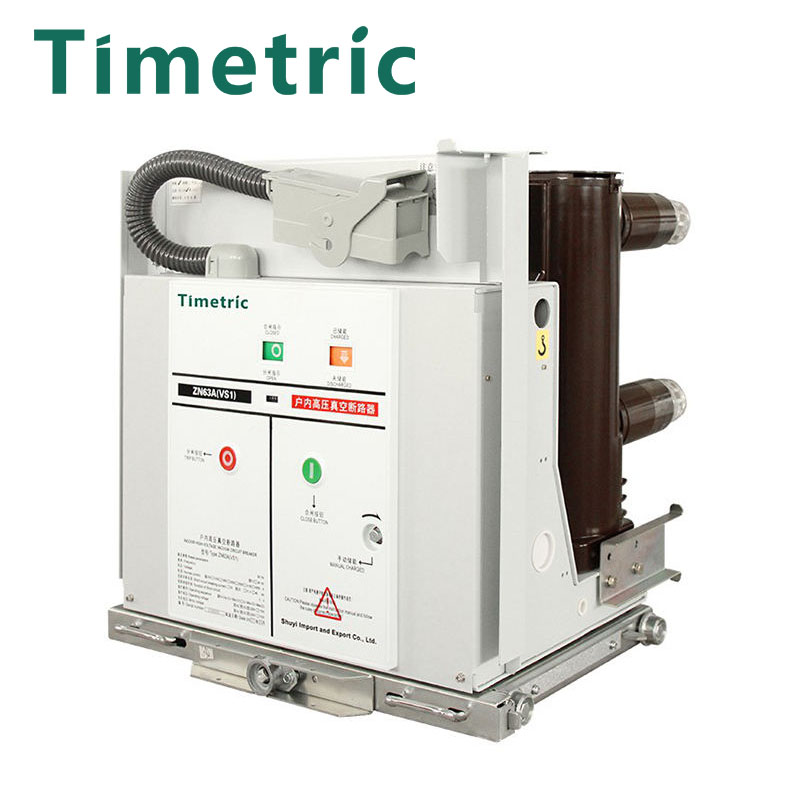

Timetic Vcb Circuit Breaker Formazione ed estinzione dell'arco elettrico nel vuoto

Wenzhou Shuyi Import and Export Co., Ltd. è un noto produttore di interruttori automatici Timetric Vcb in Cina. L'arco a vuoto è molto diverso dal fenomeno della scarica dell'arco a gas che abbiamo appreso in precedenza. La dissociazione del gas non è il fattore principale per produrre l'arco. La scarica dell'arco sottovuoto si forma nel vapore metallico evaporato dall'elettrodo di contatto. Allo stesso tempo, le caratteristiche delle prestazioni dell'arco sono diverse con diverse correnti di interruzione. Generalmente lo dividiamo in arco di vuoto a bassa corrente e arco di vuoto ad alta corrente.

Arco di vuoto a bassa corrente

Quando il contatto viene interrotto nel vuoto, viene generato un punto catodico con corrente ed energia concentrate e una grande quantità di vapore metallico viene evaporata dal punto catodico. La densità degli atomi di metallo e delle particelle cariche è molto alta e l'arco viene bruciato al suo interno. Allo stesso tempo, il vapore metallico e le particelle cariche nella colonna ad arco vengono costantemente diffuse verso l'esterno e l'elettrodo evapora costantemente nuove particelle per sostituirle. Quando la corrente è zero, l'energia dell'arco diminuisce, la temperatura dell'elettrodo diminuisce, l'evaporazione diminuisce e la densità delle particelle nella colonna dell'arco diminuisce. Infine, la macchia catodica scompare e l'arco si estingue quando la corrente è nulla.

A volte, l'evaporazione non riesce a mantenere la velocità di diffusione della colonna ad arco, l'arco si spegne improvvisamente e si verifica il fenomeno dell'interruzione.

Arco di vuoto ad alta corrente

Quando il contatto disconnette una grande corrente, l'energia dell'arco aumenta e anche l'anodo si riscalda seriamente, formando una forte colonna ad arco concentrato. Allo stesso tempo, anche l'effetto della forza elettrica è evidente. Pertanto, per l'arco in vuoto ad alta corrente, la distribuzione del campo magnetico tra i contatti ha un'influenza decisiva sulla stabilità e sulle prestazioni di estinzione dell'arco. Se la corrente è troppo grande, superando il limite di corrente di interruzione, causerà un errore di interruzione. In questo momento, il calore del contatto con i capelli è serio, la corrente dopo zero ancora evaporazione, il recupero medio è difficile, non può disconnettere la corrente.

Parametro dell'interruttore Timetric Vcb (specifica)

Timetric Vcb Circuit Breaker I. Condizioni ambientali di utilizzo:

1. Altitudine: 2000 me inferiore.
2. Temperatura ambiente: limite superiore 40℃, limite inferiore -15℃.
3. Umidità relativa: la media giornaliera non supera il 95%, la media mensile non supera il 90%; La pressione media giornaliera del vapore acqueo non è superiore a 2,2 kPa; La pressione media mensile del vapore acqueo è inferiore a 1,8 kPa e può condensare quando la temperatura scende bruscamente durante il periodo di alta temperatura.
4. L'aria circostante non sia significativamente contaminata da polvere, fumo, gas corrosivi e infiammabili, vapori o nebbia salina.
5. L'intensità del terremoto non supera gli 8°.
6. Luoghi privi di incendi, esplosioni, grave inquinamento e vibrazioni violente.

Dettagli dell'interruttore Timetric Vcb
