XGN -12 (Z) T630-20 Serie 10KV Switchgear Interruttore a circuito

1. Timetric XGN -12 (Z) T630-20 Serie 10KV Interruttore di montaggio con confine II L'unità principale dell'anello II e III è una nuova generazione di unità principale ad anello con interruttore di carico esafluoruro di zolfo come interruttore principale. Adotta l'isolamento dell'aria, la struttura compatta e semplice, il funzionamento flessibile, l'installazione facile e ha molteplici funzioni di interblocco. Può essere ampiamente utilizzato nel sistema di automazione della rete di distribuzione con meccanismo elettrico, PT, CT, UPS, RTU, ecc. Con la moderna tecnologia dei sensori e il relè di protezione, può soddisfare completamente le mutevoli esigenze del mercato con le sue prestazioni tecniche avanzate e lo schema di assemblaggio leggero e flessibile.

Timetric Electric XGN -12 (Z) / T630-20 Serie 10kV Switchgear per interruzione del limite, unità di interruttore di base comprendono mobile per l'interruttore di carico, mobile elettrico combinato, mobile per interruttore. L'armadio dell'interruttore di carico è dotato di interruttore di carico a tre posizioni combinato; L'armadio elettrico combinato è dotato di mobile elettrico a fusibile a fusibile carico; Il cabinet dell'interruttore a circuito è dotato di speciale interruttore a vuoto XGN-12/T630-20 e disconnettore a tre posizioni; L'armadio dell'unità multifunzionale è una combinazione delle unità funzionali di cui sopra.

Il quadro di interruttore a contorno 10kV Electric XGN -12 (Z) / T630-20 è costituito da compartimenti funzionali come unità di inflazione, sala meccanismo, spazio via cavo, sala per il canale a pressione, sala strumenti, ecc., Tra i quali l'unità di inflazione è la componente centrale.

L'interruttore di carico a tre posizioni ha tre posizioni: "Chiusura", "Apertura" e "Grounding". Le tre posizioni sono intrecciate tra loro. Secondo la funzione, può essere scomposto all'interruttore di carico e all'interruttore di terra, condividendo un albero rotante. Un interruttore di carico a tre posizioni è dotato di un meccanismo operativo a tre posizioni. Il lato della funzione dell'interruttore di carico può essere utilizzato mediante accumulo di energia elettrica o manuale e la molla può essere aperta e chiusa rapidamente dopo aver superato il centro; Il lato della funzione dell'interruttore di messa a terra viene azionato manualmente e la molla può essere aperta e chiusa rapidamente dopo aver superato il centro.

Il circuito principale del carrello elettrico Electric XGN (Z) / T630-20 Serie 10kV (ciascun interruttore, la barra bus di collegamento interna, l'esterno del tubo del fusibile, ecc.) È racchiuso in una scatola sigillata riempita con gas SF6.

Quando si verifica un guasto dell'arco interno a causa di condizioni di lavoro anormali o di errori, il gas ad alta pressione generato viene scaricato attraverso il canale formato dalla distruzione del disco di scoppio.

Gli armadi formano una connessione primaria efficace attraverso l'accoppiatore madre, che è completamente isolato e completamente sigillato.

Le linee di ingresso e uscita, PT e Lightning Arrester formano una connessione efficace attraverso gli accessori del cavo, che sono completamente isolati e completamente sigillati.

Il CT adotta il tipo di core del cavo per garantire l'isolamento completo e la tenuta completa.

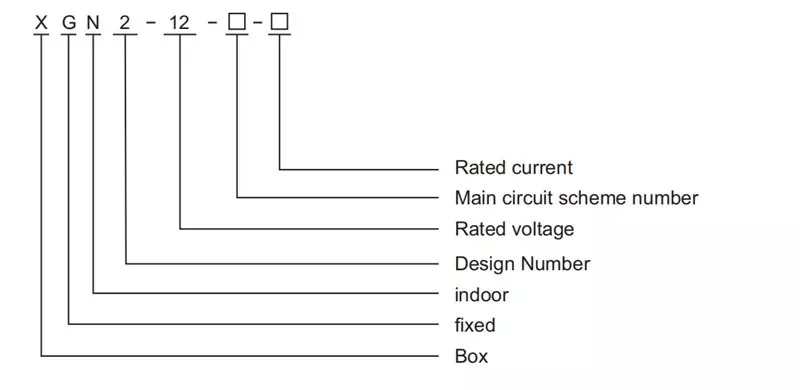

Descrizione del modello

Parametri tecnici principali

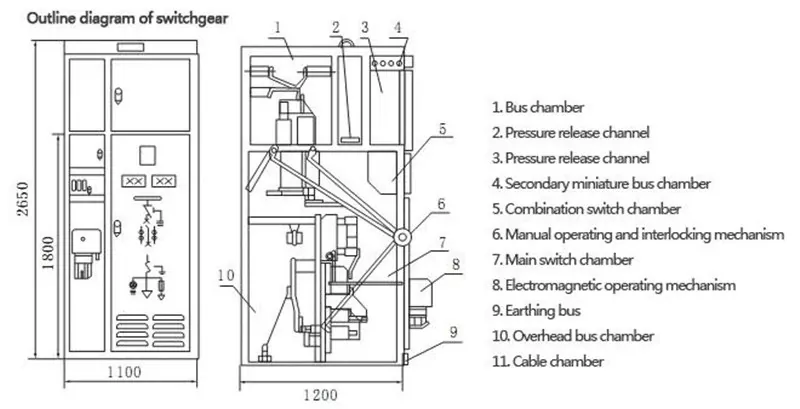

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Electricxgn Timetric -12 (Z) / T630-20 Serie 10kV Ambiente di utilizzo dell'interruttore al contorno ：

◆ Temperatura dell'aria ambiente: limite superiore + 40 ℃, limite inferiore -40 ℃

◆ Umidità: l'umidità relativa media giornaliera non è superiore al 95%; La media mensile non è superiore al 90%.

◆ Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 kPa; La media mensile non è superiore a 1,8 kPa;

◆ L'altitudine non è più di 2000 m.

◆ L'aria circostante non è ovviamente inquinata da polvere, fumo, gas corrosivi e infiammabili, vapore o nebbia salata.

◆ L'ampiezza dell'interferenza elettromagnetica indotta nel sistema secondario non supera 1,6 kV.6. Non c'è incendio, pericolo di esplosione, grave inquinamento, corrosione chimica e grave vibrazioni.

7. Condizioni di lavoro speciali, se utilizzate nelle normali condizioni ambientali che superano le condizioni specifiche, devono essere negoziate dall'utente e dal produttore.

Vantaggi e caratteristiche dei quadri

Electric Timetric Electric ElectricXGN -12 (Z) / T630-20 Serie 10KV Interruttore di montaggio con un numero di interruzione del limite

1. Design modulare, facile da espandere.

2. Camera a gas sigillata per saldatura laser in tela in acciaio inossidabile.

3. L'accoppiatore di busbar in busar isolato solido plug-in viene utilizzato tra gli armadietti e il funzionamento del gas SF6 non è coinvolto quando il mobile switch è espanso.

4. Cono interno o plug-in del cavo del cono esterno, installazione semplice e veloce.

5. Tutti gli elettrodi nell'unità di riempimento del gas sono elettrodi ARC.

6. Monitoraggio online del relè di densità del gas.

7. Ha un dispositivo di rilascio di pressione affidabile e un canale di rilascio.

8. È possibile fornire un armadio a scatola comune o un armadio per unità in scatola comune.

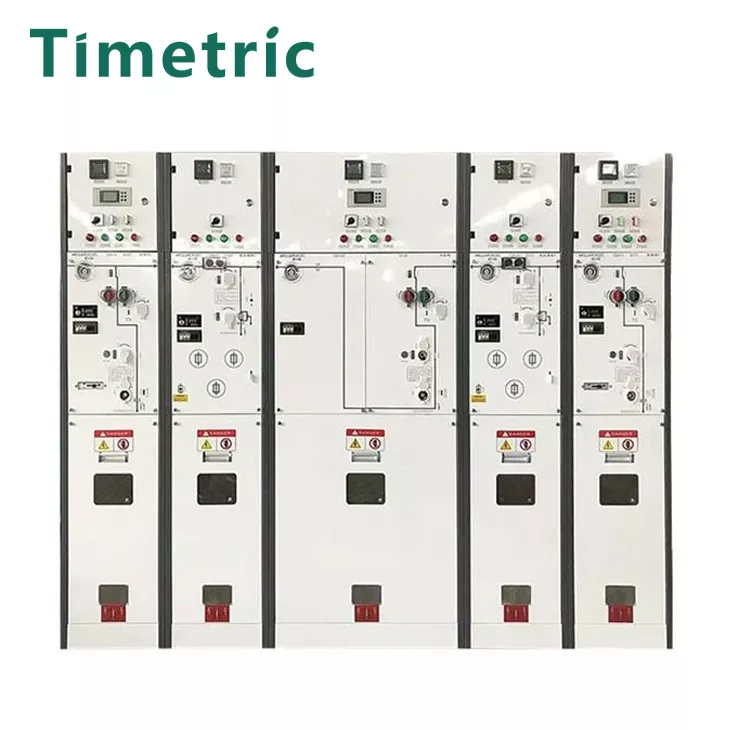

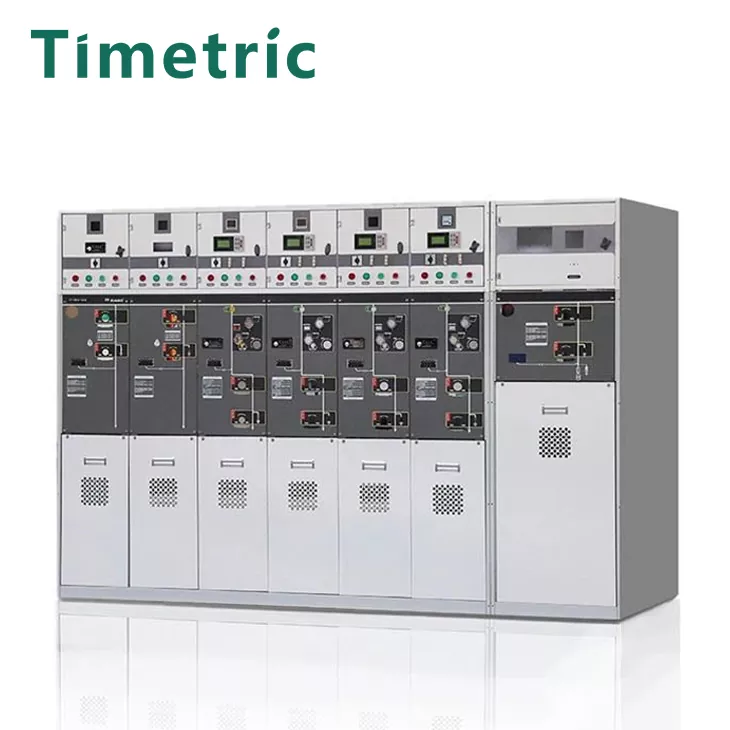

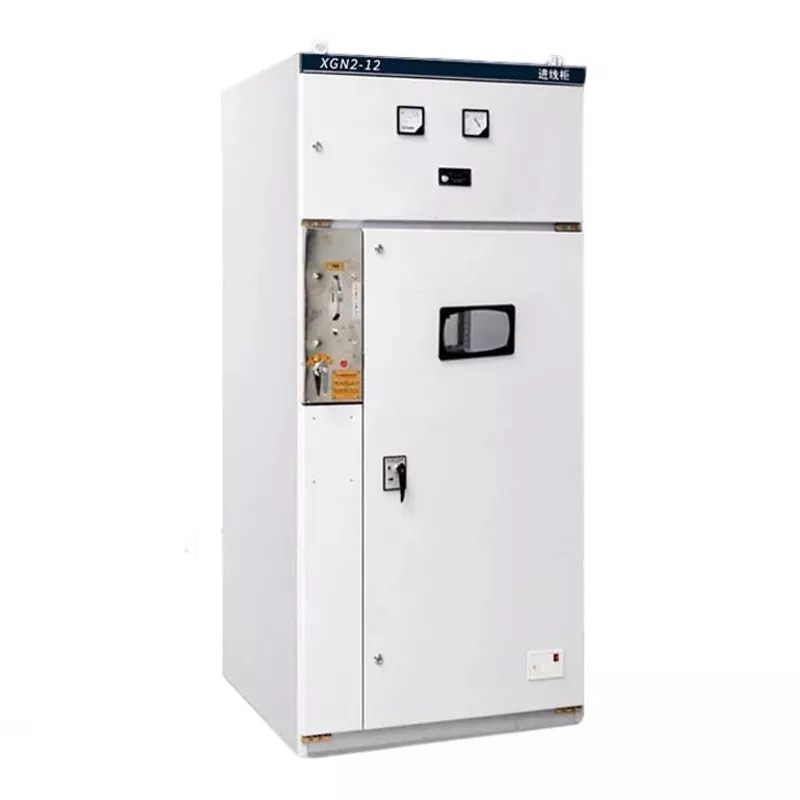

Prodotto vero scatto

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: layout del circuito, tensione, corrente, ecc.

Qual è il tuo tempo di consegna più veloce?

Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
