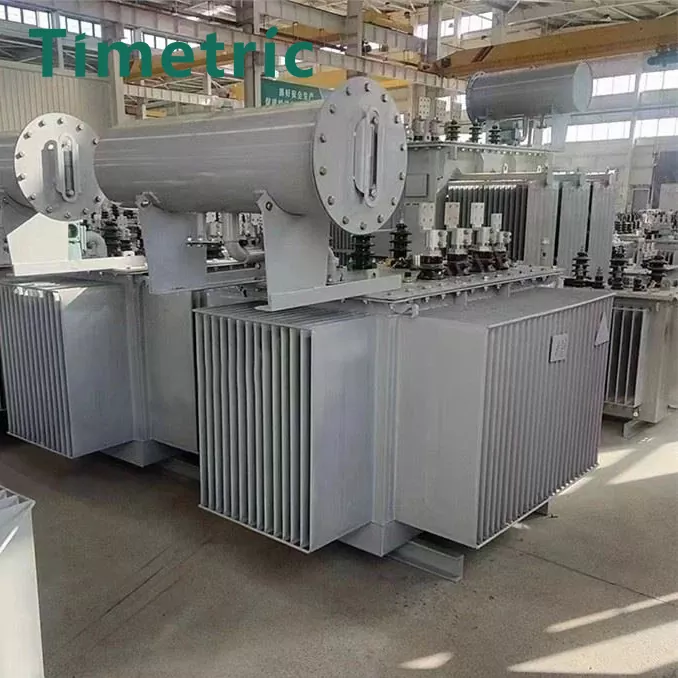

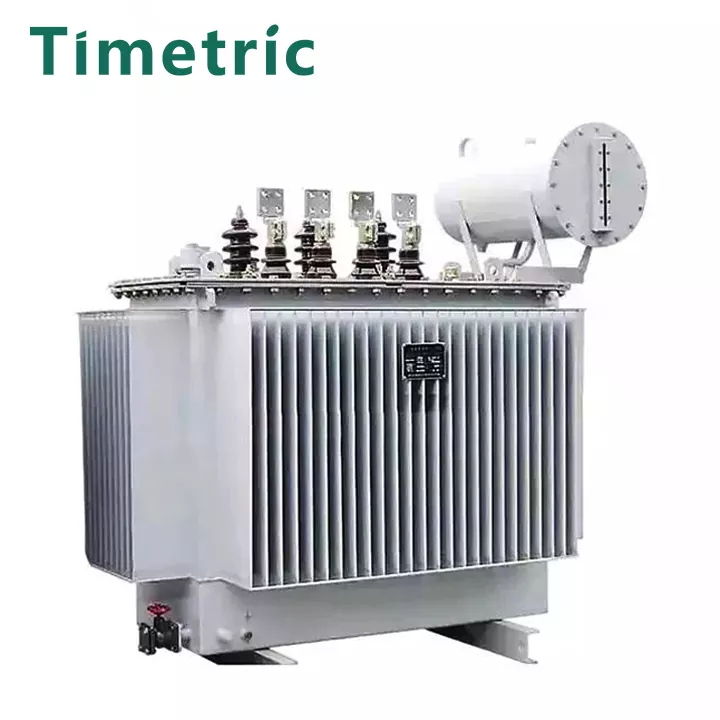

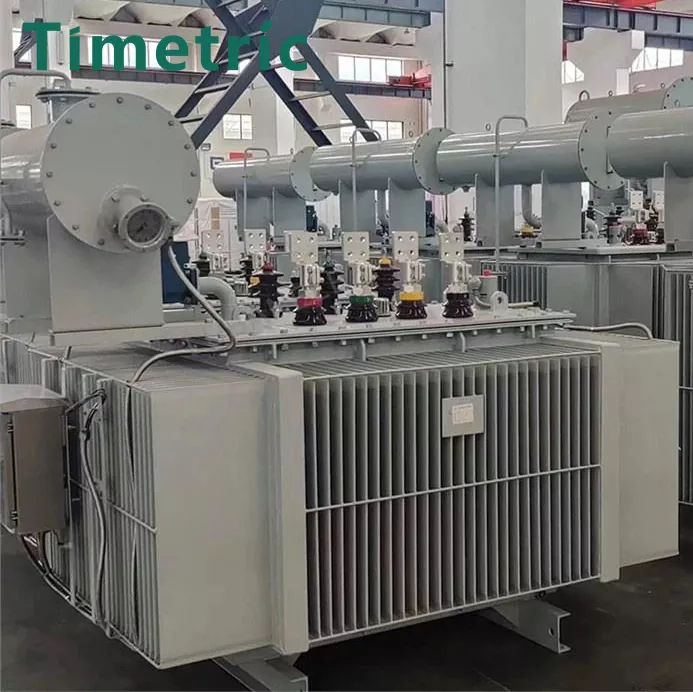

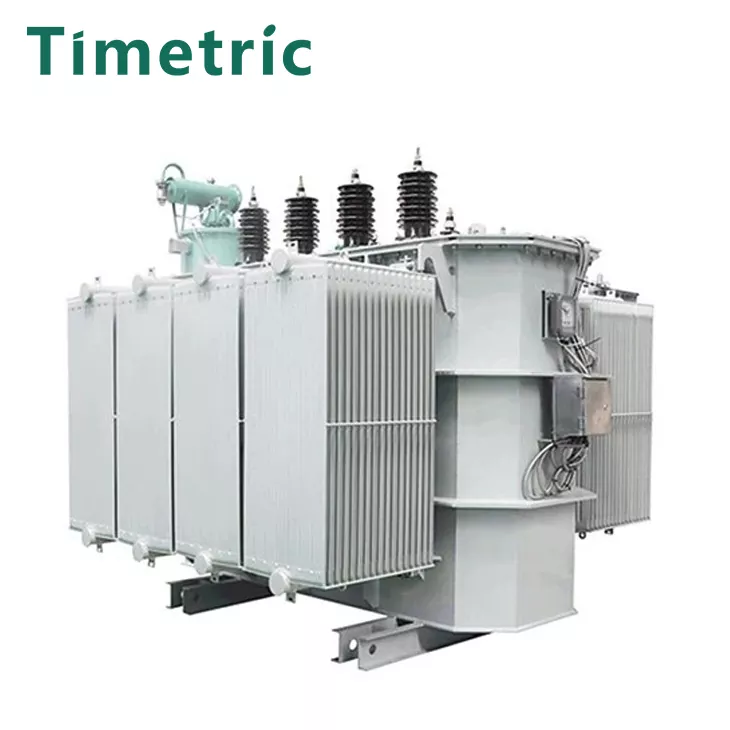

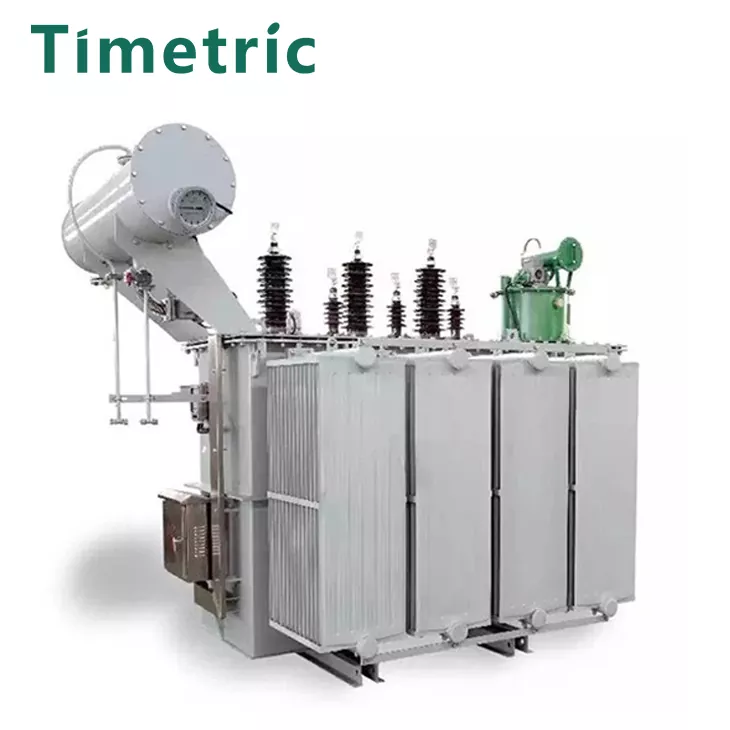

Trasformatore di potenza ad alta tensione

Il trasformatore di potenza ad alta tensione prodotto da Timetric Electric è un dispositivo utilizzato per convertire un certo valore della tensione CA (corrente) in un altro o più valori di tensione (corrente) con la stessa frequenza. Quando l'AC viene passato attraverso l'avvolgimento primario, viene generato un flusso magnetico alternato. Il flusso magnetico alternato induce una forza elettromotrice CA nell'avvolgimento secondario attraverso la conduzione magnetica del nucleo di ferro. Il livello della forza elettromotiva indotta secondaria è correlato al numero di svolte degli avvolgimenti primari e secondari, ovvero la tensione è proporzionale al numero di turni. La funzione principale è quella di trasmettere energia elettrica, quindi la capacità nominale è il suo parametro principale. La capacità nominale è un valore convenzionale che rappresenta la potenza. È una caratterizzazione delle dimensioni dell'energia elettrica trasmessa, espressa in KVA o MVA. Quando la tensione nominale viene applicata al trasformatore, viene utilizzata per determinare la corrente nominale che non supera il limite di aumento della temperatura in condizioni specifiche. Il trasformatore di potenza più a risparmio energetico è il trasformatore di distribuzione del core in lega amorfo, il cui più grande vantaggio è che il valore per la perdita di non carico è estremamente basso. Se il valore per la perdita di non carico può essere garantito alla fine è il problema principale da considerare nell'intero processo di progettazione. Quando si organizzano la struttura del prodotto, oltre a considerare che il nucleo in lega amorfo stesso non è influenzato dalle forze esterne, anche i parametri caratteristici della lega amorfa devono essere selezionati in modo accurato e ragionevole durante il calcolo.

Parametri tecnici principali

Ambiente di lavoro ：

Ambiente di utilizzo del trasformatore di potenza ad alta tensione elettrica tempotrica:

‌1. Requisiti di temperatura‌: la temperatura operativa del trasformatore ad alta tensione ha un impatto diretto sulle sue prestazioni. In generale, la temperatura ambiente del trasformatore dovrebbe essere compresa tra -30 ° C e 40 ° C. Il superamento di questo intervallo influenzerà il normale funzionamento del trasformatore, in particolare in ambienti freddi o caldi, i materiali di isolamento e il sistema di raffreddamento del trasformatore possono essere influenzati, con conseguenti danni alle attrezzature o funzionamento instabile‌. Inoltre, è necessario notare anche il limite di temperatura del trasformatore di tipo secco. La temperatura massima consentita del trasformatore mediante materiale isolante della classe F è di 155 ° C e la temperatura massima consentita del trasformatore mediante materiale di isolamento della classe H è di 180 ° C‌.

2. Requisiti di umidità‌: L'umidità ambientale del trasformatore è anche un fattore importante. Un ambiente ad alta umidità può facilmente causare umidità sulla superficie e sui materiali di isolamento interno dell'apparecchiatura, riducendo così le prestazioni dell'isolamento e aumentando il tasso di fallimento dell'attrezzatura. Pertanto, l'umidità ambientale del trasformatore dovrebbe essere generalmente controllata al di sotto dell'85%.

3. Requisiti di altitudine‌: l'altitudine influisce anche sul funzionamento del trasformatore. In generale, quando l'altitudine supera i 1.000 metri, le prestazioni dell'isolamento diminuiranno a causa della diminuzione della pressione dell'aria e la progettazione e la selezione del materiale del trasformatore devono essere regolate di conseguenza per garantire il suo normale funzionamento‌. 3

5. Altri fattori ambientali: il trasformatore dovrebbe essere installato in una posizione senza vibrazioni da agitazione o impatto evidenti e non ci dovrebbero essere gas e polvere nel mezzo sufficiente per corrodere il metallo e danneggiare l'isolamento. Inoltre, il trasformatore deve anche essere dotato di protezione da fulmini, protezione antincendio, antifurto e altre misure protettive per proteggere l'attrezzatura e ridurre l'impatto di fattori esterni.

Caratteristiche e vantaggi dei trasformatori

I trasformatori di alimentazione sono l'attrezzatura principale per la trasmissione e la distribuzione di potenza nei sistemi di alimentazione. I trasformatori di potenza riducono principalmente l'alta tensione della griglia di potenza a una tensione di 6000 volt (V) o 380 volt (V) che può essere utilizzato direttamente per fornire energia alle apparecchiature elettriche.

Se si verificano un sovraccarico o un corto circuito all'interno del trasformatore, il materiale isolante o l'olio isolante si decompongono, si espande e persino gassifica a causa di elevate temperature o scintille elettriche, causando la pressione interna del trasformatore ad aumentare bruscamente, il che può far esplodere il guscio del trasformatore, una grande quantità di olio isolante per spruzzare e bruciare e il flusso di petrolio aumenterà ulteriormente il rischio di fuoco.

Durante il funzionamento, dovrebbe essere prestata attenzione alla prevenzione degli incendi ed esplosione:

(1) Non sovraccaricare il funzionamento: il funzionamento di sovraccarico a lungo termine farà riscaldare la bobina, l'isolamento gradualmente invecchia e causare un corto circuito.

(2) Controllare regolarmente la qualità dell'olio isolante: la qualità dell'olio deve essere testata regolarmente e l'olio non qualificato deve essere sostituito in tempo o devono essere adottate altre misure.

(3) impedire l'isolamento del nucleo del trasformatore dall'invecchiamento e dai danni. Il riscaldamento a lungo termine del nucleo provoca l'invecchiamento dell'isolamento.

(4) impedire che l'isolamento venga danneggiato a causa di manutenzione negligente. Se vengono rilevati graffi o danni, dovrebbero essere gestiti in tempo.

(5) Assicurarsi che i fili siano in buone condizioni. Lo scarso contatto causerà un surriscaldamento locale.

(6) Prevenire i fulmini, poiché il trasformatore può bruciare a causa della rottura dell'isolamento.

(7) Protezione a corto circuito: se si verifica un cortocircuito nella bobina del trasformatore o nel carico, il trasformatore può bruciarsi se il sistema di protezione si guasta o l'impostazione di protezione è troppo grande. Pertanto, dovrebbe essere installata una protezione affidabile del corto circuito.

(8) Buona protezione a terra.

(9) Ventilazione e raffreddamento: se il filo della bobina del trasformatore è isolante di classe A, il suo isolamento è principalmente filo di carta e di cotone. La durata dell'isolamento sarà ridotta di circa la metà per ogni aumento della temperatura di 8 ° C. Il trasformatore funziona a una temperatura normale inferiore a 90 ° C e ha una vita di circa 20 anni. Se la temperatura sale a 105 ° C, la vita è di 7 anni. Quando il trasformatore è in funzione, è necessario mantenere una buona ventilazione e raffreddamento.

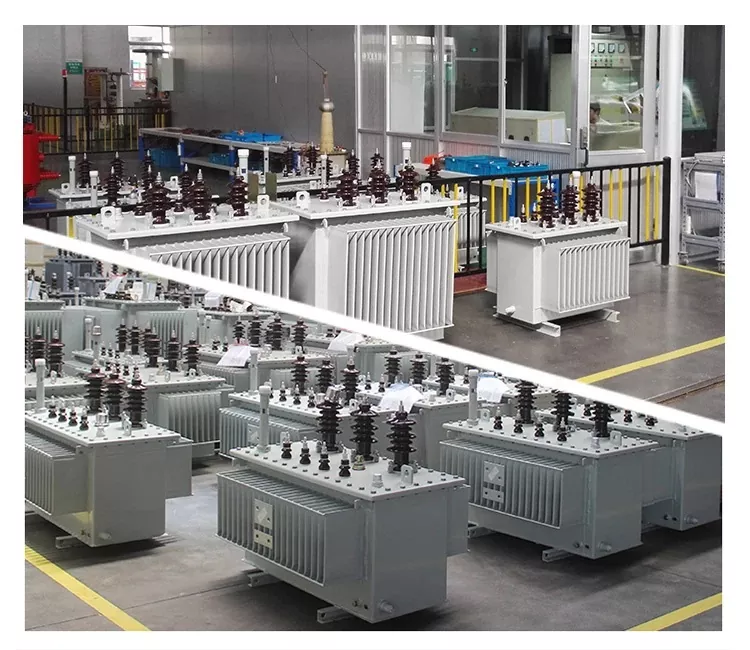

Prodotto vero scatto

FAQ

La tua azienda può fornire un trasformatore di potenza di tensione personalizzato?

Naturalmente, si prega di fornire il più possibile tutti i requisiti del trasformatore immerso nell'olio, ad esempio: tensione, capacità, rapporto di tensione, frequenza, intervallo di applicazione del prodotto, metodo di raffreddamento, ecc.

Qual è il tuo tempo di consegna più veloce?

In circostanze normali, accettiamo le richieste dei clienti, comunichiamo e confermiamo i parametri specifici del trasformatore immerso nell'olio e il tempo di produzione effettivo viene determinato in base alla quantità di acquisto.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
