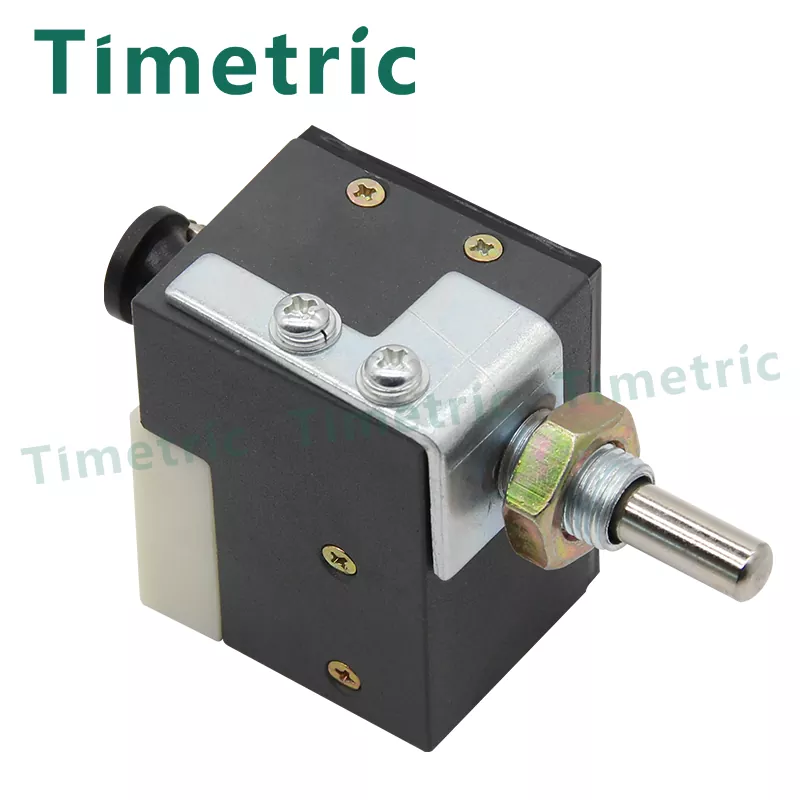

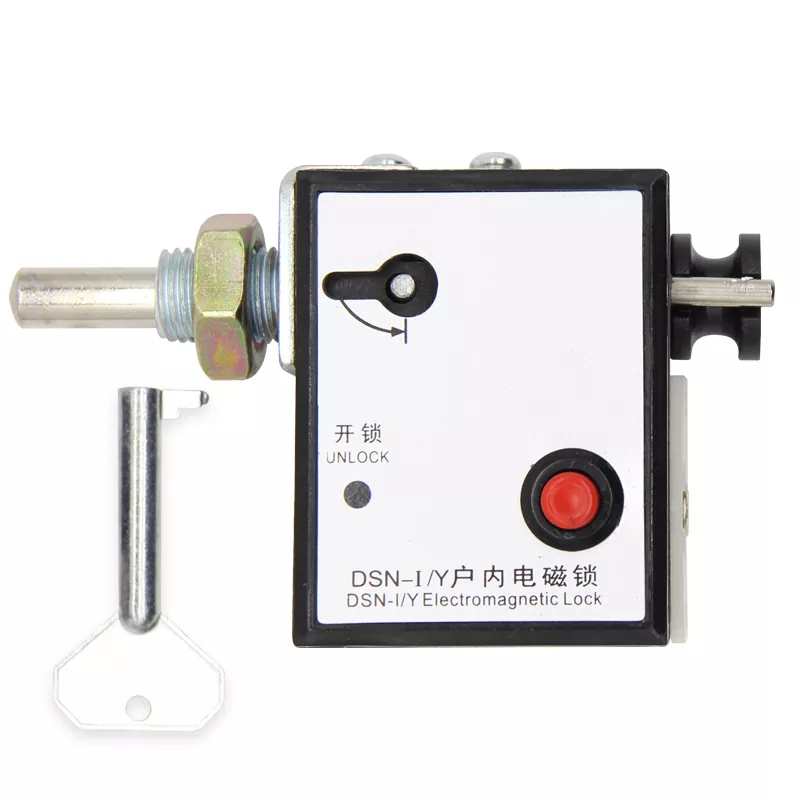

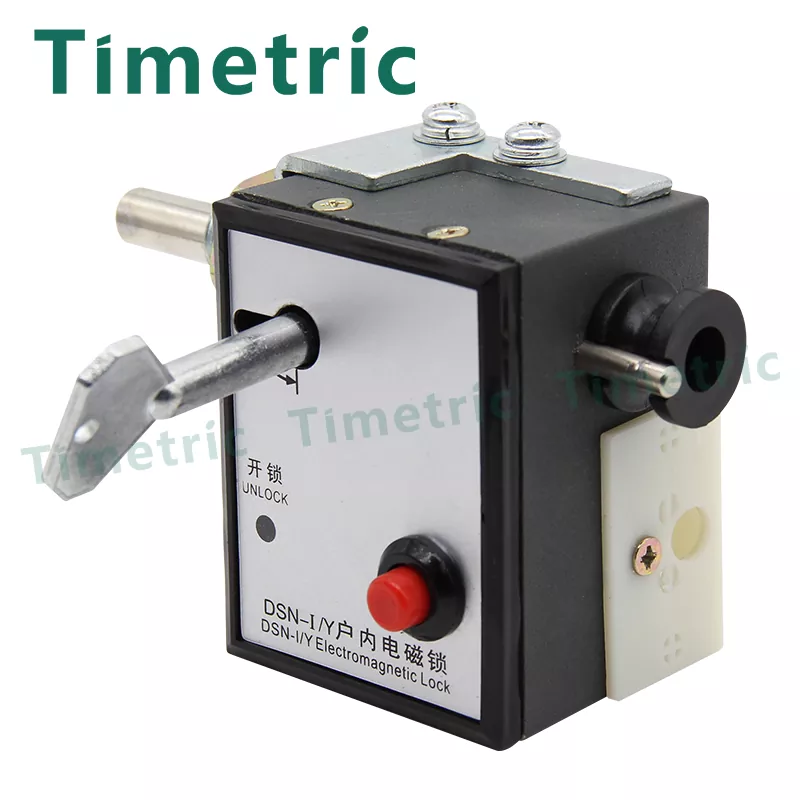

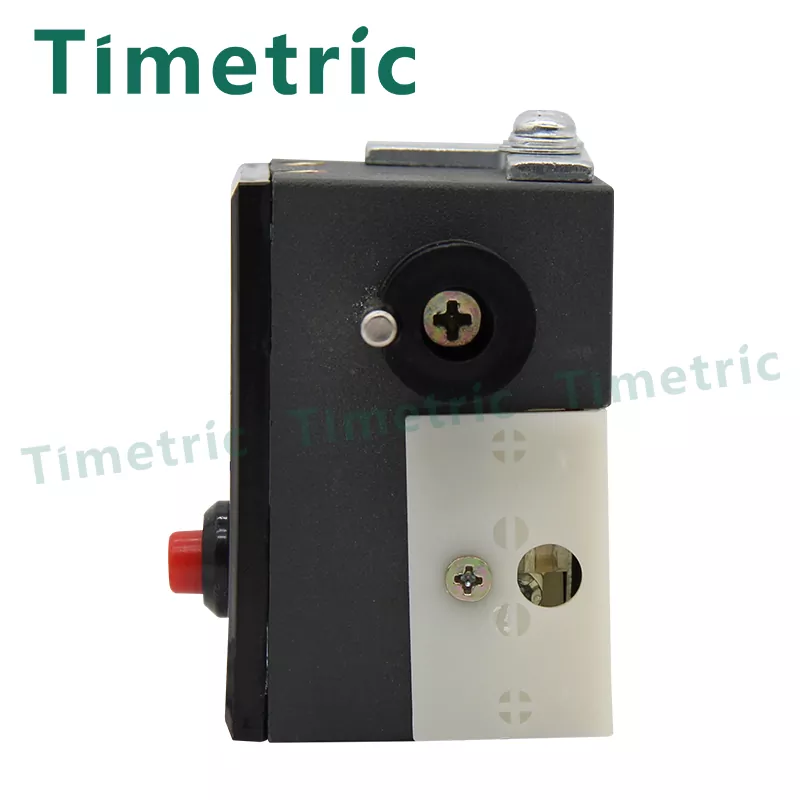

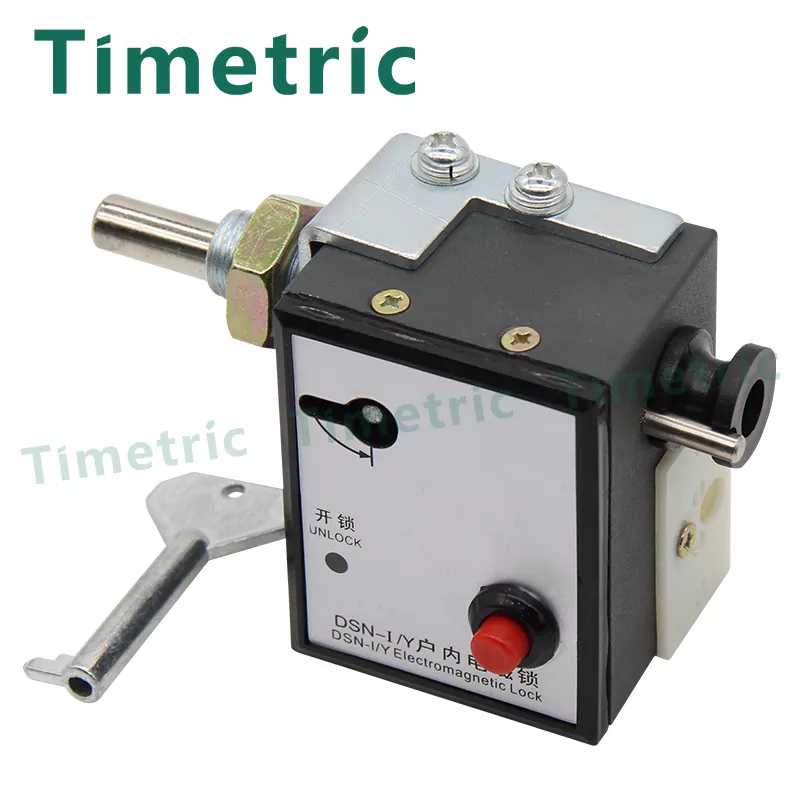

Serratura elettromagnetica per interni 110 V

Caratteristiche della serratura elettromagnetica Timetric Indoor 110V La serratura elettromagnetica interna è un dispositivo di interblocco per meccanismi di controllo elettronico per impedire il funzionamento errato degli apparecchi di comando ad alta tensione. È adatto principalmente per le porte anteriori e posteriori dell'armadio di quadri interni ad alta tensione, interruttori di isolamento, interruttori automatici, cavi di messa a terra e altre parti che devono essere bloccate per ottenere un interblocco per evitare malfunzionamenti. È un dispositivo di chiusura indispensabile per i reparti di produzione e fornitura di energia.

Invia richiesta

Descrizione del prodotto

Quadro di media tensione per interni - Blocco elettromagnetico per interni

Uno: passaggi di installazione

1. Rimuovere in sequenza il dado M5, la rondella elastica e la rondella piatta della vite di montaggio a pannello;

2. Inserire prima il lato del bullone del corpo della serratura nell'apertura dall'esterno della porta dell'armadio, quindi ruotare il corpo della serratura in modo che la vite di montaggio sul pannello si inserisca nel foro da 60 mm aperto sulla porta dell'armadio e fissare la serratura. pannello e pannello della porta dell'armadio piatto;

3. Installare in sequenza la rondella piatta, la rondella elastica e il dado M5 sulla vite M5 sul pannello di chiusura dall'interno della porta dell'armadio, quindi serrare il dado M5.

Due: istruzioni per l'uso

(1) Passaggi operativi normali

UN. Premere il pulsante, l'alimentazione si accende, la bobina dell'elettromagnete viene azionata elettricamente, il nucleo di ferro mobile è separato dal fermo del chiavistello e la spia di sblocco è accesa, indicando che è consentito sbloccare la serratura.

B. Ruotare la maniglia nella direzione di sblocco (in senso orario se aperta a sinistra, in senso antiorario quando aperta a destra), quando viene ruotata nella posizione limite e continua a esercitare forza, il chiavistello tornerà automaticamente nella posizione bloccata e la porta dell'armadio potrà essere aperto. Se non è nella posizione sbloccata, il chiavistello tornerà automaticamente nella posizione bloccata, che soddisfa la funzione di ripristino automatico. Se il chiavistello è nella posizione bloccata, la maniglia deve essere ruotata manualmente nella direzione di sblocco, ovvero il chiavistello ritorna nella posizione bloccata, in modo da soddisfare i requisiti di bloccaggio. stato.

Nota: le serrature A e B hanno lo stesso aspetto e le stesse dimensioni di installazione

(2) Metodo di funzionamento: A. Pulsante di selezione B. Tirare la maniglia

(3) Passaggi di sblocco manuale:

UN. Premere il pulsante, l'alimentazione viene interrotta forzatamente dal circuito di blocco, la luce di sblocco è spenta e il nucleo di ferro mobile è bloccato sul fermo del chiavistello, indicherà che lo sblocco non è consentito;

B. Quando la serratura deve essere sbloccata in circostanze speciali, prendere la chiave di sblocco, inserirla nel foro di sblocco, girare la chiave di 90° secondo l'etichetta sul pannello su "-", cioè "posizione di arresto", e spingere la allontanare il nucleo di ferro dal fermo della serratura;

C. (Come il normale passaggio b) per soddisfare la funzione di "sblocco manuale".

Nota: il processo di sblocco della chiave di sblocco consiste nello spingere il nucleo di ferro mobile lontano dal fermo del bullone di bloccaggio per rilasciare lo stato bloccato. Per sbloccare la serratura, è necessario utilizzare il quadrante o la maniglia per spostare il chiavistello per raggiungere lo scopo di sbloccaggio, quindi la chiave di sblocco non può essere utilizzata direttamente. sbloccare.

Parametri correlati:

1. Tensione di funzionamento CA/CC 220 V, 110 V
2. Contatto ausiliario: corrente ≤3A
Corrente ≤ 6A (interruttore bloccato)
3. Ambiente operativo a. Temperatura: limite superiore +40°C
Limite inferiore -25℃-----10℃
4. Umidità: il valore medio giornaliero non è superiore al 95%
La media mensile non è superiore al 90%
Temperatura dell'aria ambiente: limite superiore +40°C, limite inferiore: -10°C nelle zone generali, -25°C nelle zone alpine.
Altitudine: L'altitudine dell'area di installazione non è superiore a 1000 m.
Umidità ambientale: l'umidità relativa media giornaliera dell'aria non è superiore al 95% e la media mensile non è superiore al 90%.
Condizioni ambientali: nessun inquinamento evidente, assenza di corrosione chimica, infiammabile, esplosiva e nebbia salina e assenza di vibrazioni forti e frequenti
