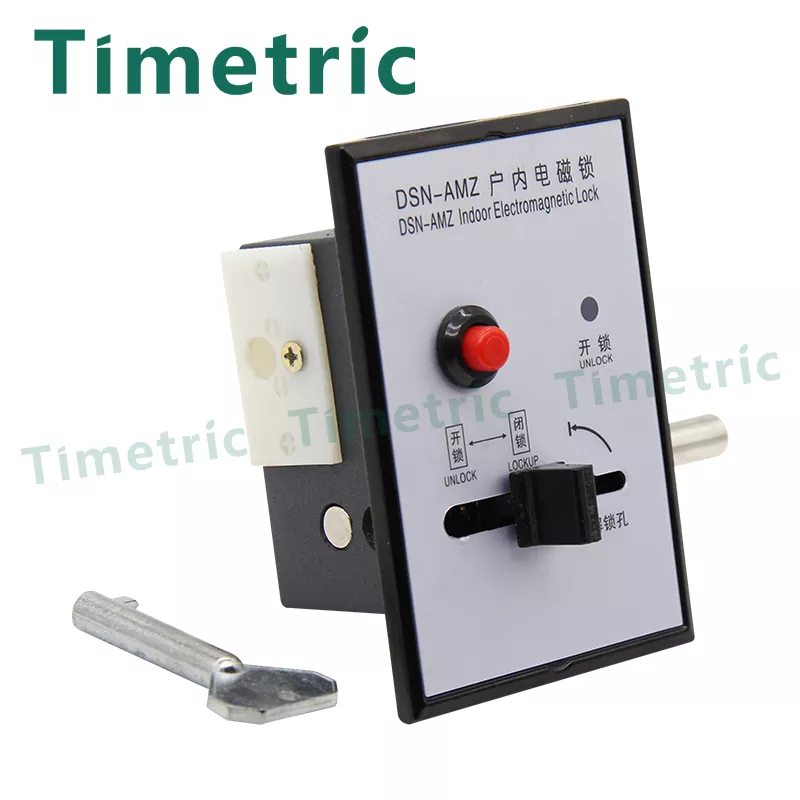

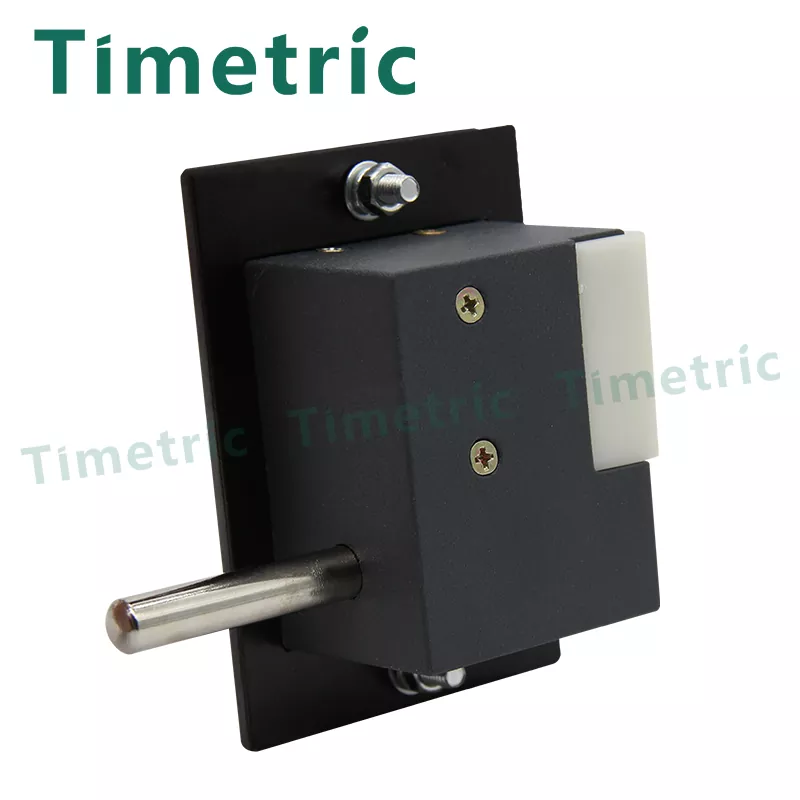

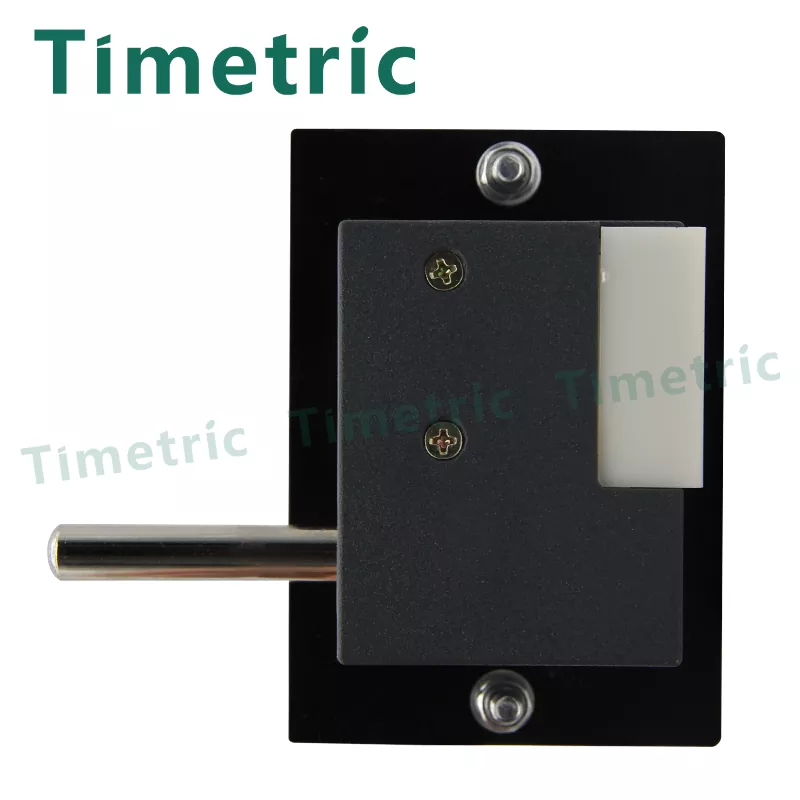

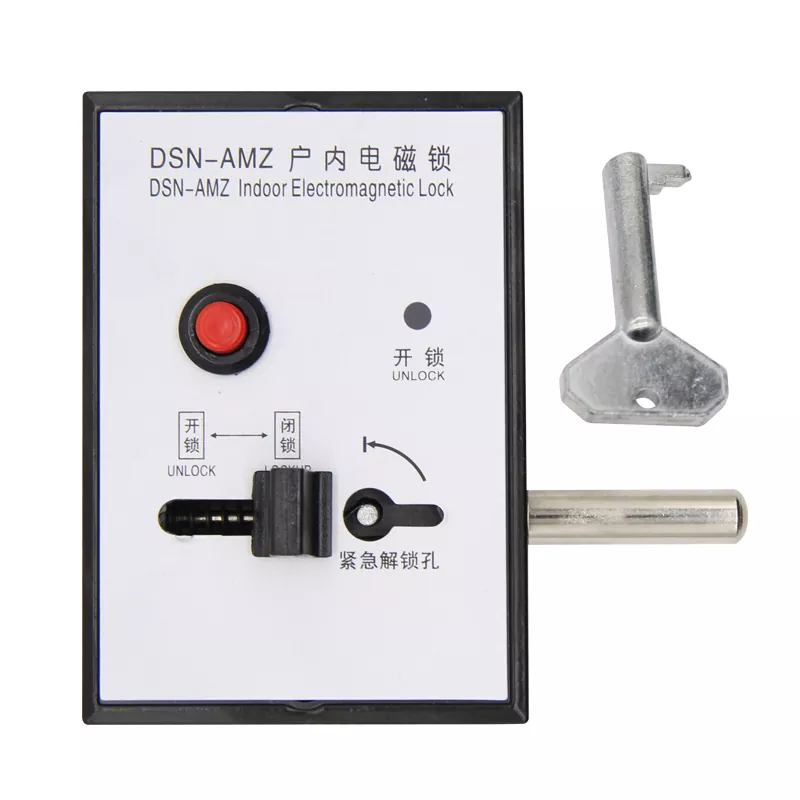

Serratura elettromagnetica DSN-BMY per interni

Quadro di media tensione per interni - Serratura elettromagnetica DSN-BMY per interni

Uno: passaggi di installazione

1. Iniziare rimuovendo il dado M5, la rondella elastica e la rondella piatta dalla vite di montaggio del pannello.
2. Inserire il lato del bullone del corpo della serratura attraverso l'apertura della porta dell'armadio dall'esterno. Ruotare il corpo della serratura per allineare la vite di montaggio con il foro da 60 mm sulla porta dell'armadio, assicurandosi che il pannello della serratura e il pannello della porta dell'armadio siano piatti.
3. Dall'interno della porta dell'armadio, assemblare la rondella piatta, la rondella elastica e il dado M5 sulla vite M5 del pannello di chiusura. Stringere saldamente il dado M5.

Due: istruzioni per l'uso

(1)Operazione normale

UN. Per iniziare, premere il pulsante per attivare l'alimentazione. Questa azione farà sì che la bobina dell'elettromagnete separi il nucleo di ferro mobile dal fermo del chiavistello della serratura e la spia di sblocco si accenderà, indicando che la serratura è pronta per essere sbloccata.

B. Per sbloccare la porta dell'armadio, girare la maniglia nella direzione di sblocco (in senso orario per apertura a sinistra, in senso antiorario per apertura a destra). Quando la maniglia raggiunge la posizione limite e si continua ad applicare la forza, il chiavistello tornerà automaticamente nella posizione di blocco, consentendo di aprire la porta dell'armadio. Se il chiavistello non è nella posizione sbloccata, ritornerà automaticamente nella posizione bloccata (reset automatico). Se il chiavistello è già nella posizione di chiusura, ruotare manualmente la maniglia per soddisfare i requisiti di chiusura.

Nota: le serrature A e B hanno lo stesso aspetto e le stesse dimensioni di installazione.

(2)Metodo operativo

A. Utilizzare il pulsante di composizione. B. Tirare la maniglia.

(3)Sblocco manuale

UN. Premere il pulsante per interrompere l'alimentazione, spegnendo la spia di sblocco. Il nucleo mobile in ferro si attaccherà al fermo del chiavistello della serratura, indicando che non è consentito lo sbloccaggio.

B. Per situazioni di sblocco speciali, prendere la chiave di sblocco e inserirla nel foro di sblocco. Girare la chiave di 90° su "-" (posizione di arresto) come etichettato sul pannello. Spingere il nucleo di ferro mobile lontano dal fermo di blocco.

C. Seguire gli stessi passaggi del funzionamento normale (passaggio b) per ottenere lo "sblocco manuale".

Nota: la chiave di sblocco viene utilizzata per rilasciare lo stato bloccato spingendo il nucleo di ferro mobile. Per lo sbloccaggio completo è necessario utilizzare il quadrante o la maniglia, poiché la chiave da sola non può sbloccare direttamente la serratura.

Parametri correlati:

1. Tensione di funzionamento CA/CC 220 V, 110 V
2. Contatto ausiliario: corrente ≤3A
Corrente ≤ 6A (interruttore bloccato)
3. Ambiente operativo a. Temperatura: limite superiore +40°C
Limite inferiore -25℃-----10℃
4. Umidità: il valore medio giornaliero non è superiore al 95%
La media mensile non è superiore al 90%
Temperatura dell'aria ambiente: limite superiore +40°C, limite inferiore: -10°C nelle zone generali, -25°C nelle zone alpine.
Altitudine: L'altitudine dell'area di installazione non è superiore a 1000 m.
Umidità ambientale: l'umidità relativa media giornaliera dell'aria non è superiore al 95% e la media mensile non è superiore al 90%.
Condizioni ambientali: nessun inquinamento evidente, assenza di corrosione chimica, infiammabile, esplosiva e nebbia salina e assenza di vibrazioni forti e frequenti
