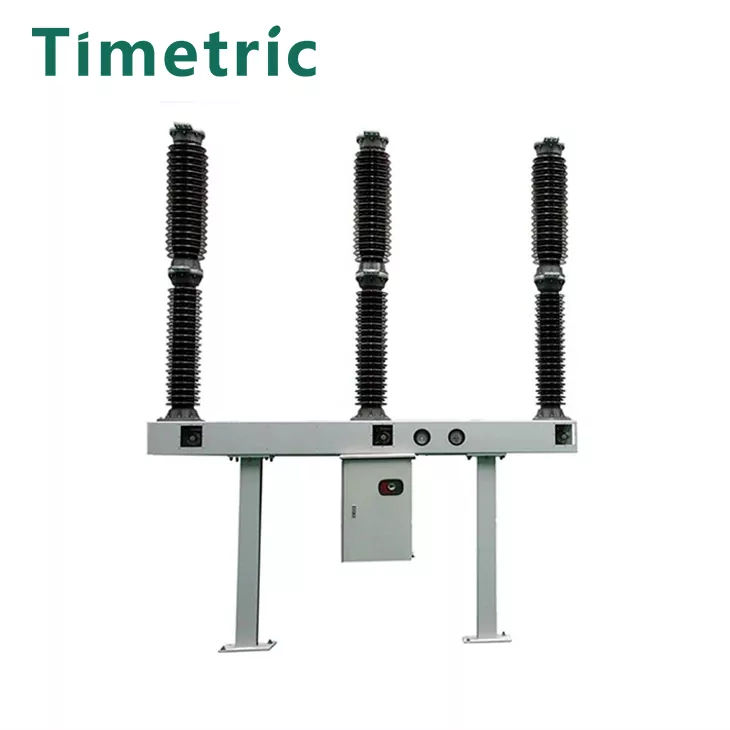

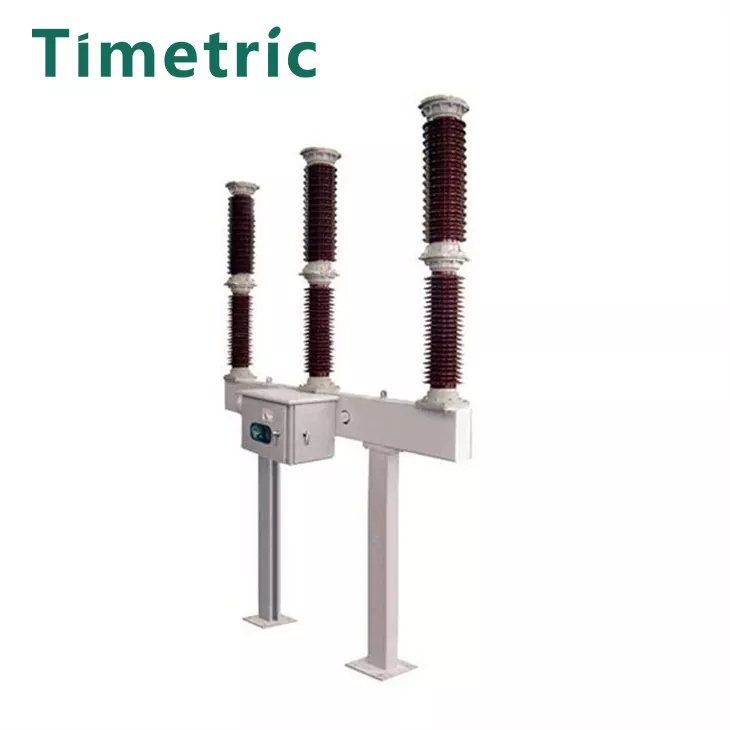

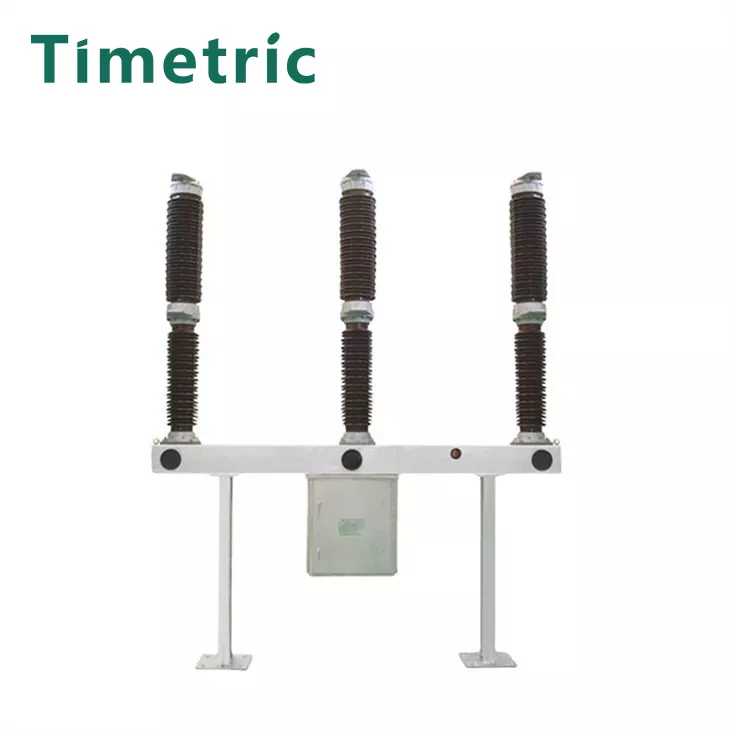

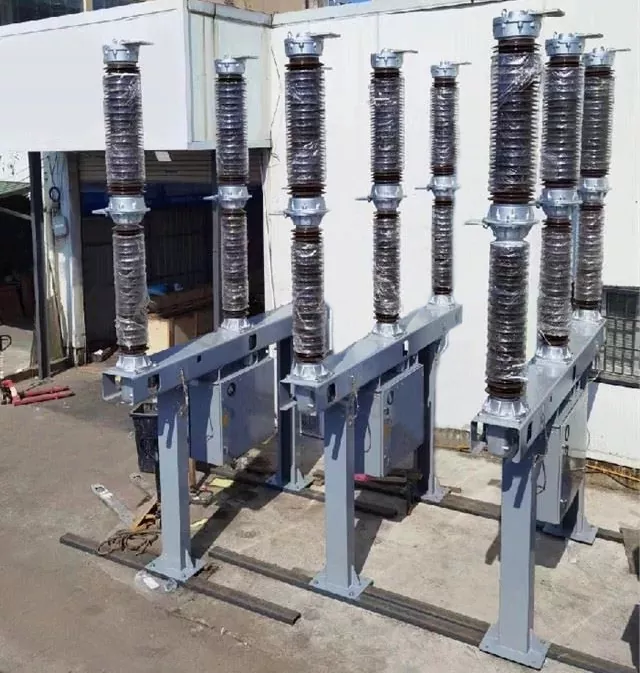

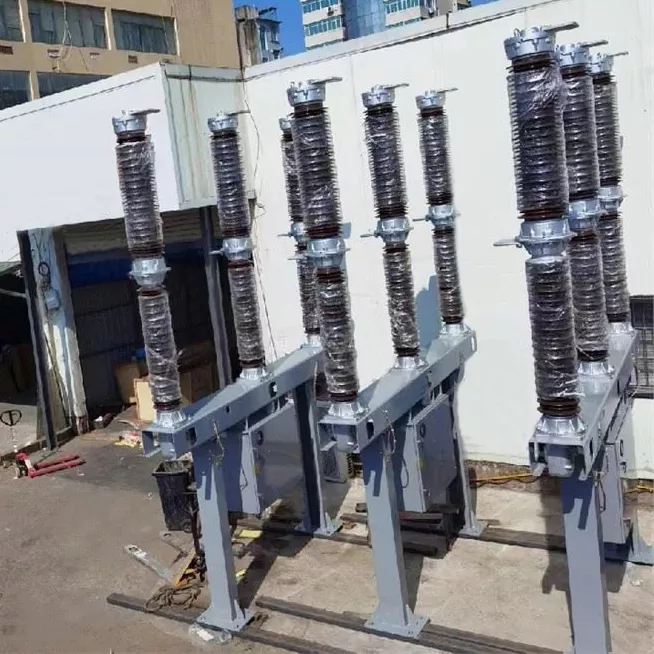

Articolo: interruttore automatico 132kv Sf6Eccellenti prestazioni di estinzione dell'arco:Il gas SF6 offre eccezionali capacità di estinzione degli archi elettrici.Design compatto e semplice:L'interruttore presenta una struttura semplice e dimensioni compatte per una facile installazione.Prestazioni di apertura efficaci:Offre un funzionamento bilanciato con prestazioni di apertura affidabili.Design sigillato a basso rumore:La costruzione sigillata riduce al minimo il rumore operativo.Requisiti di manutenzione ridotti:L'interruttore ha un carico di lavoro di ispezione e manutenzione ridotto, rendendolo facile da usare.
I vantaggi dell'interruttore automatico del gas ad alta tensione LW9-72.5 Sf6 per esterni sono i seguenti:
● Forte capacità di rottura
L'interruttore automatico Sf6 da 132 kv estingue efficacemente gli archi utilizzando il gas SF6. La sua rapida velocità di soffiaggio dell'arco e il breve tempo di combustione gli consentono di gestire correnti di interruzione elevate, garantendo la sicurezza dei circuiti di media e alta tensione. Non vi è alcun rischio di riaccensione dopo aver scollegato correnti capacitive o induttive.
● Lunga vita elettrica
Questo interruttore vanta una lunga durata e cicli di manutenzione estesi. È in grado di eseguire operazioni frequenti in un breve lasso di tempo, dimostrando sicurezza e durata eccellenti. Può aprirsi 19 volte ininterrottamente a una capacità piena di 50 kA, con una capacità di interruzione di corrente totale fino a 4200 kA.
● Alto livello di isolamento
Utilizzando il gas SF6 come mezzo isolante, l'interruttore raggiunge un livello di isolamento molto elevato. Ad una pressione di 0,3 MPa supera facilmente vari test di isolamento, garantendo un sostanziale margine di sicurezza.
● Buone prestazioni di tenuta
L'interruttore automatico Sf6 da 132 kv presenta una struttura semplice e ben sigillata. La camera dell'interruttore, la resistenza e il pilastro formano compartimenti di gas indipendenti, con un basso contenuto di umidità nel gas SF6. Questo design consente una comoda installazione e manutenzione senza la necessità di aprire i componenti interni, garantendo una tenuta affidabile.
Condizioni di installazione e funzionamento:·
Opzioni di montaggio:
● Montaggio laterale
● Montato al centro
Intervallo di temperatura ambiente:
● Limite superiore: +40°C
● Limite inferiore: -30°C
Altitudine:
● Massimo: ≤2000 m
● (Per altitudini superiori a 2000 m, il livello di isolamento nominale deve essere aumentato di conseguenza)
Resistenza al vento:
● Pressione massima del vento: 700 Pa (equivalente a una velocità del vento di 34 m/s)
Resistenza sismica:
● Intensità del terremoto: fino a 8 gradi
Livello di inquinamento:
● Classe I
Massima differenza di temperatura giornaliera:
● Non più di 25°C
Numero di serie |
Parametro |
Unità |
Valore |
||
LW30-126W/T3150-40 |
LW30-126W/T4000-40(H) |
||||
1 |
Ambiente applicabile |
|
Applicabilità nelle normali regioni alpine |
||
2 |
Tensione nominale |
kV |
110/126/132/145 |
||
3 |
Frequenza nominale |
Hz |
50(60) |
||
4 |
Corrente nominale |
A |
3150 |
||
5 |
primo coefficiente di apertura |
|
1.5 |
||
6 |
Corrente di interruzione nominale di cortocircuito Ik |
kA |
40/31.5 |
||
7 |
Corrente nominale di chiusura in cortocircuito (valore di picco) |
kA |
100/80 |
||
8 |
Corrente nominale di tenuta al cortocircuito |
kA |
40/31.5 |
||
9 |
Corrente nominale di tenuta di picco |
kA |
100/80 |
||
10 |
Durata nominale del cortocircuito |
S |
4 |
||
11 |
Corrente di interruzione sfasata nominale |
kA |
10/8 |
||
12 |
Corrente di interruzione del guasto di zona vicina |
kA |
90% IO, 75% IO |
||
13 |
Corrente di commutazione di carica della linea nominale |
A |
31.5 |
||
14 |
Sequenza operativa nominale |
|
0-0.3S-C0-180S-C0 |
||
15 |
Resistenza del circuito principale |
µΩ |
≤65 |
||
16 |
Vita meccanica |
Di second'ordine |
6000 o 10000 |
||
17 |
livello di interferenza radio |
µV |
≤500 |
||
18 |
Distanza di dispersione |
tra le fratture |
mm |
3906/3150 |
|
a terra |
kg |
3906/3150 |
● Indicatori non accesi prima della chiusura dell'operazione
Se gli indicatori rosso e verde sono spenti, indica un circuito di controllo scollegato o una mancanza di alimentazione di controllo (ad esempio, un fusibile bruciato). Controllare quanto segue:
• Controllare l'alimentazione
• Tensione operativa normale
• Stato del fusibile
• Funzionalità relè anti-salto
• Stato dei contatti ausiliari dell'interruttore
• Assicurarsi che non vi sia pressione dell'aria che possa causare il disinnesto del dispositivo di chiusura
● Luce rossa spenta dopo l'operazione di chiusura
Se la luce rossa è spenta, la luce verde lampeggia e suona il clacson, significa che la posizione della maniglia di manovra e dell'interruttore automatico non corrisponde: l'interruttore automatico non è chiuso. I problemi comuni includono:
• Fusibile del circuito di chiusura bruciato
• Contatto difettoso nel circuito di chiusura
• Guasto del contattore di chiusura
• Malfunzionamento della bobina di chiusura
● Luce verde spenta, luce rossa accesa con indicatori lampeggianti
Se l'interruttore si chiude ma poi scatta automaticamente (la luce rossa lampeggia) e suona il clacson, indica un guasto. I possibili motivi includono:
• Linea difettosa che provoca l'intervento della protezione
• Guasto meccanico che impedisce all'interruttore di rimanere chiuso
● Luce verde spenta, luce rossa spenta, ma il misuratore di corrente indica chiuso
Se la luce verde è spenta, anche la luce rossa è spenta, ma il misuratore di corrente mostra che l'interruttore è chiuso, i potenziali problemi potrebbero essere:
• Contatto scadente nei contatti dell'interruttore ausiliario o di controllo
• Scollegamento della bobina di sgancio, che impedisce il funzionamento
• Fusibile del circuito di controllo bruciato
• Lampadina spia bruciata
● Messa a terra dell'alimentatore CC
L'alimentazione CC dell'interruttore automatico Sf6 da 132 kv deve essere messa a terra in due punti. Un'eccessiva umidità nel gas SF6 può compromettere l'isolamento, compromettere l'estinzione dell'arco e produrre sostanze tossiche. Livelli elevati di umidità possono portare a:
• Condensa sulle superfici isolanti, che riduce l'efficacia dell'isolamento
• Guasto da flashover nei casi più gravi
• Reazioni di idrolisi sotto un arco, che generano sottoprodotti pericolosi come il triossido di tungsteno e il fluoruro di rame
• Effetti corrosivi su materiali organici solidi e metalli, con conseguente riduzione della durata delle apparecchiature
