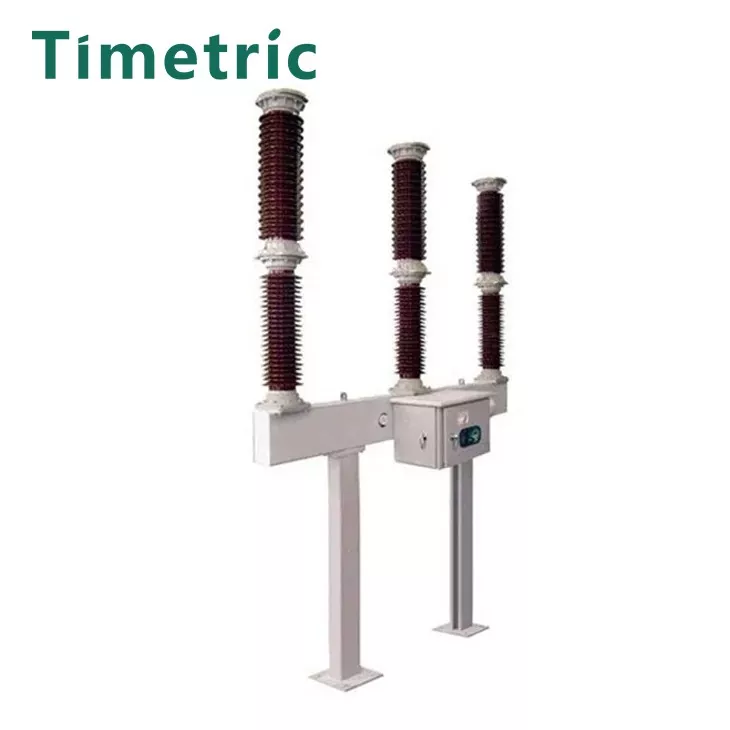

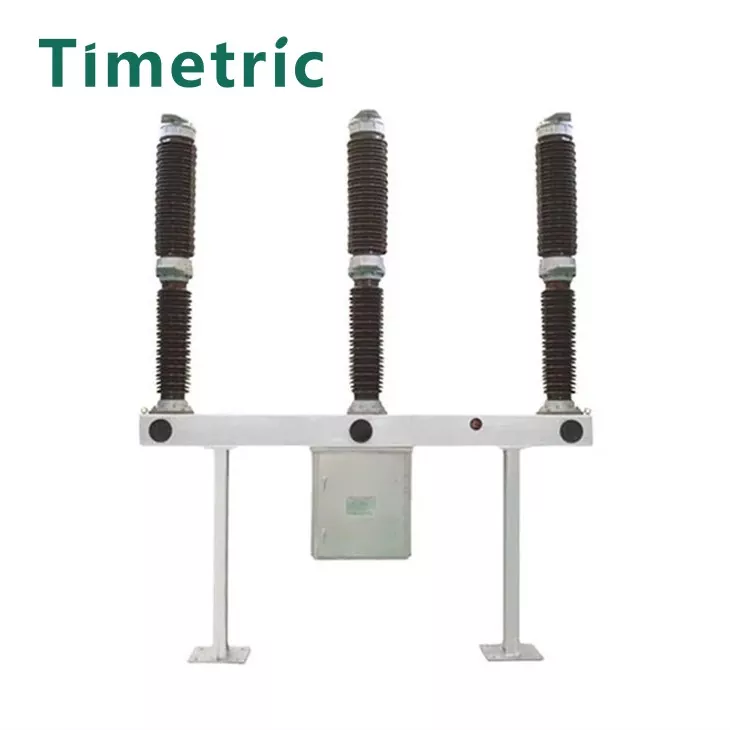

Interruttore automatico 90kv 110kv Sf6

L'interruttore automatico Sf6 da 90 kv 110 kv è una nuova generazione di interruttori automatici ad alta tensione autoenergetici. Questo prodotto è progettato per:

Applicazioni:

● Correnti di carico di chiusura e interruzione e correnti di guasto di cortocircuito.

● Controllo e protezione delle apparecchiature elettriche e delle linee di collegamento nei sistemi di alimentazione CA 50 Hz, 126 kV.

Capacità di altitudine:

● Adatto per l'uso in zone al di sotto dei 2500 metri sopra il livello del mare.

Isolamento ed estinzione dell'arco:

● Utilizza il gas SF6 sia come isolante che come mezzo di estinzione dell'arco. Nelle regioni alpine viene utilizzata una miscela di SF6 e CF4.

Meccanismo operativo:

● Presenta un principio di estinzione dell'arco ad autoenergia ed è dotato di un meccanismo di funzionamento a molla.

Principali parametri tecnici

Struttura e dimensioni di montaggio

Ambiente di lavoro:

Articolo: LW9-72.5 Installazione e condizioni operative dell'interruttore automatico dell'esafluoruro di zolfo

Altitudine:

● Adatto per installazione in zone al di sotto dei 2500 metri sul livello del mare. Se utilizzato ad altitudini più elevate, potrebbero essere necessari adeguamenti al livello di isolamento nominale.

Temperatura ambiente:

●  Progettato per funzionare entro un intervallo di temperature specificato. In genere, il limite superiore è +40°C e il limite inferiore è -30°C.

Umidità:

● L'interruttore automatico deve essere installato in ambienti con bassa umidità per impedire l'ingresso di umidità, che può influenzare le proprietà di isolamento del gas SF6.

Pressione del vento:

● Deve resistere a pressioni del vento fino a 700 Pa (equivalenti a una velocità del vento di 34 m/s).

Resistenza sismica:

● In grado di resistere a intensità di terremoto fino a 8 gradi.

Livello di contaminazione:

● Progettato per l'uso in ambienti classificati con livelli di contaminazione di Classe I, garantendo un funzionamento affidabile in aree meno inquinate.

Possibili cause di guasto del circuito elettrico

Ripartizione dell'isolamento:

Il deterioramento dell'isolamento dovuto all'ingresso di umidità o di contaminanti può provocare cortocircuiti o archi elettrici.

Perdita di gas SF6:

La perdita di gas SF6 può ridurre l'efficacia dell'isolamento e aumentare il rischio di guasti elettrici.

Guasto meccanico:

Malfunzionamenti nel meccanismo di comando a molla o in altri componenti meccanici possono impedire il corretto funzionamento dell'interruttore.

Guasto del componente elettrico:

Il guasto dei relè di controllo, dei contatti o dei dispositivi di protezione del circuito può causare interruzioni del circuito.

Sovraccarico:

Il funzionamento continuo al di sopra della corrente nominale può causare surriscaldamento e danni all'interruttore.

Eventi di cortocircuito:

Cortocircuiti improvvisi possono creare correnti eccessive che possono superare il potere di interruzione dell'interruttore.

Fattori ambientali:

Temperature estreme, umidità elevata o contaminazione possono influire negativamente sulle prestazioni e sull'affidabilità dell'interruttore.

Installazione o manutenzione impropria:

Pratiche di installazione errate o una manutenzione inadeguata possono portare a guasti operativi.

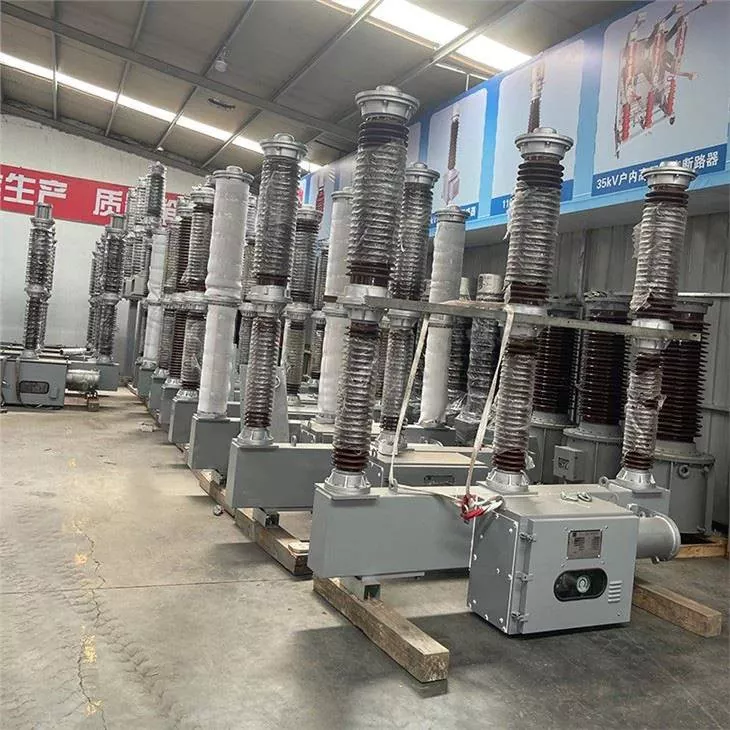

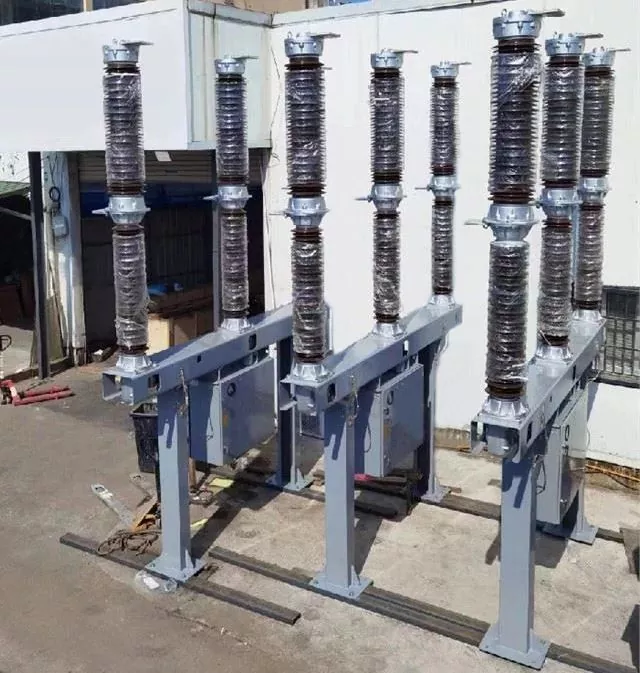

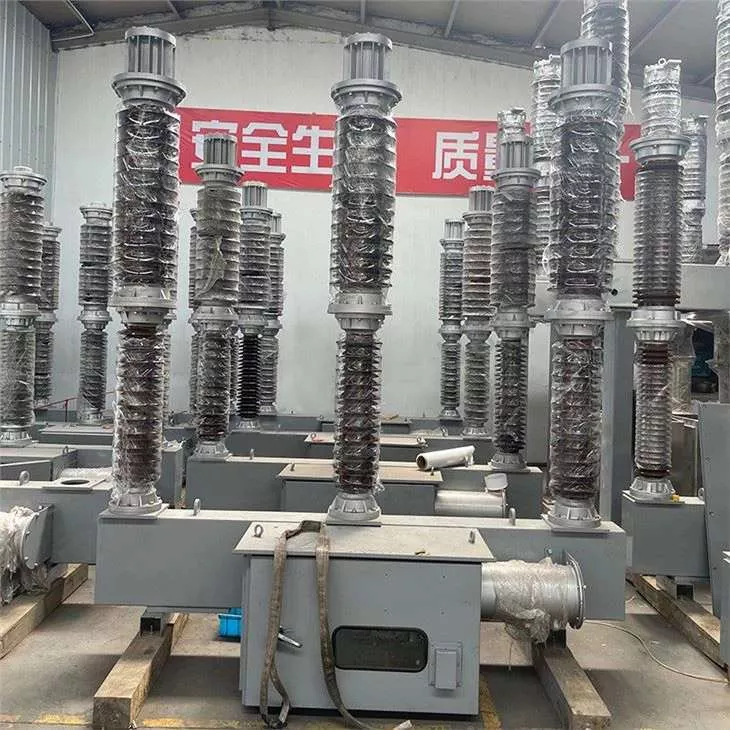

Colpo reale del prodotto

Domande frequenti

Q1: Qual è lo scopo principale dell'interruttore automatico SF6 da 90 kV e 110 kV?

A1: L'interruttore automatico è progettato per chiudere e interrompere le correnti di carico e le correnti di guasto di cortocircuito nei sistemi di alimentazione, fornendo controllo e protezione per le apparecchiature elettriche.

Q2: Che tipo di gas viene utilizzato nell'interruttore?

A2: L'interruttore utilizza il gas esafluoruro di zolfo (SF6) come mezzo isolante ed estinguente dell'arco. Nelle regioni alpine può essere utilizzata una miscela di SF6 e CF4.

Q3: Quali sono le condizioni operative per questo interruttore?

A3: Funziona efficacemente ad altitudini inferiori a 2500 metri, con temperature ambiente che vanno da -30°C a +40°C.
