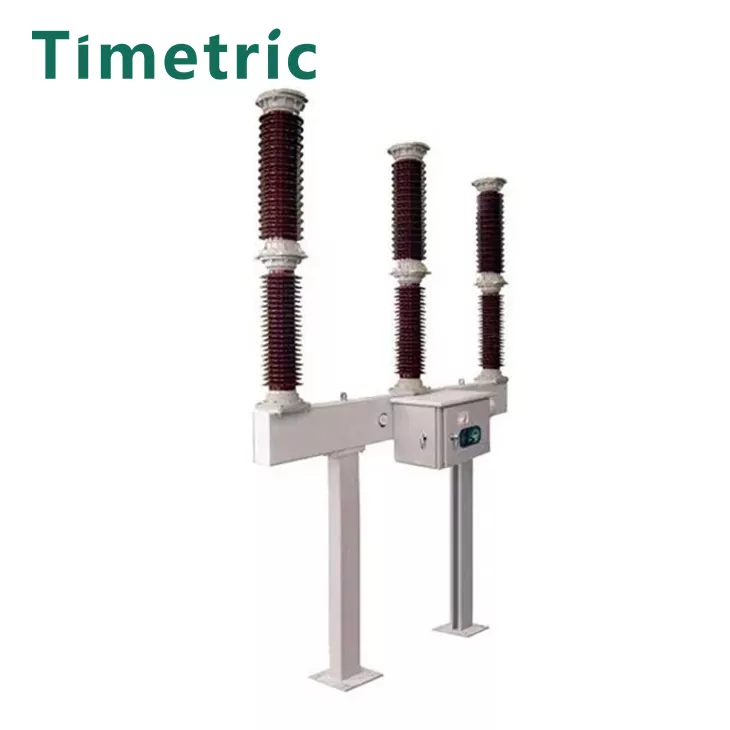

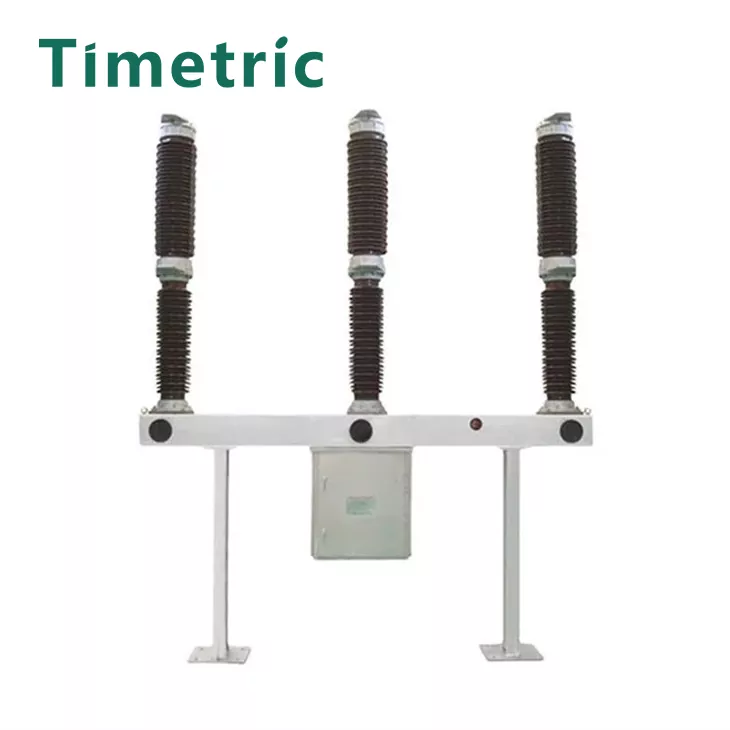

Interruttore automatico 145kv 132kv Sf6

Articolo: interruttore automatico 150kv 145kv 132kv Sf6
Eccellenti prestazioni di estinzione dell'arco: il gas SF6 è altamente efficace nell'estinzione degli archi.
Struttura compatta: il design è semplice e poco ingombrante.
Buone prestazioni di apertura: fornisce un funzionamento affidabile con prestazioni bilanciate.
Design sigillato: riduce significativamente il rumore operativo.
Bassi requisiti di manutenzione: riduce al minimo il carico di lavoro di ispezione e manutenzione.

Invia richiesta

Descrizione del prodotto

Articolo: interruttore automatico 150kv 145kv 132kv Sf6

Questo interruttore utilizza il principio di autoestinzione dell'arco, che consente di ridurre notevolmente il diametro e il peso della bombola a pressione. Di conseguenza, il lavoro operativo è ridotto al minimo, rendendo fattibile l'uso di un meccanismo operativo a molla.

Caratteristiche principali:

Ogni interruttore è costituito da tre unipolari e tre meccanismi a molla montati su tre staffe.

Può eseguire sia il funzionamento unipolare che il collegamento elettrico tripolare.

Il meccanismo di comando a molla è installato sul lato della staffa.

Il sistema di controllo elettrico è alloggiato all'interno della scatola del meccanismo.

Struttura del progetto:

Parte superiore: contiene una camera di estinzione dell'arco a rottura singola.

Sezione centrale: presenta un manicotto in porcellana per l'isolamento.

Parte inferiore: include componenti per tenuta, molle di apertura e respingenti.

Descrizione del modello

Principali parametri tecnici

Numero di serie	Parametro		Unità	Valore
Numero di serie	Parametro		Unità	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Ambiente applicabile			Applicabilità nelle normali regioni alpine
2	Tensione nominale		kV	110/126/132/145
3	Frequenza nominale		Hz	50(60)
4	Corrente nominale		A	3150
5	primo coefficiente di apertura			1.5
6	Corrente di interruzione nominale di cortocircuito Ik		kA	40/31.5
7	Corrente nominale di chiusura in cortocircuito (valore di picco)		kA	100/80
8	Corrente nominale di tenuta al cortocircuito		kA	40/31.5
9	Corrente nominale di tenuta di picco		kA	100/80
10	Durata nominale del cortocircuito		S	4
11	Corrente di interruzione sfasata nominale		kA	10/8
12	Corrente di interruzione del guasto di zona vicina		kA	90% IO, 75% IO
13	Corrente di commutazione di carica della linea nominale		A	31.5
14	Sequenza operativa nominale			0-0.3S-C0-180S-C0
15	Resistenza del circuito principale		µΩ	≤65
16	Vita meccanica		Di second'ordine	6000 o 10000
17	livello di interferenza radio		µV	≤500
18	Distanza di dispersione	tra le fratture	mm	3906/3150
18	Distanza di dispersione	a terra	kg	3906/3150

Struttura e dimensioni di montaggio

Possibili cause di guasto del circuito elettrico

Ripartizione dell'isolamento:

Il deterioramento dei materiali isolanti dovuto all'età, all'umidità o alla contaminazione può causare archi elettrici o cortocircuiti.

Guasti meccanici:

Problemi con il meccanismo operativo (ad esempio, molle o collegamenti) possono impedire il corretto funzionamento dell'interruttore.

Perdita di gas:

La perdita di gas SF6 dovuta a perdite può ridurre la capacità di estinzione dell'arco e portare al guasto del circuito.

Sovraccarichi elettrici:

Una corrente eccessiva può causare surriscaldamento e danni ai componenti del circuito.

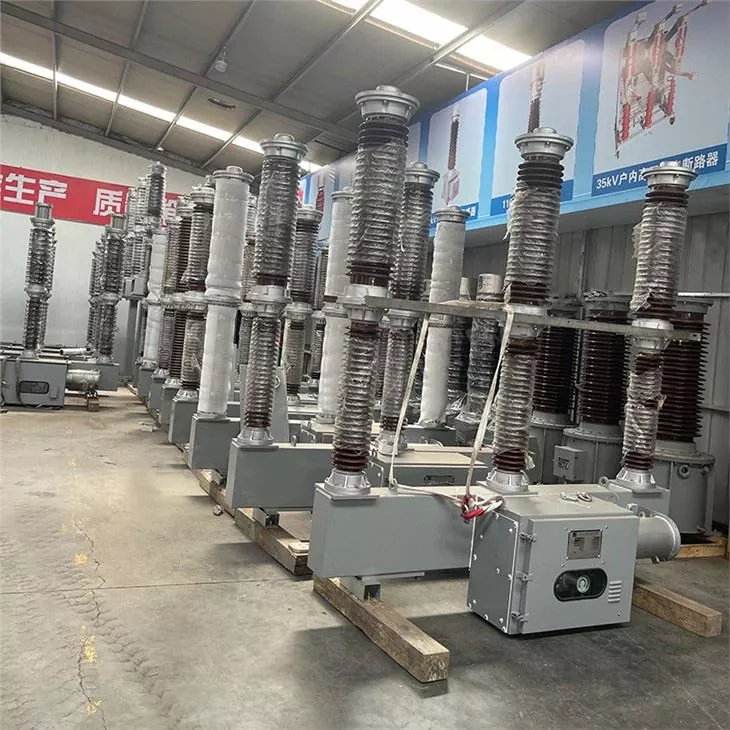

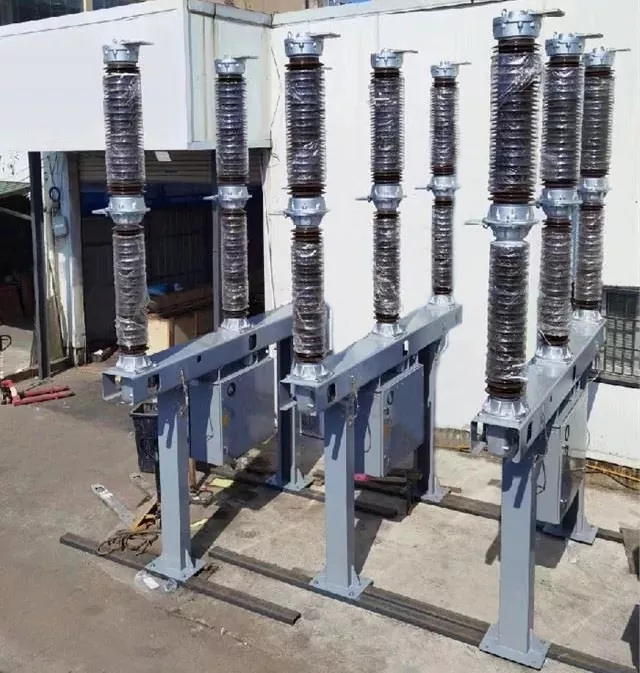

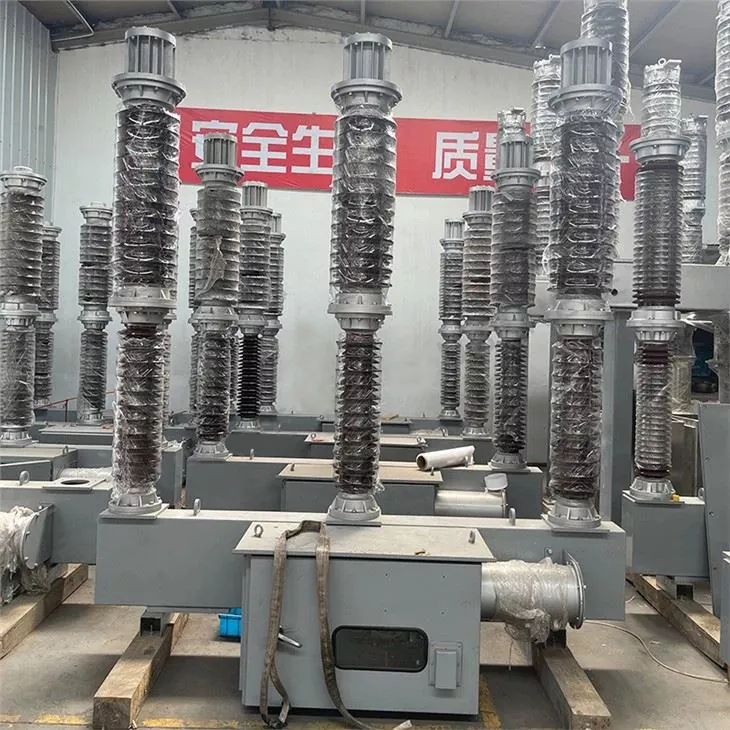

Colpo reale del prodotto

Domande frequenti

Q1: Qual è la funzione di un interruttore automatico SF6?

A1: La funzione primaria è quella di proteggere i sistemi elettrici interrompendo le correnti di guasto e isolando le sezioni del circuito durante i guasti.

Q2：Come funziona il principio di estinzione dell'arco autoenergetico?
A2：Questo principio utilizza l'energia dell'arco elettrico stesso per contribuire a estinguerlo, riducendo la necessità di grandi meccanismi esterni e consentendo progetti più compatti.

Q3：Quali pratiche di manutenzione sono essenziali per gli interruttori automatici in SF6?
A3：Le pratiche chiave includono ispezioni regolari della pressione del gas, controllo di eventuali perdite, manutenzione dei componenti meccanici e test del sistema di controllo elettrico.

Q4：Gli interruttori automatici SF6 possono essere azionati da remoto?
A4Y：es, possono essere dotati di sistemi di controllo remoto per il funzionamento e il monitoraggio, migliorando la flessibilità operativa.
