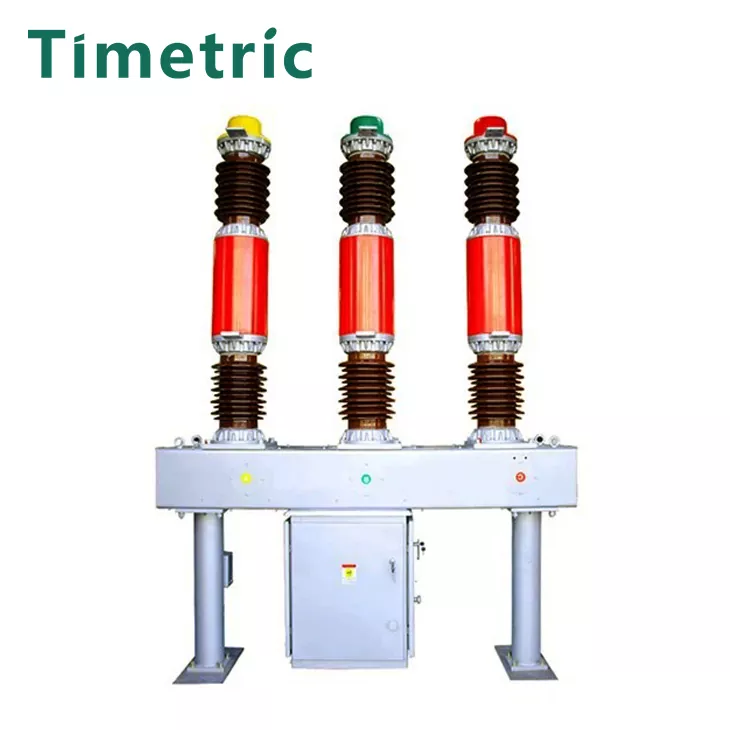

Interruttore SF6 LW8-40.5AG

Articolo: interruttore SF6 LW8-40.5AG

· Struttura: ogni polo è progettato con struttura a frattura singola asple-colonna.

· Estinzione per l'arco: utilizza il principio dell'arco di energia di sé per prestazioni efficienti.

· Attuazione: dotato di attuatore a molla ACT14, consentendo un funzionamento affidabile.

· Collegamento meccanico: incorpora il collegamento meccanico in fase athree, garantendo prestazioni sincronizzate in tutte le fasi.

· Conformità: questo interruttore di circuito soddisfa i requisiti degli standard TheGB1984 ANDIEC62271-100 per apparecchiature ad alta tensione.

Descrizione del modello

Parametri tecnici principali

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

Articolo: LW8A-40.5 Interruttore SF6

Temperatura ambiente:

Limite superiore: +40 ° C.

Limite inferiore: -30 ° C.

Altitudine:

≤2000 metri sul livello del mare

Se installato ad altitudini più elevate, potrebbero essere necessarie regolazioni al livello di isolamento.

Pressione del vento:

≤700 pa (equivalente alle velocità del vento fino a 34 m/s).

Condizioni sismiche:

L'interruttore è progettato per resistere all'intensità di up a 8 gradi.

Livello di contaminazione:

Classe I, indicando che è adatto ai normali livelli di inquinamento ambientale.

Fluttuazioni della temperatura:

Differenza di temperatura giornaliera massima: non più di 25 ° C.

Possibili cause di guasto del circuito elettrico

Articolo: LW8A-40.5 Interruttore SF6

1. Faults nell'isolamento del gas SF6

· Perdita di gas SF6: il gas SF6 (ombera esafluoruro) viene utilizzato per isolare i contatti dell'interruttore. Qualsiasi perdita o deterioramento del gas può ridurre le sue proprietà isolanti, portando a guasti alle prestazioni e possibili mancate interrompere le correnti di guasto.

· Pressione insufficiente di gas: una bassa pressione del gas può causare un funzionamento improprio dell'interruttore, poiché il gas SF6 è parte integrante per estinguere l'arco durante un guasto.

2. Fuggi meccanici

· Malfunzione del meccanismo a molla: l'interruttore opera attraverso un meccanismo a molla, che immagazzina energia per l'apertura e la chiusura. Un malfunzionamento nella molla o nel meccanismo dell'attuatore può impedire il corretto funzionamento, portando a non aprire o chiudere l'interruttore.

· Usura di contatto o danni: nel tempo, i contatti dell'interruttore possono logorare, contrarsi o subire danni meccanici, compromettendo la sua capacità di fare o rompere il circuito secondo necessità.

3. Guasti elettrici

· Shop corrente o corto circuiti: un sovraccarico o un corto circuito oltre la capacità di interruzione dell'interruzione può causare il surriscaldamento o il danno ai componenti interni dell'interruttore.

· Impostazioni di viaggio errate: se le impostazioni di viaggio sono configurate sbagliate o il relè di protezione non funziona correttamente, l'interruttore non può inciampare in caso di sovracorrente o guasto.

4. ARCO ARC

Fallimento di estinzione dell'arco: gli interruttori di circuiti SF6 si basano sulle proprietà di estinzione dell'arco del gas SF6. Se l'interruttore non riesce a spegnere correttamente l'arco elettrico (a causa di problemi di pressione del gas o contaminazione), ciò può portare a archi persistenti, danneggiando l'interruttore e le apparecchiature circostanti.

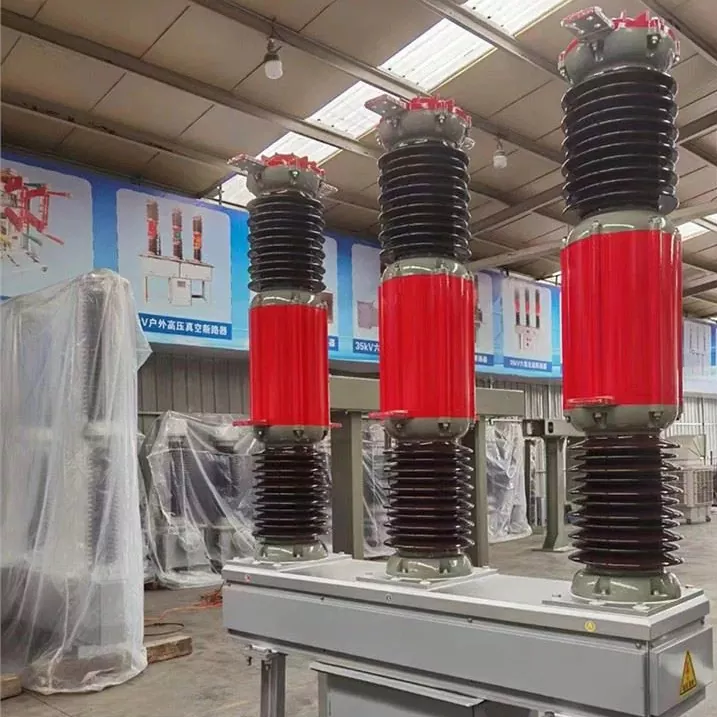

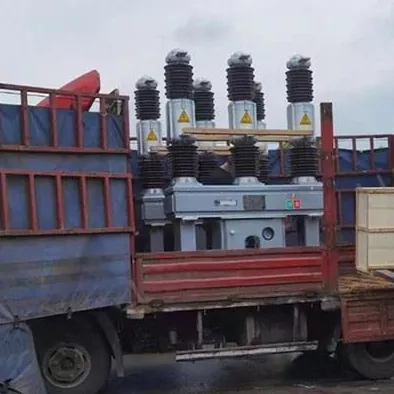

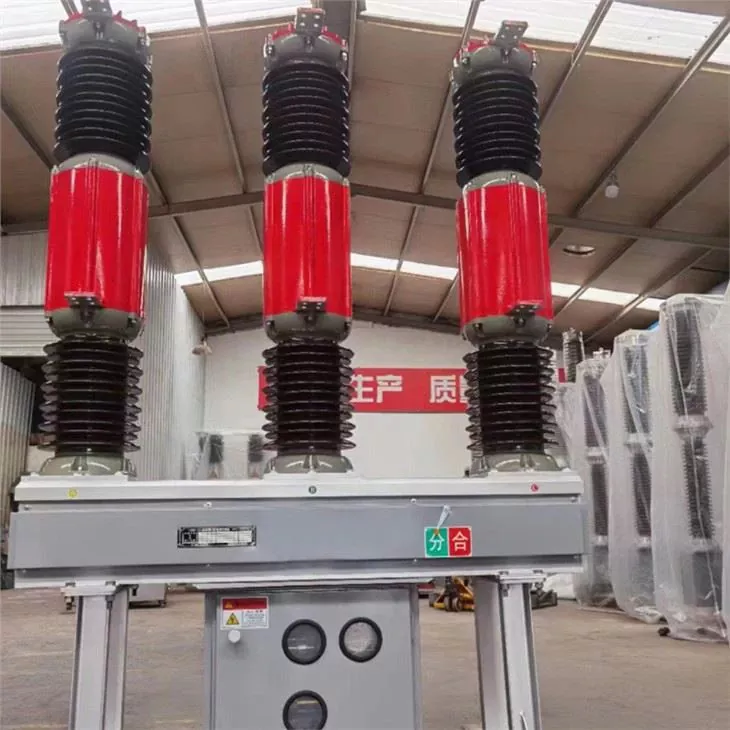

Prodotto vero scatto

FAQ

Articolo: LW8A-40.5 Interruttore SF6

1. Qual è l'interruttore LW8A-40.5 SF6?

Risposta: L'interruttore SF6 LW8A-40.5 è un interruttore di circuito ad alta tensione classificato per 40,5 kV, in genere utilizzato in sottostazioni elettriche e sistemi di alimentazione. Utilizza il gas SF6 per scopi isolanti e che ridotti, garantendo un funzionamento affidabile in ambienti ad alta tensione.

2. Quali sono le caratteristiche principali dell'interruttore LW8A-40.5 SF6?

Risposta:

Tensione nominale: 40,5 kV

Isolamento del gas SF6 e tempra ad arco

Elevata capacità di rottura, adatto per interrompere le correnti di guasto

Meccanismo operativo rapido per l'autorizzazione di guasto rapido

Adatto per applicazioni esterne e interne

Design compatto per una facile installazione

3. In che modo funziona l'interruttore LW8A-40.5 SF6?

Risposta: l'interruttore funziona utilizzando il gas SF6 per spegnere l'arco formato quando i contatti si aprono durante un errore. Quando viene rilevato un guasto, il sistema di controllo dell'interruttore del circuito attiva il meccanismo a molla, costringendo i contatti a separarsi. Il gas SF6 assorbe l'energia dall'arco e la raffredda, garantendo che il circuito sia interrotto in modo sicuro.
