XGN -12 (Z) T630-20 Serie 10kV Interruttore di circuito per al contorno Indoor

1. XGN -12 (Z) Serie T630-20 Serie 10KV Interruttore di montaggio con un interruttore interno II e III L'unità principale è una nuova generazione di unità principale ad anello con interruttore di carico esafluoruro di zolfo come interruttore principale. Adotta l'isolamento dell'aria, la struttura compatta e semplice, il funzionamento flessibile, l'installazione facile e ha molteplici funzioni di interblocco. Può essere ampiamente utilizzato nel sistema di automazione della rete di distribuzione con meccanismo elettrico, PT, CT, UPS, RTU, ecc. Con la moderna tecnologia dei sensori e il relè di protezione, può soddisfare completamente le mutevoli esigenze del mercato con le sue prestazioni tecniche avanzate e lo schema di assemblaggio leggero e flessibile.

Timetric Electric XGN -12 (Z) / T630-20 Serie 10kV Interruttore di montaggio al contorno interno interno, le unità di interruttore di base includono armadio per l'interruttore di carico, mobile elettrico combinato, mobile per interruttore. L'armadio dell'interruttore di carico è dotato di interruttore di carico a tre posizioni combinato; L'armadio elettrico combinato è dotato di mobile elettrico a fusibile a fusibile carico; Il cabinet dell'interruttore a circuito è dotato di speciale interruttore a vuoto XGN-12/T630-20 e disconnettore a tre posizioni; L'armadio dell'unità multifunzionale è una combinazione delle unità funzionali di cui sopra.

Timetric Electric XGN -12 (Z) / T630-20 Serie 10KV Impostazione Interruttore Ibouthgear INDIO è costituito da compartimenti funzionali come unità di inflazione, sala meccanismo, sala via cavo, sala per il canale a pressione, sala strumenti, ecc., Tra i quali l'unità di inflazione è la componente centrale.

L'interruttore di carico a tre posizioni ha tre posizioni: "Chiusura", "Apertura" e "Grounding". Le tre posizioni sono intrecciate tra loro. Secondo la funzione, può essere scomposto all'interruttore di carico e all'interruttore di terra, condividendo un albero rotante. Un interruttore di carico a tre posizioni è dotato di un meccanismo operativo a tre posizioni. Il lato della funzione dell'interruttore di carico può essere utilizzato mediante accumulo di energia elettrica o manuale e la molla può essere aperta e chiusa rapidamente dopo aver superato il centro; Il lato della funzione dell'interruttore di messa a terra viene azionato manualmente e la molla può essere aperta e chiusa rapidamente dopo aver superato il centro.

Il circuito principale del timetrico elettrico XGN -12 (Z) / T630-20 Serie 10KV a circuito di confine interno interno (ciascun interruttore, barra di collegamento interno, l'esterno del tubo di fusibile, ecc.) È racchiuso in una scatola sigillata riempita con gas SF6.

Quando si verifica un guasto dell'arco interno a causa di condizioni di lavoro anormali o di errori, il gas ad alta pressione generato viene scaricato attraverso il canale formato dalla distruzione del disco di scoppio.

Gli armadi formano una connessione primaria efficace attraverso l'accoppiatore madre, che è completamente isolato e completamente sigillato.

Le linee di ingresso e uscita, PT e Lightning Arrester formano una connessione efficace attraverso gli accessori del cavo, che sono completamente isolati e completamente sigillati.

Il CT adotta il tipo di core del cavo per garantire l'isolamento completo e la tenuta completa.

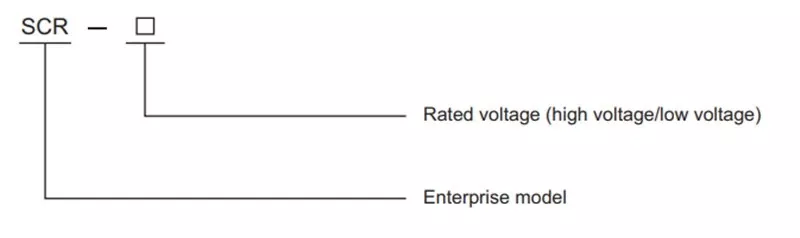

Descrizione del modello

Parametri tecnici principali

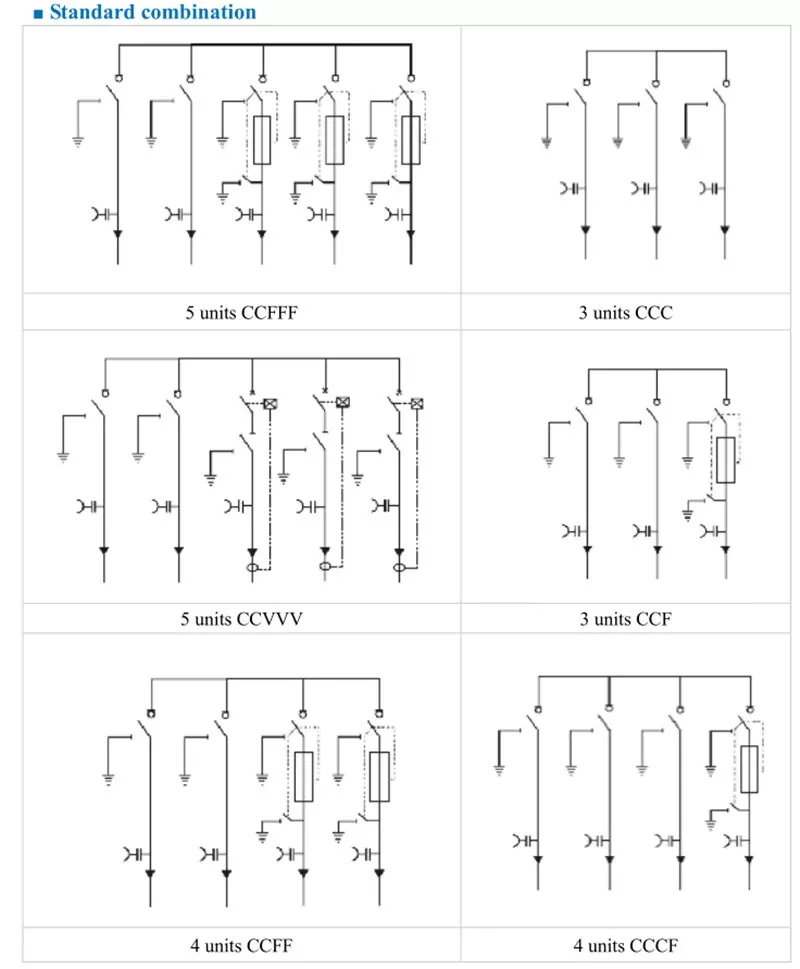

Struttura e dimensioni di montaggio

Ambiente di lavoro ：

ElectricXGN Timetric -12 (Z) / T630-20 Serie 10kV Interruttore di montaggio per interruttore Utilizzo interno ：

◆ Temperatura dell'aria ambiente: limite superiore + 40 ℃, limite inferiore -40 ℃

◆ Umidità: l'umidità relativa media giornaliera non è superiore al 95%; La media mensile non è superiore al 90%.

◆ Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 kPa; La media mensile non è superiore a 1,8 kPa;

◆ L'altitudine non è più di 2000 m.

◆ L'aria circostante non è ovviamente inquinata da polvere, fumo, gas corrosivi e infiammabili, vapore o nebbia salata.

◆ L'ampiezza dell'interferenza elettromagnetica indotta nel sistema secondario non supera 1,6 kV.6. Non c'è incendio, pericolo di esplosione, grave inquinamento, corrosione chimica e grave vibrazioni.

7. Condizioni di lavoro speciali, se utilizzate nelle normali condizioni ambientali che superano le condizioni specifiche, devono essere negoziate dall'utente e dal produttore.

Vantaggi e caratteristiche dei quadri

Electric Timetric Electric ElectricXGN -12 (Z) / T630-20 Serie 10kV Interruttore di montaggio a contorno Ibouthgear IndoorInclude I seguenti aspetti:

1. Design modulare, facile da espandere.

2. Camera a gas sigillata per saldatura laser in tela in acciaio inossidabile.

3. L'accoppiatore di busbar in busar isolato solido plug-in viene utilizzato tra gli armadietti e il funzionamento del gas SF6 non è coinvolto quando il mobile switch è espanso.

4. Cono interno o plug-in del cavo del cono esterno, installazione semplice e veloce.

5. Tutti gli elettrodi nell'unità di riempimento del gas sono elettrodi ARC.

6. Monitoraggio online del relè di densità del gas.

7. Ha un dispositivo di rilascio di pressione affidabile e un canale di rilascio.

8. È possibile fornire un armadio a scatola comune o un armadio per unità in scatola comune.

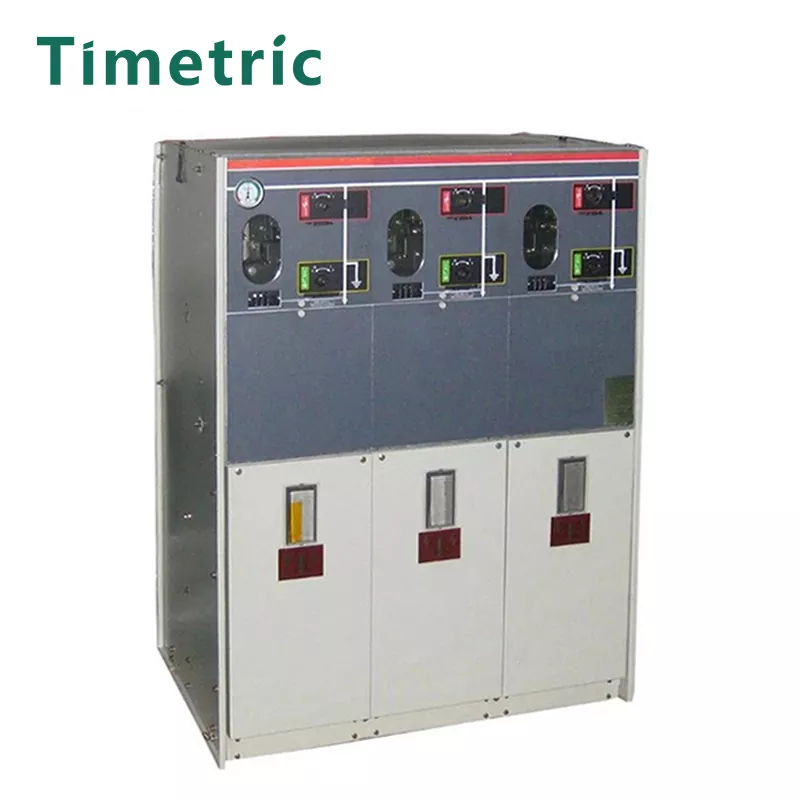

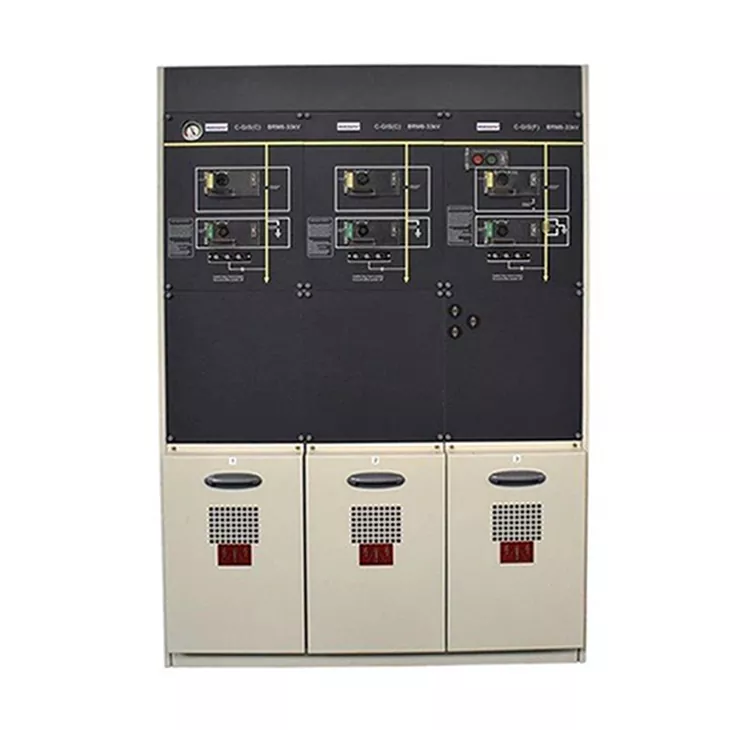

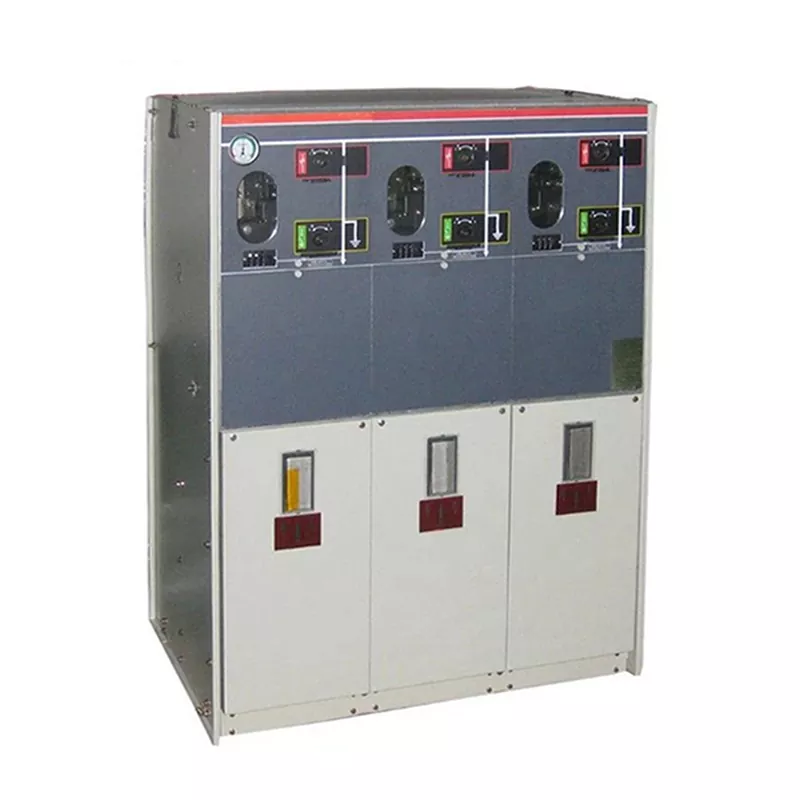

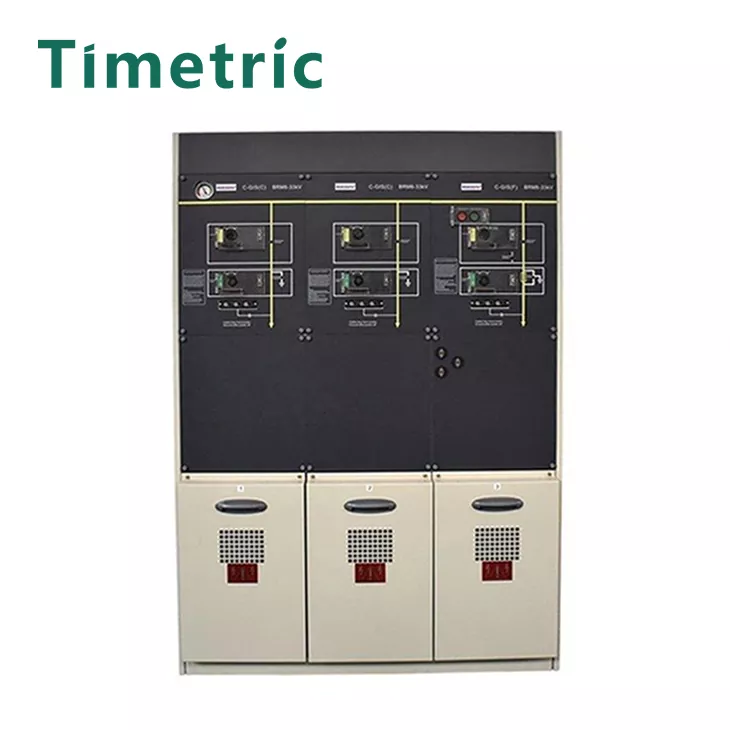

Prodotto vero scatto

FAQ

La tua azienda può personalizzare i prodotti in base alle mie esigenze?

Sì, possiamo personalizzare i prodotti in base alle esigenze dei clienti. In generale, i clienti devono solo fornire: layout del circuito, tensione, corrente, ecc.

Qual è il tuo tempo di consegna più veloce?

Normalmente, accettiamo richieste dei clienti. Dopo che i parametri tecnici del gabinetto Switch sono collegati, ci vogliono 1-2 giorni per emettere un listino prezzi e comunicare con i clienti in merito al tempo di produzione e consegna in base alla situazione reale.

Com'è il tuo servizio post-vendita?

Supportiamo una garanzia di 1 anno. La quotazione normale non include il servizio post-vendita in loco. Sono disponibili comunicazioni e orientamenti online gratuiti.
